Diodes Incorporated PI6CBE33xx3 Stromsparende PCIe®-Taktpuffer

Diodes Incorporated PI6CBE33xx3 Strom sparende PCIe®-Taktpuffer sind PCIe 5.0/6.0 Taktpuffer mit stromsparenden 6-, 8- und 12-Kanälen-HCSL-Ausgängen mit on-chip-Anschluss und 33 Ω-Ausgangsimpedanz. Diese Komponenten verfügen über einen sehr niedrigen additiven Phasenjitter von 12 fs im fanout-buffer-Modus und unterstützen Ultra path interconnect (UPI) — und quick path connect (QPI) -Applikationen. Benutzer können die Bauteile entweder in einen ZDB- oder fanout-buffer-Modus mithilfe der Hardware- oder SMBus-Steuerung konfigurieren. Ein Einzelkanal-OE-pin bietet ein flexibles Energiemanagement. Ein Taktfrequenzbereich von 100 MHz bis 133,33 MHz wird im ZDB-Modus unterstützt. Der Fanout-Puffermodus unterstützt einen Bereich von 1 MHz bis 400 MHz. Der PI6CBE33xx3 von Diodes Incorporated ist in einem platzsparenden TQFN-Gehäuse von 5 mm2 bis 9 mm2 verfügbar.

Merkmale

  • Niedriger additiver Phasenjitter von 12 fs im Fanout-Puffermodus, reduziert das Phasenrauschen für erhöhte system-timing-Margen
  • Individueller OE-pin für jeden Ausgang ermöglicht dynamisches routing und verbessert die Stromeinsparung
  • Hardware- oder SMBus-Steuerung zur Auswahl des ZDB-Modus oder fanout-buffer-Modus, ermöglicht HW-Pin- oder register-Einstellungsoptionen, entweder ZDB oder fanout-Modus auszuwählen
  • Erhältlich in Varianten der 6-, 8- und 12-output-Produktfamilie, erfüllt verschiedene Systemtaktbaum-Designanforderungen
  • Erhältlich in einem platzsparenden TQFN-Gehäuse von 5 mm2 bis 9 mm2
  • Bleifrei und RoHS-konform
  • Halogen- und antimonfreies umweltfreundliches Bauteil

Applikationen

  • Server und Rechenzentren
  • Überwachungssysteme

Technische Daten

  • 12 fs typischer additiver Jitter
  • Taktfrequenzbereiche
    • 1 MHz bis 400 MHz Fanout-Pufferbetrieb
    • 100 MHzz und 133,33 MHzz ZDB Modus
  • 3,3 V core-Versorgungsspannung
  • 400 MHz Maximale Ausgangsfrequenz
  • -40 °C bis +85 °C Umgebungs-/Sperrschichttemperaturbereich

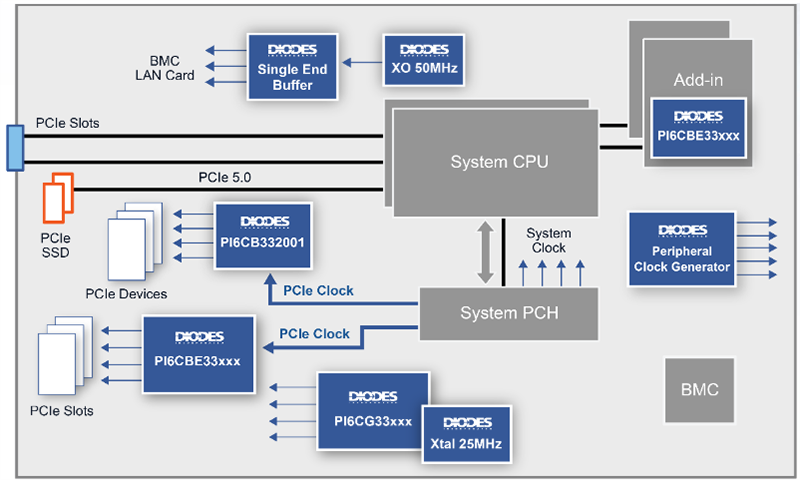

Typische Serverapplikation

Applikations-Schaltungsdiagramm - Diodes Incorporated PI6CBE33xx3 Stromsparende PCIe®-Taktpuffer
