Diodes Incorporated PI6CG33A06 PCIe®-Taktgeber mit 6 Ausgängen
Der Diodes Inc. PI6CG33A06 PCI Express®(PCIe®) 5.0/6.0/7.0 Taktgeber ist ein Taktgeber mit ultra-niedrigem Jitter, der zur Erfüllung der Anforderungen der PCIe 7.0 Spezifikationen und gleichzeitig zur Einhaltung mit allen vorherigen Generationen der PCIe-Spezifikation ausgelegt ist. Der im 40-Pin-VQFN(ZLF)-Gehäuse von 5 mm x 5 mm untergebrachte PI6CG33A06 erzeugt präzise Referenztakte von 25 MHz und 100 MHz und erreicht einen RMS-Jitter von weniger als 30 fs (Femtosekunden). Dieser extrem niedrige Jitter bietet größere Gestaltungsspielräume und hilft Ingenieuren, Herausforderungen mit der Signalqualität bei komplexen PCB-Leitungen und -Verbindungen zu bewältigen. Das Bauteil zielt auf Server, Netzwerkgeräte, leistungsstarke Computersysteme (HPC) und Rechenzentrumsplattformen ab, welche die KI-Infrastruktur der nächsten Generation unterstützen.
Der Taktgeber von Diodes Inc. liefert einen stabilen Takt für PCIe-Verbindungen von 128,0 GT/s und erfüllt damit die Bandbreitenanforderungen von 800-G- und 1.6T-Netzwerken sowie fortschrittlichen KI-Beschleunigern. Genaueres Timing bei diesen Geschwindigkeiten ist entscheidend, um das Betriebsverhalten und die Zuverlässigkeit in Rechenzentrumsanlagen zu gewährleisten. Der PI6CG33A06 implementiert außerdem die proprietäre stromsparende Hochgeschwindigkeits-Stromsteuerungs- Logikschaltungstechnologie (LP-HCSL) mit integrierter Terminierung. Diese Technologie reduziert den taktbezogenen Stromverbrauch, um mindestens 50 % im Vergleich zu herkömmlichen HCSL-Lösungen und verringert den thermischen Footprint in KI-Serverracks mit hoher Dichte. Durch den hohen Integrationsgrad werden die Notwendigkeit von bis zu 24 externen Widerständen eliminiert, die BOM-Kosten gesenkt, das PCB-Layout vereinfacht und Board-Platz für die Kühlung oder zusätzliche Computer- und Speicherressourcen freigegeben.
Jeder der sechs Ausgänge verfügt über einen individuellen Ausgangsfreigabe-Pin (OE), wodurch ein effektiveres Leistungsmanagement und eine größere Flexibilität bei der Steuerung des Systembetriebs ermöglicht wird. Das Bauteil wurde für den Einsatz in bestehenden Server-Taktarchitekturen konzipiert und unterstützt die Intel CK440Q-Lite Spezifikationen. Dies ermöglicht es Designern, bewährte Systemdesigns wiederzuverwenden und gleichzeitig die Timing-Leistung und die Systemreserve insgesamt zu verbessern.
Merkmale
- Erfüllt die Taktanforderungen für PCIe 5.0/6.0/7.0
- Unterstützt CK440Q Spezifikationen von Intel.
- 3,3 V Versorgungsspannung
- 25 MHz Quarz oder ein Eingang von einem XO/TCXO/OCXO zur Erfüllung kundenspezifischer PPM-Anforderungen
- 6 differentielle Taktausgangspaare an 1,4 V differentiell in PCI Express(PCIe)-kompatible Prüflasten
- 3x dedizierte 100-MHz-Ausgänge
- 1x dedizierter 25-MHz-Ausgang
- 2x wählbare Ausgänge, die in der Lage sind, 25 M oder 100 MHz anzusteuern
- 85 Ω differentielle Treiber
- Programmierbare SSC auf 100 MHz
- SMBus-programmierbare Konfigurationen mit mehreren SMBus-Adressen
- 1x Dreistufen-Adressauswahl
- PCIe-kompatible OE#-Steuerung an 3 Pins und 3-Draht-Schalt-/Laststeuerung an allen Ausgängen
- <30 fs="" pcie="" 7.0="" gemeinsamer="" taktjitter="">
- 40-Pin-VQFN(ZLF)-Gehäuse von 5 mm x 5 mm
- Vollständig RoHS-konform und vollständig bleifrei
- Halogen-/Antimon-freies, umweltfreundliches Gerät
Applikationen
- Rechenzentren und Server
- KI-Infrastruktur und Beschleunigungssysteme
- Netzwerkausstattung
- Hochleistungs-Computersysteme (HPC)
- PCIe-Taktverteilungsarchitekturen
Technische Daten
- Versorgungsspannungsbereich der Betriebsleistung: 3,135 V bis 3,465 V
- Maximale Stromversorgungsbereiche
- Normaler Betriebsmodus: 1 mA bis 39 mA
- 25-MPG-Modus: 1 mA bis 9 mA
- Stromsparmodus: 1 mA bis 6 mA
- Interner Pull-up-/Pull-down-Widerstand: 120 kΩ (typisch)
- Maximale Pin-Induktivität: 7 nH
- Quarzfrequenz: 25 MHz (typisch)
- Höchster äquivalenter Serienwiderstand des Quarz von 50 Ω
- Typische Lastkapazität des Quarz von 8 pF
- Maximale Parallelkapazität des Quarz von 7 pF
- Maximale Antriebsebene des Quarz von 200 µW
- Umgebungstemperaturbereich: -40 °C bis +85 °C
- +125 °C maximale Sperrschichttemperatur
- ESD-Schutz nach dem Human Body Model (HBM) mit 2.000 V
Ressourcen

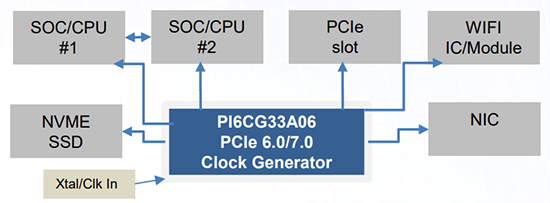

Typische Applikation

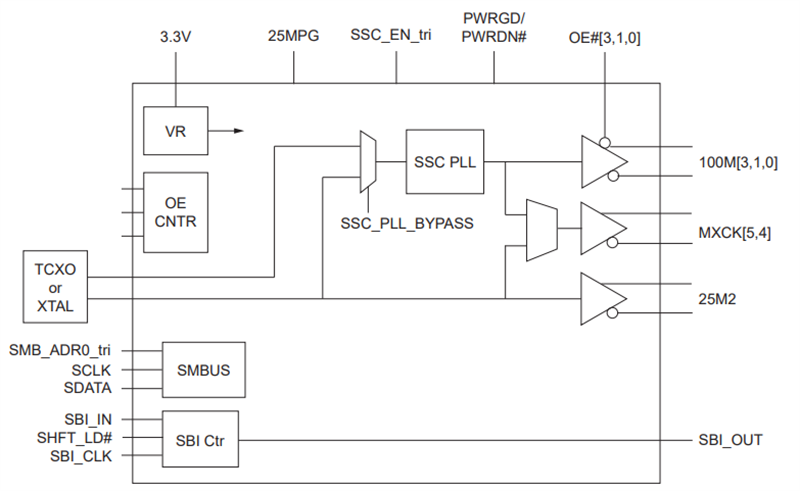

Blockdiagramm
