NXP Semiconductors KITPF8x50FRDMEVM Evaluierungsboards
NXP Semiconductors KITPF8150FRDMEVM und KITPF8250FRDMEVM Evaluierung Boards verfügen über die PF8150 und PF8250 Leistungsmanagement Integrierte Schaltkreise (PMICs). Die PF8150 und PF8250 sind Pin-to-Pin-kompatibel mit den PF8100 und PF8200. Die Kits enthalten alle Hardware, die für eine vollständige Evaluierung des vorgestellten PMIC erforderlich ist. Es integriert eine Kommunikationsbrücke auf Basis des NXP FRDM-KL25Z Development Board, um mit der grafischen Benutzeroberfläche (GUI) zu kommunizieren und den PF8150/PF8250 PMIC vollständig zu konfigurieren und zu steuern.
Merkmale
- WICHTIGE TECHNISCHE DATEN
- Eingangsspannungsbereich von 2,7 V bis 5,5 V
- USB-zu-I2C-Kommunikation (Inter-Integrated Schaltung) über die FRDM-KL25Z-Schnittstelle
- Bis zu 1.0 MHz I2C-Kommunikation
- Wählbare, fest verdrahtete Standard-PMIC-Bauform oder einmalig programmierbarer (OTP)/Testbetrieb (TBB)
- Erweiterte Systemüberwachung/-diagnose über PMIC und/oder System-Analog-Multiplexer (AMUX)
- Leader/Follower-Steckverbinderschnittstelle, Multi-PMIC-Unterstützung.
- Onboard-I/O-Regler mit 1,8 V/3,3 V wählbarer Ausgangsspannung
- PMIC-Funktionsumfang
- Bis zu sieben Schaltregler mit Mehrphasenfähigkeit
- Vier Low-Dropout-Regler (LDO) mit wählbarem Schaltmodus
- Programmierbare Ausgangsspannung und Strombegrenzungen
- Programmierbare Schaltfrequenz, Frequenzspreizung, wählbares Frequenzspreizspektrum
- Echtzeituhr (RTC) mit programmierbarem Knopfzellenladegerät
- Spannungsüberwachte Schaltungen
- System-Watchdog-Monitoring
Applikationen
- Industrie
- Fahrzeug und industrielle Bildverarbeitungssysteme
- eCockpit
- Industrie-HMI
- Weitere Geräte für die Fabriknetzwerkanbindung
- Rundumsicht
- Digitales Kombiinstrument für Fahrzeuge
- Klein- und Haushaltsgeräte-Verbraucher
Lieferumfang Kit
- Zusammengebautes, getestetes und vorprogrammiertes FRDM-KL25Z Mikrocontroller-Board in einem antistatischen Beutel
- Kurzanleitung
- 3.0 ft. USB-STD A auf USB-B-Mini-Kabel oder USB Type-C® Kabel, abhängig von der FRDM-KL25Z-Board-Version

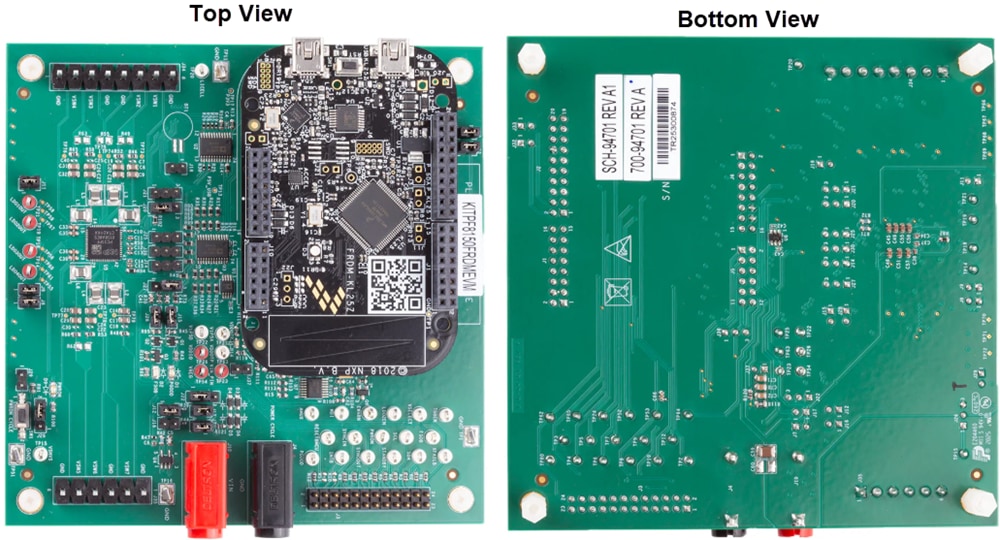

Board-Layout
