Analog Devices Inc. AD-IMP2501-SL 1,5-MHz-Impedanzanalysator-Lösung

Die 1,5-MHz-Impedanzanalysator-Lösung AD-IMP2501-SL von Analog Devices ist ein Demonstrations- und Technologiebewertungssystem für Impedanzanalysatoren, das die Boards AD-IMP2501DBZ-SL und AD-IMP2501EBZ-SL umfasst.

Das Board AD-IMP2501EBZ-SL ist ein Trägerboard, das eine vereinfachte Anbindung an den Host-PC, vielfältige Anschlüsse für elektrische Lasten sowie eine einfachere Konfiguration und einen leichteren Debugging-Prozess ermöglicht.

Das Board AD-IMP2501DBZ-SL ist ein Modul für die elektrische Impedanzspektroskopie, das tetrapolare Impedanzmessungen durchführen kann. Das Modul vereint die Erzeugung von AC-Wellenformsignalen von 0 V bis 2,4 V bei Frequenzen von 1 Hz bis 1,5 MHz, die Messung von Differenzspannungen, die Messung des Rückstroms sowie die vollständige Impedanzverarbeitung mit einem 120-MHz-Arm®-Cortex®-M4-Mikroprozessor – und das alles auf nur 400 mm2 großem Sub-PCB.

Es ist unerlässlich, sowohl das Impedanzanalysator-Messmodul AD-IMP2501DBZ-SL von Analog Devices als auch das Impedanz-Demonstrationsboard AD-IMP2501EBZ-SL zu erwerben. Jeder dieser Artikel muss vom Nutzer separat erworben werden.

Merkmale

  • Kompaktes PCB, 31,24 mm x 12,83 mm
  • Impedanzmessungen von 1 Hz bis 1,5 MHz
  • Typische relative Genauigkeit von 0,015 % bis 0,2 %
  • Strom- oder Spannungsgesteuerte Erregungsmodi
  • 16-Bit-Erfassungskanäle
  • Stromversorgung über einzelne 5-V-Versorgungsspannung
  • UART-Schnittstelle (zusätzliche Hardware-Unterstützung für BLE 5.2, USB und SPI möglich, jedoch nicht implementiert)
  • Sechs Darstellungsmodi (R/X, Z/θ (Grad), Z/θ (Radiant), G/B, Y/θ (Grad), Y/θ (Radiant))
  • Entwickelt, um die Anforderungen an die Ableitungsströme gemäß IEC 60601-1* zu erfüllen
  • Befehlszeile, grafische Benutzeroberfläche und Python-API für eine einfache Systemevaluierung und Datenerfassung
  • Der USB Type C®-Steckverbinder dient zur Stromversorgung und zur seriellen Kommunikation mit dem Host-PC
  • Steckverbinder DIN und SMA sowie zur Anbindung an eine externe Last
  • Integrierte Lasten mit Jumper-Konfigurationen für Test- und Evaluierungszwecke ohne externe Komponenten oder Anschlüsse

* Die derzeitige Hardware-Implementierung hängt von den Spannungspegelwerten ab. Techniker können die Hardware so anpassen, dass der Strom entsprechend den Anwendungsspezifikationen begrenzt wird.

Applikationen

  • Chirurgische Instrumente
  • Chirurgische Gewebesensorik
  • Medizinische Diagnostik- und Life-Science-Geräte
  • Bio-Z- und Vitalparameter-Applikationen
  • Prüfsysteme für Elektronik
  • Chemiesysteme
  • Sensorik-Applikationen für Labor-Tischgeräte
  • Forschung in der Industrie oder im akademischen Bereich

Erforderliche Ausrüstung

  • AD-IMP2501DBZ-SL Impedanzanalysator-Messmodul
  • AD-IMP2501EBZ-SL Impedanz-Demonstrationsboard
  • USB Type-C-Kabel
  • PC

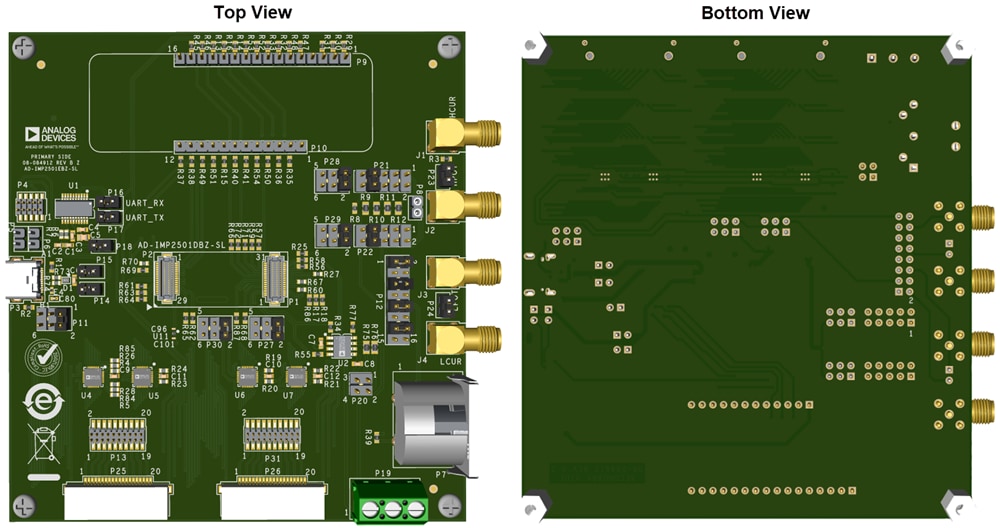

AD-IMP2501EBZ-SL - Board-Layout

Technische Zeichnung - Analog Devices Inc. AD-IMP2501-SL 1,5-MHz-Impedanzanalysator-Lösung

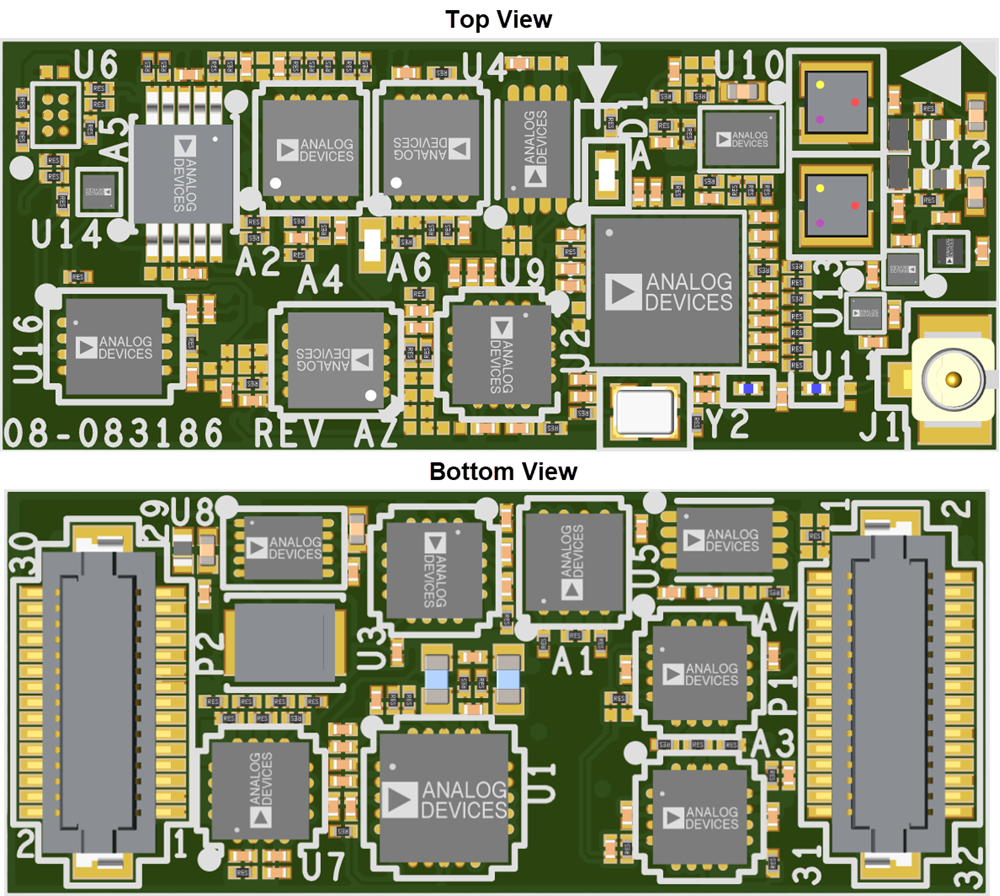

AD-IMP2501DBZ-SL - Board-Layout

Technische Zeichnung - Analog Devices Inc. AD-IMP2501-SL 1,5-MHz-Impedanzanalysator-Lösung
Veröffentlichungsdatum: 2026-06-09 | Aktualisiert: 2026-06-19
