Nexperia NEVB-NPS3005A/NEVB-NPS3005B Evaluierungsboards
Nexperia NEVB-NPS3005A/NEVB-NPS3005B Evaluierungsboards sind spezielle Leiterplatten (PCBs), die den Lastschalter-IC (NPS3005A oder NPS3005B) von Nexperia enthalten. Das Board ist eine zweilagige PCB mit einer großen Masseschicht. Das PCB-Layout-Routing kann hohe Dauerströme verarbeiten und bietet einen niedrigen Widerstandspfad in und aus dem getesteten Gerät.
Separate Spannungsmessanschlüsse auf den Nexperia NEVB-NPS3005A/NEVB-NPS3005B Evaluierungsboards dienen als Testpunkte, um genaue Spannungs- und RON-Messungen zu gewährleisten. Die Testergebnisse werden nicht durch Spannungsabfälle beeinflusst, die durch den Laststrom verursacht werden. Die Ein- und Ausgangsverbindungen sind mit praktischen Testpunkt-Pins und robusten gelöteten Pins ausgestattet. Es sind mehrere Anschlussklemmen für GND und Testpunkte an den IN- und OUT-Pins vorhanden, um einen einfachen und bequemen Anschluss von Oszilloskop-Sonden zu ermöglichen.
Merkmale
- NEVB-NPS3005A (ohne schnelle Ausgangsentladung)
- NEVB-NPS3005B (mit schneller Ausgangsentladung)
- Eingangsspannungsbereich: 0,5 V bis 5,5 V
- Maximaler Laststrom von 6 A (IMAX)
- Schnelle Ausgangsentladung (einstellbar)
- Freigabe-Pin unterstützt bis zu 1,2 V
- Einstellbarer Soft-Start
- Übertemperaturschutz (thermische Abschaltung)
Applikationen
- Solid-State-Drive (SSD)
- Notebooks und Netbooks
- Tablet-PCs
- Telekommunikation/Netzwerke/Datenkommunikation
- Grafikkarte
- Set-Top-Boxen
- Optisches Modul
- Haushaltsgeräte

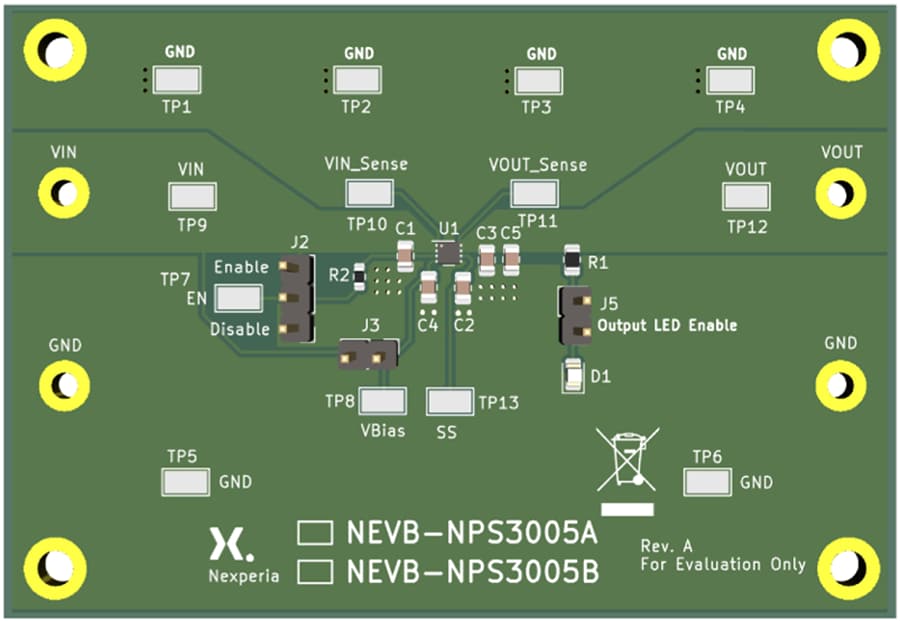

Board-Layout
Verwandte Lastschalter
Nexperia NPS3005A Einkanal-Lastschalter
Arbeitet in einem Eingangsspannungsbereich von 0,5 V bis 5,5 V und umfasst einen einstellbaren Soft-Start.
