NXP Semiconductors MCXW236B-CLICK Add-on-Board

Das Add-On-Board MCXW236B-CLICK von NXP Semiconductors ist ausgelegt, um den BLUETOOTH®-Low-Energy-Funktionsumfang in eine Vielzahl von Applikationen zu integrieren. Es verfügt über den MCXW236BHN, einen hochintegrierten, Single-Chip-Funk-Transceiver mit extrem niedrigem Stromverbrauch gemäß Bluetooth LE 5.3, der über einen integrierten Mikrocontroller und Flash-Speicher verfügt. Das Board unterstützt die Kommunikationsschnittstellen SPI, UART und I2C. Es ist für den FSCI-Host-Interface-Modus vorprogrammiert und ermöglicht so die Steuerung über die UART-Schnittstelle. Das MCXW236B-CLICK von NXP Semiconductors ist vollständig kompatibel mit dem mikroBUS®-Sockel und lässt sich daher leicht in jedes Hostsystem integrieren, das den mikroBUS-Standard unterstützt.

Merkmale

  • Extrem stromsparende drahtlose MCU MCXW236BHN mit Bluetooth LE-Unterstützung
  • Vollständig kompatibel mit Bluetooth 5.3 Low Energy
  • Referenzdesign mit geringem Platzbedarf und kostengünstigem HF-Knoten
    • Asymmetrischer Eingangs-/Ausgangsanschluss
    • Geringe Anzahl externer Komponenten
    • Die maximale Ausgangsleistung kann bis zu +6 dBm erreichen
  • On-Chip-DC/DC-Wandler im Abwärtsmodus
  • 32-MHz-Referenzoszillator für den HF-Betrieb
  • 32,768-kHz-Referenzoszillator für den Energiesparbetrieb
  • Pegelbereich des HF-Transmitters
    • Von -31 dBm bis +2 dBm ohne Kondensator-Induktivitäts-Kondensator-Filter (CLC-Filter) oder Anpassungskomponenten
    • Mit einem CLC-Filter bis zu +6 dBm
  • Eine auf dem PCB gedruckte 2,4-GHz-Antenne, vorprogrammiert mit FSCI-Host-Schnittstellencode
  • Ein kostengünstiges 2-lagiges PCB
  • MCXW236B-CLICK ist mit dem mikroBUS-Sockel kompatibel und kann auf jedem Host-System verwendet werden, das den mikroBUS-Standard unterstützt.
  • Serielle Schnittstellen
    • SPI-Peripheriegerät bis zu 24 Mbit/s
    • UART, für Debugging-Zwecke vorgesehen
    • I2C ist für zukünftige Verwendung reserviert

Applikationen

  • Industrie
  • Zugangskontrolle
  • Haushaltsgeräte
  • Begleitchip für UWB-Tracking-Tags und Applikationen
  • Kontinuierliche Glukoseüberwachung (CGM)
  • Schalttafeln
  • Beleuchtung
  • Patientenüberwachung
  • Atemwegspflege
  • Sensoren
  • Smart-Inhalationsgeräte
  • Vitalzeichenüberwachung
  • Fensterbeläge

Blockdiagramm

Blockdiagramm - NXP Semiconductors MCXW236B-CLICK Add-on-Board

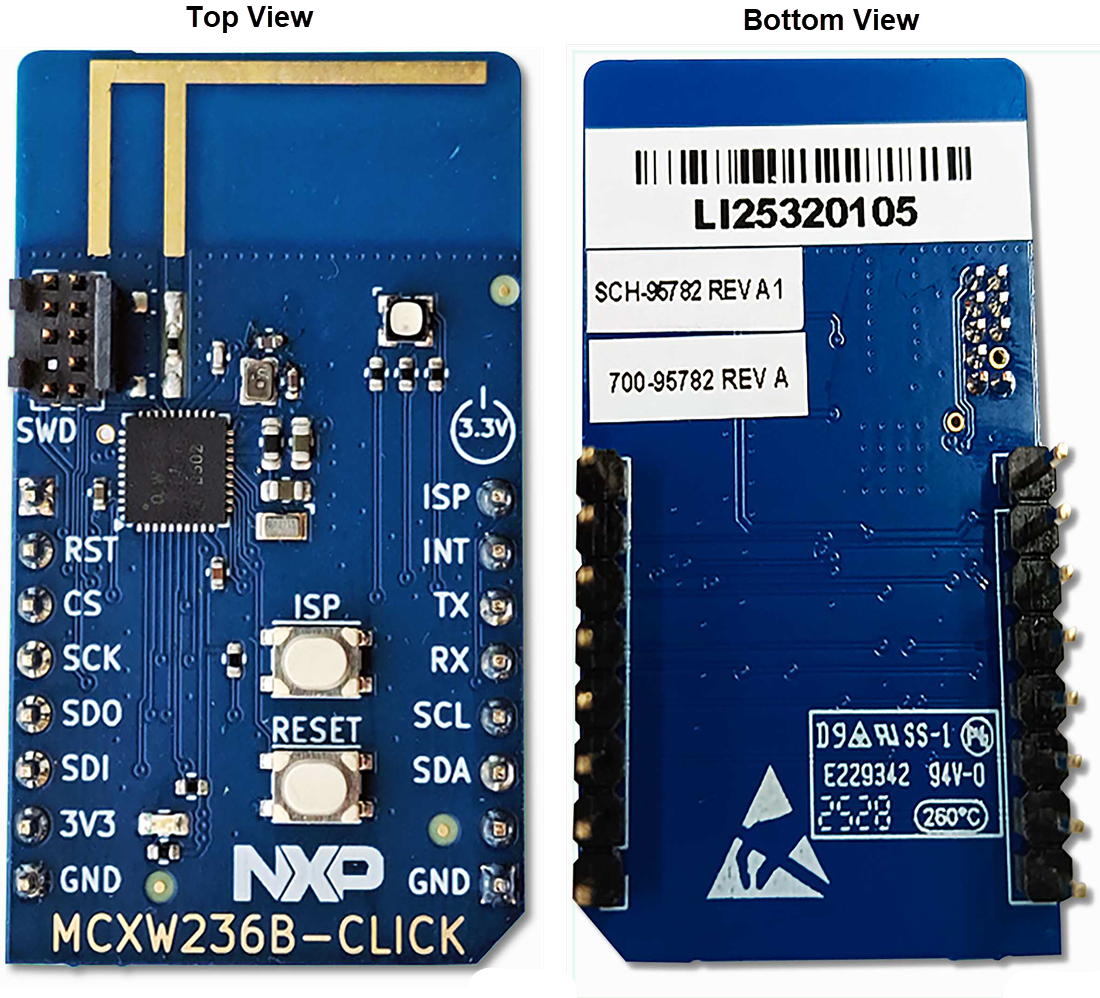

Board-Layout

NXP Semiconductors MCXW236B-CLICK Add-on-Board

Verwandte drahtlose Mikrocontroller

NXP Semiconductors MCX W23 Drahtlose Mikrocontroller

Hochintegrierter, drahtloser Einzelchip-BLE-Transceiver mit Embedded-Mikrocontroller und Flash.
