Arduino ASX00085 UNO Breakout-Trägerboard
Das Arduino ASX00085 UNO Breakout-Trägerboard ist so ausgelegt, dass es Entwicklern einen vollständigen und direkten Zugriff auf die Hochgeschwindigkeitssignale der Arduino UNO Q Plattform ermöglicht. Das Arduino ASX00085 fungiert als Träger und nicht als herkömmliches Shield und setzt Signale von den JMEDIA- und JMISC-Anschlüssen des UNO Q sicher zu deutlich beschrifteten, standardmäßigen 2,54-mm-Stiftleisten frei. Durch diese Signalexposition entfällt die Notwendigkeit von Spezialadaptern oder Löten. Das Design des Boards eignet sich besonders gut für fortgeschrittenes Prototyping,Hardware-Evaluierung, Forschung und Systemintegration, wo ein direkter Zugriff auf Kommunikations- und Steuerungsschnittstellen unerlässlich ist.
Das ASX00085 Board von Arduino ermöglicht die nahtlose Verbindung mit externen Schaltungen, Messwerkzeugen oder Modulen von Drittanbietern und verfügt über eine große Auswahl von Schnittstellen, darunter I2C, SPI, UART, PWM, GPIO, Stromschienen und fortschrittlichen Audiosignalen. Zu den Audio-Schnittstellen gehören ein Kopfhörerausgang, Leitungsausgang, Mikrofoneingang und Ohrhörerausgang. Dank seines übersichtlichen Layouts und der einfachen Zugänglichkeit vereinfacht das UNO Breakout Trägerboard das Debuggen, die Signalanalyse und das Experimentieren mit Multimedia-Elementen erheblich. Das Board ist ein wertvolles Tool für Ingenieure, die an komplexen Embedded- und Edge-Computer-Designs mit dem Arduino UNO Q-Ökosystem arbeiten.
Merkmale
- Direkter Zugriff auf Hochgeschwindigkeitssignale
- Vereinfachtes Hardware-Debugging
- Fortgeschrittenes Audio-Prototyping
- I/Os
- Kommunikation
- I2C
- SPI
- UART
- Audio
- Mikrofon-Ein-/Ausgang
- Kopfhörer-Ausgang
- Audio: Leitungsausgang
- PWM
- PSSI
- GPIO
- OPAMP
- Kommunikation
- Steckverbinder
- Zwei 2x20 Stiftleisten (2,54 mm)
- Zwei 2x30 Stiftleisten (JMEDIA und JMISC 1,27 mm)
- 1x8 Durchsteckmontage-Pads (2,54 mm)
- Stromversorgung
- Wird über die Host-UNO Q betrieben
- Eingangsstromschienen: 7 VDC bis 24 VDC VIN
- Ausgangsschienen: 5 V USB, 3,3 V und 1,8 V
- Größe: 107,6 mm x 53,34 mm (LxB)
- Konservativer thermischer Grenzwertbereich von -10 °C bis +60 °C
- RoHS und REACH konform
Applikationen
- Entwicklung von Embedded-Hardware
- Kundenspezifische Schnittstellenboards
- Multimedia-Systemintegration
- Schnelles Hardware-Prototyping
- Forschung, Entwicklung und Testen
- Automatisierte Laboreinrichtungen
- Schnittstellen-Konformitätsprüfung
- Mischsignal-Debugging
- Proof-of-Concept
- Edge mit künstlicher Intelligenz (KI)
- Bildungswesen
- Hardware-Prototyping-Kurse
- Workshops zum Mixed-Signal-Debugging
- Fortgeschrittene Embedded-Linux-Projekte
Ressourcen

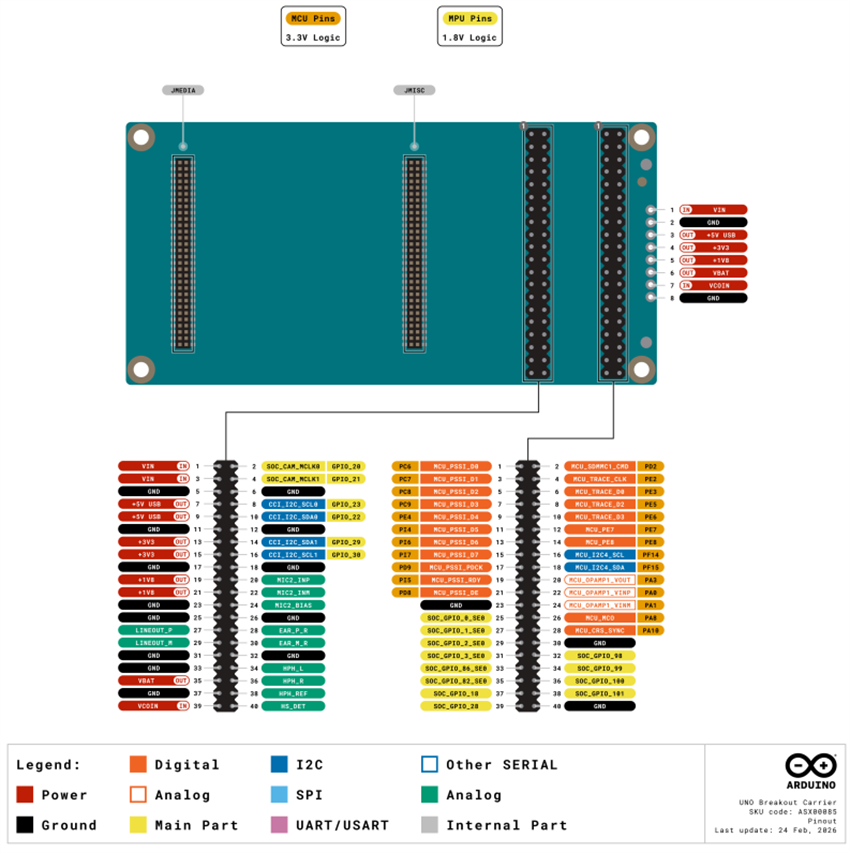

Board-Pinbelegung

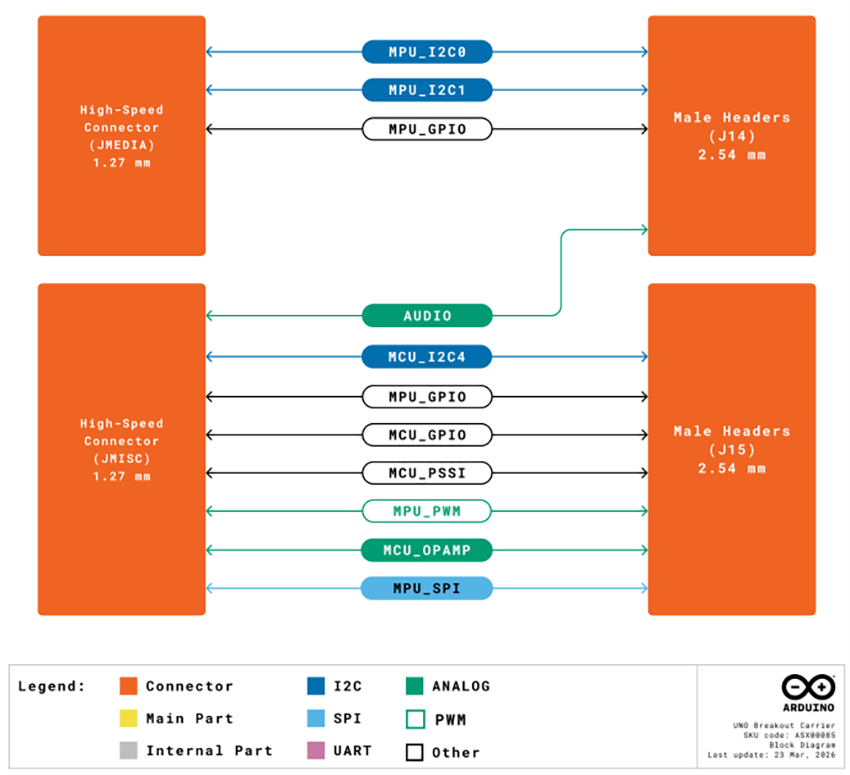

Blockdiagramm

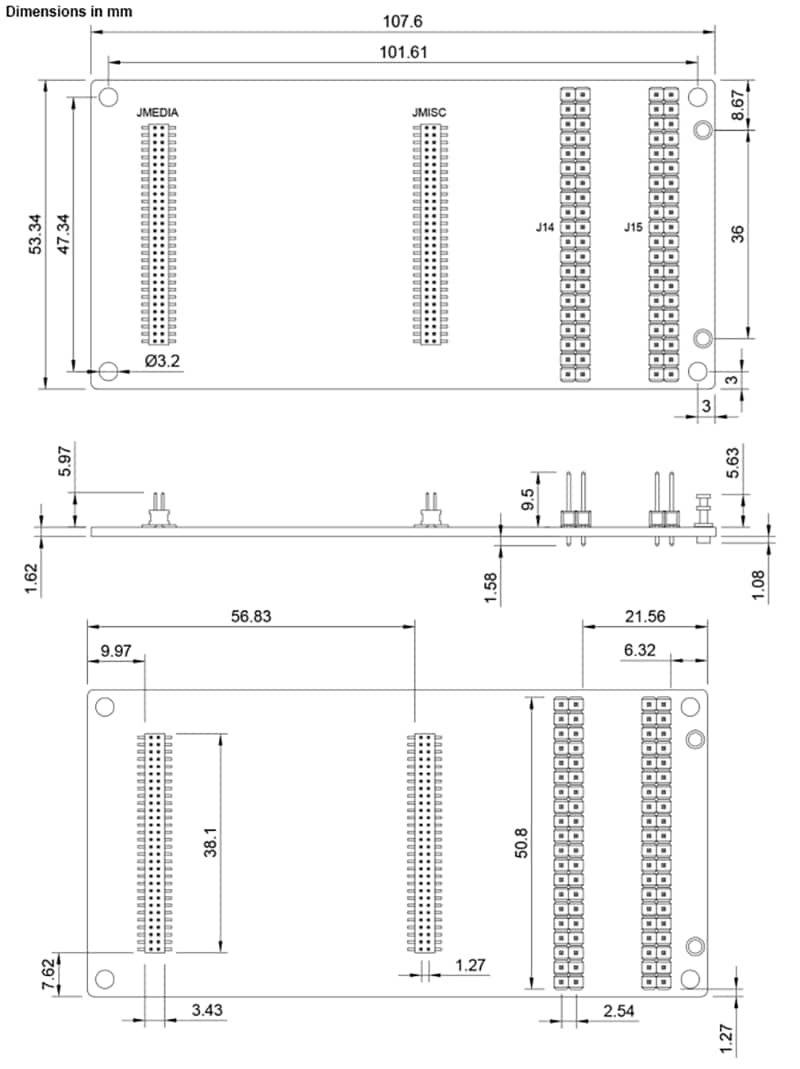

Abmessungen
Veröffentlichungsdatum: 2026-04-01
| Aktualisiert: 2026-04-20
