Microchip Technology MCP1781 Evaluierungsboard (EV78D55A)
Microchip Technology MCP1781 Evaluierungsboard (EV78D55A) wurde entwickelt, um das Geräteverhalten des MCP1781 über einen breiten Eingangsspannungsbereich und Laststrombereich zu präsentieren. Die Platine umfasst sowohl die 3,3-V- als auch die 5-V-Ausgangsspannungsoptionen des MCP1781 und bietet Zugriff auf die Eingangs- und Ausgangspins, den SHDN-Pin, den PWG-Pin und den Massepin. Der MCP1781 schaltet sich EIN, wenn die Eingangsspannung mindestens 2,75 V beträgt und die Spannung am SHDN-Pin 1,13 V übersteigt. Das Gerät kann ausgeschaltet werden, indem die SHDN-Spannung unter 0,79 V angesetzt wird.
Der Nutzer kann mit verschiedenen Typen und Werten von Kondensatoren experimentieren, indem er die vorhandenen austauscht. Das Evaluierungsboard (EV78D55A) für den MCP1781 von Microchip Technology ist in beiden Gehäusetypen des MCP1781 erhältlich, was das Testen der Verlustleistung für jeden Typ ermöglicht.
Merkmale
- 200 mA Ausgangsstromkapazität (Fähigkeit)
- AEC-Q100 Automobilindustrie-qualifiziert (Grade 0 PPAP- fähig)
- 4,3 V bis 55 V breiter Eingangsspannungsbereich mit 2,75 V (typ.) Unterspannungssperre (UVLO)
- -40 °C bis +150 °C erweiterter Betriebstemperaturbereich
- Standardmäßige geregelte Ausgangsspannungen (VR) von 3,3 V und 5.0 V mit einer Toleranz von ±2.0 % über die Temperatur
- Einstellbarer Ausgangsspannungsbereich von 1,3 V bis 5 V
- Open-Drain-Power-Good-Pin für LDO-Ausgang
- Niedriger Versorgungsstrom 34 µA (typ.)
- Geringer Versorgungsstrom im Ruhezustand von 3,5 µA (typisch)
- Kurzschlussstrom mit rückläufiger Stromversorgung
- Übertemperaturschutz von +164 °C
- Stabil mit einem 3,3 µF Keramik-Ausgangs-Kondensator
Applikationen
- Fahrzeug- Elektronik
- Karosseriesteuerungsmodule
- Kombiinstrumente
- Infotainment-Systeme
- Applikationen mit Dauerbatterie (Türmodule, schlüssellose Zugangssysteme und Wegfahrsperren)
- Hochvolt- Akkus für Elektrowerkzeuge, Elektromobilität für Akkus bis zu 10 S
Lieferumfang Kit
- MCP1781 Evaluierungsboard (EV78D55A) PCB
- Wichtiges Informationsblatt

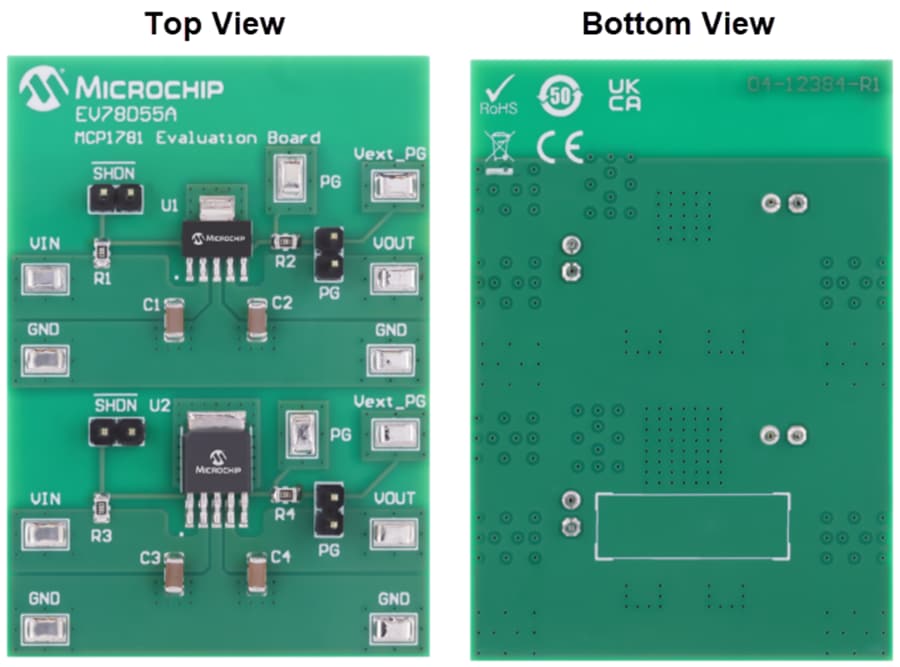

Board-Layout
Verwandte LDO-Regler
Microchip Technology MCP1781 Hochspannungs-LDO-Regler
Diese Bauteile eignen sich für 12 V bis 48 V Stromschienen und Hochspannungs-Akkus.
