Hirose Electric BK11 Multi-Power FPC-zu-Leiterplatten-Steckverbinder
Die BK11 Multi-Power FPC-to-Board-Steckverbinder von Hirose Electric haben ein Raster von 0,35 mm, eine Stapelhöhe von 0,6 mm und eine schlanke Breite von 1,9 mm. Diese Steckverbinder liefern einen Gesamtstrom bis zu 8 A über ein Multi-Power-Hybrid-Layout mit mehreren 4 A Hauptstromkontakten und 2,5 A Nebenstromkontakten. Dieses kompakte Design unterstützt die Stromversorgung mehrerer Module über einen einzigen Steckverbinder, wodurch die Anzahl der Bauteile reduziert und Platz bei der Boardmontage gespart wird. Diese Steckverbinder nutzen gepanzerte Metallführungen, verstärkte Lötstellen und eine taktile Klick-Funktion, um ein sicheres und zuverlässiges Stecken auch in vibrationsanfälligen oder kompakten Bauteilen zu gewährleisten. Die Hirose Electric BK11 Multi-Power FPC-to-Board-Steckverbinder bieten eine robuste und platzsparende Lösung für Smartphones, Wearables, drahtlose Audiogeräte und andere batteriebetriebene Produkte.
Merkmale

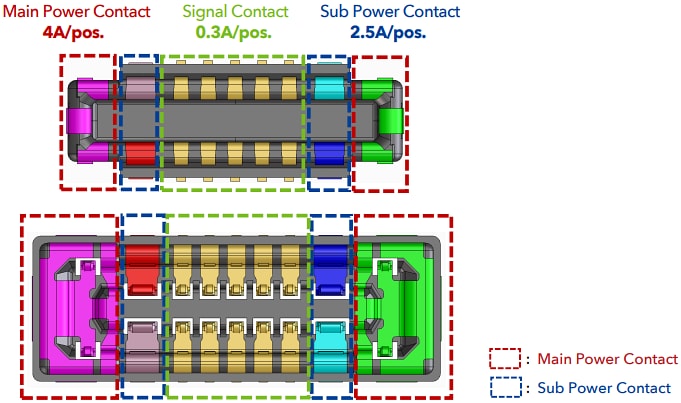

- Hybridaufbau mit mehreren Strom- und Signalkontakten, darunter 2 Pins (4 A) und 4 Pins (2,5 A), Kontakte unterstützen insgesamt bis zu 8 A in einem kompakten Steckverbinder.
- Optimiert für die Unterstützung mehrerer Module über einen Steckverbinder, wodurch Signalleitungen reduziert und Platz auf der Leiterplatte eingespart wird.
- Robuste Konstruktion mit vollgepanzerten Metallführungen verhindert Beschädigung des Gehäuses bei Fehlausrichtung
- Verstärkte Lötstellen an jedem Stromkontakt erhöhen die Ablösefestigkeit der PCB und gewährleisten eine langfristige Retention.
- Leichtgängiges und zuverlässiges Stecken mit großem Selbstausrichtbereich und deutlich spürbarem Einrasten
- Halogenfreie Bauweise entspricht den Umweltstandards der IEC 61249-2-21
Applikationen
- Smartphones
- Wearables
- Kabelloses Audio
- Batteriebetriebene Produkte
Videos
Platzsparende Multi-Power-Kontakte
Veröffentlichungsdatum: 2025-08-26
| Aktualisiert: 2025-09-02
