Infineon Technologies 2ED020I12FA Evaluierungskit
Das Infineon Technologies 2ED020I12-FA Evaluierungskit ist zur Demonstration des Funktionsumfangs und der wichtigsten Funktionen des 2ED020I12-F2 IGBT-Gate-Treibers ausgelegt. Das Board ist von Infineon in Mustermengen verfügbar. Das EVAL_2ED020I12-F2 enthält einen 2ED020I12-F2 IGBT-Gate-Halbbrückentreiber und zwei IKP20N60H3 IGBTs von Infineon.
Merkmale
- Galvanische Trennung durch die kernlose Transformatortechnologie des Gate-Treibers von Infineon
- Das 2ED020I12-F2 Gate eignet sich für die grundlegende Isolierung
- Isolierung innerhalb der Halbbrücke durch definierte Kriechstrecke
- Kurzschluss-Sicherung
- Unterspannungssperre
- Aktive Miller-Klemme
- Bootstrap-Funktionsumfang für High-Side-IGBT
- Steckverbinder für digitale 5-V-Versorgung, 15-V-Versorgung, Reset, Hochspannungsversorgung, externe Last
- Status-LED für 5-V-Versorgung, 15-V-Versorgung, bereit und fehlergetrennt für High- und Low-Side-Treiber
- DC-Link-Kondensator

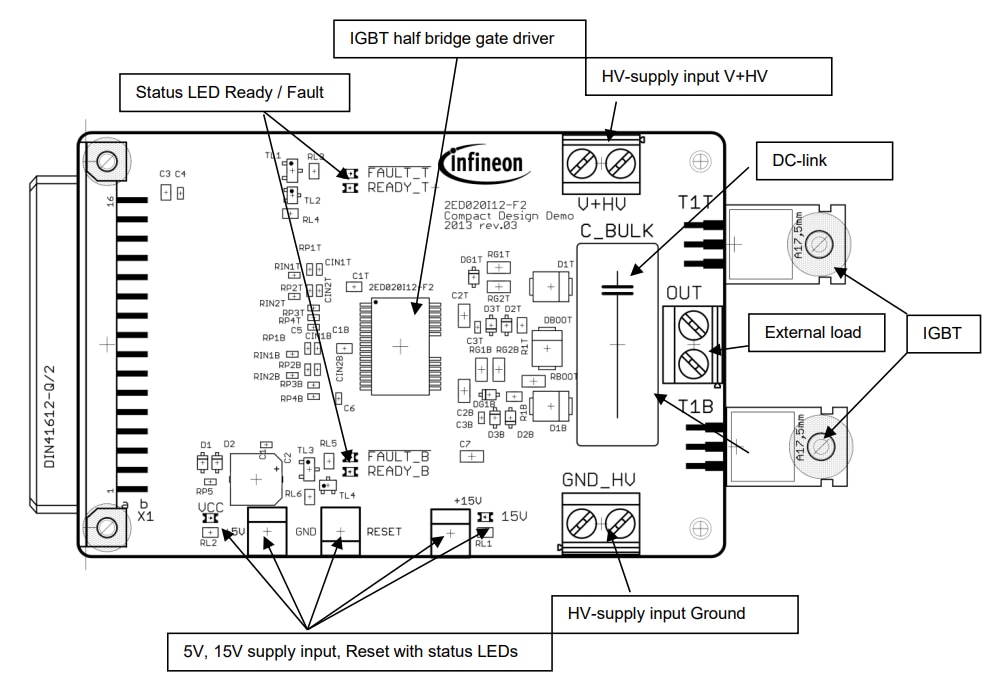

Design-Merkmal
Veröffentlichungsdatum: 2021-12-02
| Aktualisiert: 2022-03-11
