Infineon Technologies MOTIX® IMD70xA Controller und Gate-Treiber

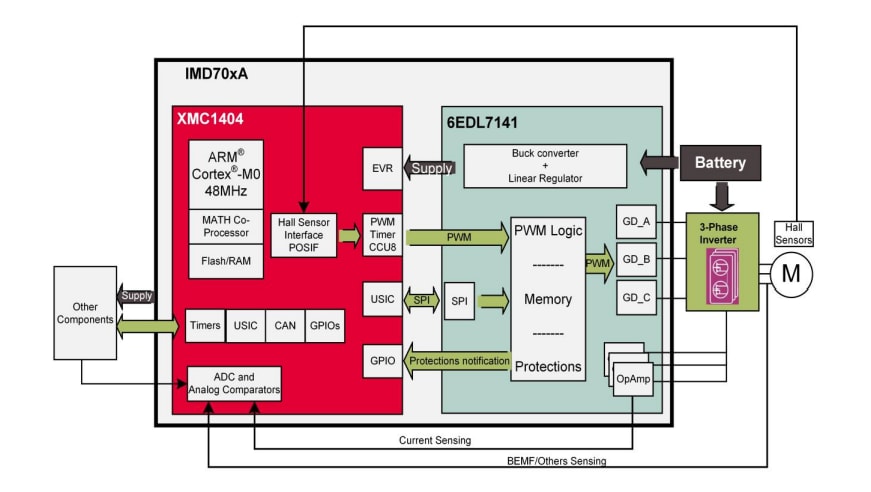

Der Infineon Technologies MOTIX™ IMD70xA integrierte BLDC-Controller und die Smart-Dreiphasen-Gate-Treiber enthalten einen vollständig programmierbaren XMC1404 ARM® Cortex®-M0-Mikrocontroller und einen 6EDL7141 60-V-Dreiphasen-Smart-Gate-Treiber mit einer Stromversorgung. Die XMC1404 und 6EDL7141 ermöglichen ein extrem kompaktes Design für den Ansteuerung von Applikationen bis zu 60 V. Dieses Design umfasst eine vollständige Stromversorgung, die im System erforderlich ist (synchroner Abwärtswandler und LDO), drei Strommessverstärker, Schutzfunktionen und einen bemerkenswerten Satz von Konfigurationen zur Anpassung an spezifische Anforderungen.

Der XMC1404 Mikrocontroller bietet dedizierte Funktionen zur Verbesserung der Motorantriebssteuerung. Diese Funktionen umfassen den Mathematikkoprozessor, eine Hardware-Einheit, die auf 96 MHz getaktet ist, welche die Berechnung von Divisionen und trigonometrischen Funktionen wie „Arctan“ verbessert, die häufig in der feldorientierten Steuerung des PMSM verwendet wird. Darüber hinaus erbt der XMC1404 die meisten High-End-Peripherie der XMC4000-Produktfamilie (ARM® Cortex®-M4), wie z. B. PWM-Timer-CCU8 und -CCU4, Positionsschnittstelle (POSIF) oder serielle Kommunikationsmodule, einschließlich CAN, um eine erstklassige Steuerung zu gewährleisten.

Der 6EDL7141 Smart-Gate-Treiber bietet auf der einen Seite einen flexiblen Gateantriebsschaltplan und auf der anderen Seite die erforderliche Robustheit bzw. Schutzfunktionen, um Ausfälle in anspruchsvollen Antriebssystemen zu verhindern. Die Gate-Treiber-Ausgänge werden strategisch platziert, um Layoutverfahren in Leistungsschaltungen zu ermöglichen.

Der MOTIX IMD70xA integrierte BLDC-Controller von Infineon Technologies widersteht einer Spannung von bis zu 90 V und erhöht die Robustheit in Antriebsapplikationen, Wechselrichtern sowie in motor- und versorgungsbezogenen Pins. Die motorbezogenen Pins widerstehen negativen Spannungstransienten bis hinunter zu -8 V, ohne den Funktionsumfang zu beeinträchtigen, wodurch ein schnelleres Schalten der Wechselrichter-MOSFETs ermöglicht und dadurch Schaltverluste reduziert werden.

Merkmale

Vollständig programmierbare Antriebe optimierter ARM® Cortex-M0-Mikrocontroller (XMC1404 bei einem Haupttaktgeber von 48 MHz) mit zusätzlichem MATH-Co-Prozessor (96 MHz)
Dreiphasen-Smart-Gate-Treiber: 1,5 A Senk-/1,5-A-Quellen-Gate-Treiber-Spitzenstrom
3 Strommessverstärker mit integrierter Gain und Offset-Erzeugung

Integrierter synchroner Abwärtswandler-Controller und LDO für eine vollständige BLDC-Systemversorgung
Betriebsspannung: 5,5 V bis 60 V
Unterstützt trapezförmige Kommutierung (6 oder 12 Schritte) und FOC-Algorithmen
20 GPIOs plus bis zu 12 analoge Eingänge
Thermisch verbessertes 64-Pin-VQFN-Gehäuse
