Infineon Technologies Evaluierungsboard für das Laden von Power PROFET + kapazitiver Last
Infineon Technologies Evaluierungsboard für das Laden von Power PROFET™ + kapazitiver Last ist eine applikationsorientierte Entwicklungsplattform die demonstrieren soll, wie die Power PROFET+-Produktfamilie von Infineon ein sicheres und effizientes Schalten von kapazitiven Lasten in 12-V-, 24-V- und 48-V-Systemen ermöglicht. Das Board bietet ein praktisches Referenzdesign für Ingenieure, die mit High-Side-Schaltern in Applikationen, wie z. B. Stromverteilung, Heizsystemen und anderen Lasten arbeiten, die eine kontrollierte Kondensatorladung erfordern. Das Board demonstriert ein externes Schaltungskonzept, das die besonderen Herausforderungen der kapazitiven Lastschaltung bewältigt, insbesondere die hohen Einschaltströme, die beim Laden von Massenkondensatoren auftreten. Das Design unterstützt Benutzer bei der Evaluierung einer kapazitiven Lastschaltungs(CLS)-Lösung mithilfe des geeigneten Power PROFET+ High-Side-Schalters für den angestrebten Spannungsbereich.Das Evaluierungsboard von Infineon enthält ein detailliertes Schaltschema und PCB-Layout, die für einen sicheren Betrieb während dem Vorladen, Kurzschlussereignissen und verschiedenen realen Lastszenarien optimiert sind. Das Board präsentiert Simulationsergebnisse, die veranschaulichen, wie sich unterschiedliche Leistungswiderstandswerte auf das Ladeverhalten des Boards auswirken und gibt den Benutzern Hinweise zur Anpassung des Designs an spezifische Kondensatorgrößen und Applikationsanforderungen.
Merkmale
- Evaluierungsboard mit dem BTS50010-1LUA Power PROFET™ + 12-V-Leistungsschalter-IC
- Kann gemäß dem verwendeten Power PROFET™ + für 12-V-, 24-V- und 48-V-Applikationen verwendet werden.
- Benutzer können den Leistungswiderstand an die Anforderungen anpassen.
- 3,1 V bis 28 V Eingangsspannungsbereich
- Eingangs- und Ausgangsanschlüsse – GND-Anschluss, IS-Pin des Power PROFET™ + 12 V, DEN-Pin zum Ein-/Ausschalten der Diagnoseaktivierung, IN-Pin zum Ein-/Ausschalten des Eingangs und PRE-Pin zur Ansteuerung des p-Kanal-MOSFETs
- Strompfad – VS- und VOUT-Anschlüsse stehen für den Strompfad zur Verfügung
- PCB-Fläche: 68 mm2
- 3 x unterschiedliche Boardflächen
- PRECHARGE-Bereich
- 2x Leistungswiderstände RPOW1 und RPOW2 für den Vorladepfade
- Ein p-Kanal-MOSFET-Q1 und ein n-Kanal-MOSFET-Q2 zum Einschalten des Boards
- Die umgebenden Kondensatoren und Widerstände steuern die MOSFETs.
- Die Benutzer können die Leistungswiderstände ändern, um das Vorlade-Timing anzupassen.
- Die Diode D1 dient dem Batterieschutz
- POWER-Bereich – der Hauptstrompfad mit dem BTS50010-1LUA.
- DIGITALER EIN-/AUS-Bereich – die Schnittstelle zum Mikrocontroller mit den Pins GND, IS, IN, DEN und PRE.
- PRECHARGE-Bereich
Applikationen
- Eignet sich für resistive, induktive und kapazitive Lasten
- Geeignet für Applikationen mit hohen Stromlasten, wie Heizsysteme, Lüfter und Pumpen
- PWM Applikationen mit Niederfrequenz
Schaltung – Blockdiagramm

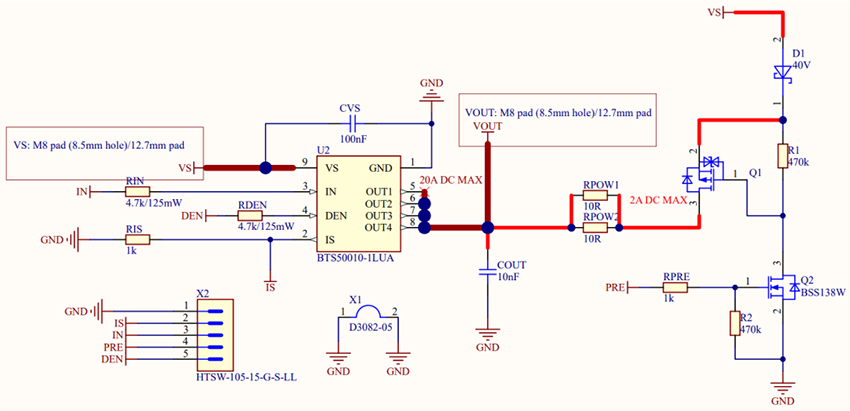

Schaltung – Schaltschema
