Infineon Technologies PSOC™ Mikrocontroller zur Steuerung

Die Mikrocontroller der PSOC™-Control-Familie von Infineon sind MCUs der nächsten Generation, die speziell für Motorsteuerungsanwendungen entwickelt wurden. Mit der Echtzeit-Steuerung mit Arm^® Cortex^®-M33 ermöglicht diese Hochleistungs-Mikrocontroller-Produktfamilie Entwicklern die Marktinnovationen zu liefern, die Kunden von ihren Geräten der nächsten generation erwarten. Die PSOC™ Control ermöglicht Designern die Innovation von Industrieprodukten mit Technologie der nächsten generation. Durch die Verwendung differenzierter Peripheriegeräte zur Anpassung an Wide-Bandgap (WBG), integrierter Funktionen zur Reduzierung der System-BOM-Kosten, fortschrittlicher Sicherheit mit PSA Certified™ Level 2 sowie einsatzbereiter Code-Beispiele und Entwicklungstools, die in der ModusToolbox™-Software-Suite unterstützt werden. Diese neueste Produktfamilie von Mikrocontrollern wird die Leistung und den Wirkungsgrad für die nächste generation von Motorsteuerungsprodukten erhöhen.

Der PSOC™-Control-Mikrocontroller verfügt über einen Hochleistungs-ADC und einen integrierten CORDIC-Beschleuniger. Mit einer echten synchronen „Leerlauf“-Abtastung von bis zu 16 analogen Signalen vom Einzel-Core-ADC sind bis zu 25 % schnellere Ergebnisse ohne Abtastjitter möglich. Der CORDIC-Beschleuniger kann die CPU ausschalten und die Rechenleistung für Echtzeit-kritische Aufgaben, wie z. B. feldorientierte Motorsteuerungsalgorithmen, erhöhen. Darüber hinaus verfügt der programmierbare Timer/Zähler-Pulsweitenmodulator (TCPWM) über einen Bewegungsschnittstellenblock (MOTIF), der zur Kommunikation von Motorsteuersignalen verwendet werden kann. Diese einzigartige Kombination aus Leistung und Leistung bringt die nächste generation von Industrielösungen auf den Markt.

Um eine Vielzahl von Applikationen mit optimierten Lösungen zu ermöglichen, bietet Infineon die PSOC-Control-C3M-Produktlinie an, die speziell für Motorsteuerungsanwendungen entwickelt wurde. Die Produktlinie umfasst Produkte der Eingangs- (Bestes Preis-Leistungs-Verhältnis) und Hauptleitungs-Produktfamilien (weitere Funktionen und Hohe Leistungsfähigkeit).

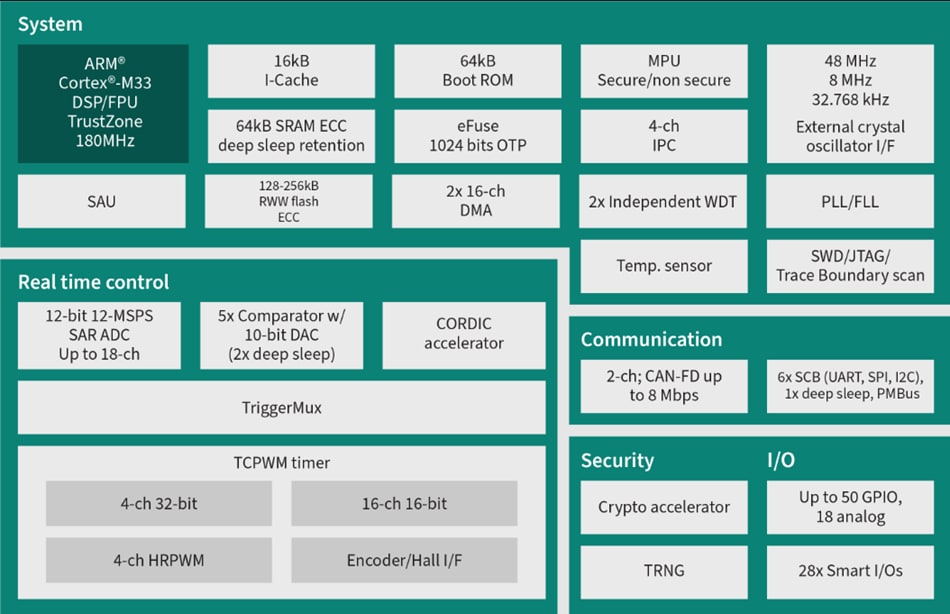

Merkmale

32-Bit-MCU-Subsysteme:
- Bis zu 180 MHz Arm^® Cortex^®-M33 mit DSP und FPU
- Bis zu 256 kB Flash-Speicher mit ECC, der während des Schreibvorgangs gelesen werden kann
- Bis zu 64 kB SRAM mit ECC
- 16 kB I-Cache
- 6 Leistungsmodi, einschließlich Tiefschlaf- und Ruhezustand
Hochleistungs-analog:
- 12-Bit, bis zu 12-MSPS SAR-ADC
- 18 analoge Kanäle
- 5 Komparatoren mit eingebautem 10-bit-DAC und Neigungsgenerator
Echtzeit-Steuerungsperipherie:
- 16 x 16-Bit- und 4 x 32-Bit-TCPWMs
- Vierkanal-HRPWM (nur PSOC-Steuerung C3 Mainline-MCUs)
- CORDIC Math-Coprozessor

Bis zu PSA L2 Gerätesicherheit:
- NIST P256 und TRNG
- Kryptographie
- Secure Boot
- Sicheres Firmware-Update
- Verarbeitungsisolierung
Gehäuse:
- VQFN-48, E-LQFP-48, VQFN-64 und E-LQFP-64
- VQFP-80 (nur PSOC-Steuerung C3 Mainline-MCUs)

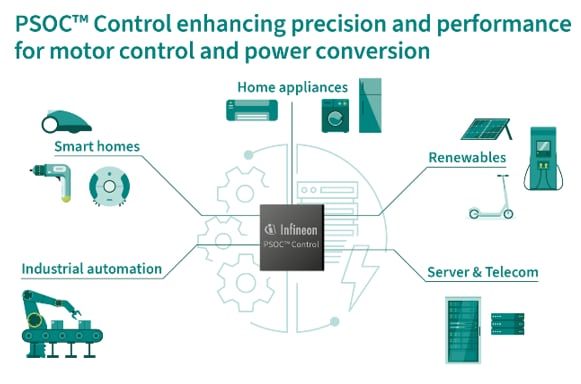

Applikationen

Smart-Home- und Haushaltsgeräte:
- Elektro- und Gartengeräte
- Rasenmähroboter
- Hausroboter
- Wohnklima-ODU
- Große und mittlere Haushaltsgeräte-Laufwerke
Industrielle Motorsteuerung
- Universal-Antriebe
- Servoantriebe
- Kommerzielle Klimaanlage/HLK
- Robotik

Server und Telekommunikation:
- Telekommunikations-PSUs
- Server-PSUs
- Arbeitsstation-PSUs
Erneuerbare Energien
- PV-Umrichter
- LEV
- EV-Ladung

Videos

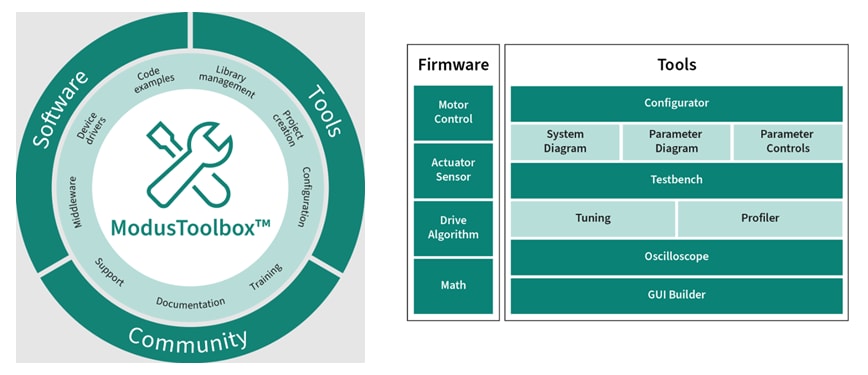

SOFTWARE-AKTIVIERUNG

PSOC™ Control wird von der ModusToolbox™-Software unterstützt, einem modernen, erweiterbaren Entwicklungsökosystem, das Entwicklungswerkzeuge, Bibliotheken und eingebettete Laufzeitkomponenten umfasst.

Das ModusToolbox™ Industrial Technology Pack installiert die ModusToolbox™ Motor Suite, eine umfassende Softwarelösung zur Vereinfachung und Beschleunigung der Entwicklung von Motorsteuerungssystemen. Mit seiner intuitiven Schnittstelle und robusten Funktionen bietet die Motor-Suite Ingenieuren und Entwicklern ein nahtloses Erlebnis zum Design, Testen und Optimieren von Motorsteuerungsapplikationen.

Weitere Informationen zu ModusToolbox™ Motor Suite
