Infineon Technologies Drahtlos-Lade-ICs
Die kabellosen Lade-ICs von Infineon Technologies sind hochintegriert und eignen sich hervorragend für 50-W-Ladeapplikationen. Die kabellosen Lade-ICs implementieren den proprietären Hochleistungs-Protokollmodus von Infineon zur Ausgabe einer Leistung von 50 W. Die drahtlosen Lade-ICs sind für kritische Systemanforderungen von Hochleistungsapplikationen, beispielsweise thermischen Applikationen, EMI, Fremdkörpererkennung (FOD), einen hohen Wirkungsgrad und eine Wechselrichtersteuerung ausgelegt. Diese kostengünstige Lösung unterstützt die Kompatibilität mit verschiedenen Eingangskonfigurationen für eine großeauswahl von Hochleistung Applikationen.
Die Drahtlos-Lade-ICs von Infineon sind hochgradig programmierbar und verfügen über einen On-Chip 32-Bit Arm® Cortex®-M0-Prozessor, 128 KB Flash, 16 KB RAM und 32 KB ROM. Darüber hinaus enthält das Bauteil verschiedene analoge und digitale Peripherien wie einen ADC, PWMs und Timer. Die Einbeziehung eines vollständig programmierbaren MCU mit analogen und digitalen Peripherien ermöglicht skalierbare Lösungen für kabelloses Laden.
Merkmale
- Drahtlose 50-W-Leistungsübertragung mit einem proprietären Protokoll
- Qi v1.3.x-konformer Sender mit erweitertem Leistungsprofil (EPP) und grundlegendem Leistungsprofil (BPP) (MP-A2 und ähnliches)
- Integrierte Gate-Treiber für Wechselrichter
- Wechselrichtersteuerung mit Frequenz, Tastverhältnis und variabler Spannung
- Integrierter Abwärtsregler für einen Lüfter, der die Kühlung der Schnittstellenoberfläche während der Hochleistungslieferung ermöglicht
- Integrierter FOD
- I2C- und UART-Kommunikationsanschlüsse
- Unterstützt verschiedene Eingangskonfigurationen, d. h. USB PD/PPS, fester DC-Eingang von 20 V, ohne dass ein zusätzlicher DC/DC-Wandler erforderlich ist.
- Integrierter USB-PD-Controller
- Unterstützt USB-PD 3,1 Version
- Programmierbarer Stromversorgungsmodus (PPS)
- Unterstützung für USB-PD-Legacy-Ladeprotokolle wie QC 2.0/ 3.0 und AFC
- Unterstützt einen großen Eingangsspannungsbereich von 4,5 V bis 24 V mit einem integrierten Auf-/Abwärtsregler
Applikationen
- Drahtlose Ladepads mit proprietärem Leistungsprotokoll (50 W)
- Industrielle kabellose Ladeapplikationen
- Staubsauger, Robotik und Drohnen
- Möbel und Haushaltswaren
- Dockingstationen
- Smartphone-Ladegeräte mit Qi EPP (bis zu 15 W)
Technische Daten
- Konfigurierbare Schutzfunktionen
- Adaptiver FOD
- Überstromschutz (OCP) und Überspannungsschutz (OVP)
- Unterstützt Übertemperaturschutz durch eine integrierte ADC-Schaltung und einen internen Temperatursensor
- Erweiterter Industrietemperaturbereich: -40 °C bis +105 °C
- 68-Pin-QFN - EPAD-Gehäuse von 8,0 mm x 8,0 mm x 0,65 mm LD68B von 5,7 mm x 5,7 mm

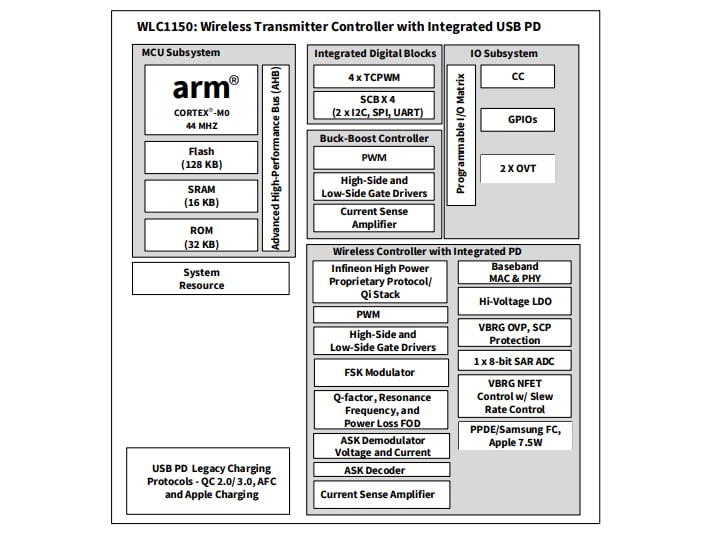

WLC1150 Blockdiagramm
Typische Applikation
Zugehörige Sender-ICs
Infineon Technologies WLC1125 Sender-ICs für kabelloses Laden
Hochintegrierte programmierbare Steuerungen, die Lösungen mit dem modernen Qi-Standard ermöglichen.
