IXYS Integrated Circuits CPC1601M 1-Form-A Solid-State-Stromstoßrelais

Das IXYS Integrated Circuits CPC1601M 1-Form-A Solid State Stromstoßrelais ist ein nicht isoliertes Relais mit niedrigem Betriebsstrom, das in einem kleinen 3 mm x 3 mm 8-Pin DFN-Gehäuse integriert ist. Das IXYS CPC1601M Relais bezieht seine Betriebsenergie entweder aus der Leerlauflast oder aus der Systemstromversorgung. Wenn das Relais durch die Last versorgt wird, verbraucht es keine Energie aus der Systemversorgung, wodurch die Lebensdauer der Batterie verlängert wird. Zusätzlich verfügt das CPC1601M über einen Leistungsausgangs-Pin, der externe Schaltungen mit maximal 10 mW versorgen kann. Das CPC1601M erkennt automatisch, ob es durch die Last oder durch die Systemversorgung mit Energie versorgt wird, indem es den HV_CC-Eingangs-Pin überwacht. Der durch die Last betriebene Betriebsmodus gilt für eine AC-Quelle, wie z. B. eine sekundäre Transformerspannung von 24 V_AC. Eine galvanische Trennung kann durch die Integration weniger passiver Bauelemente in die Schaltung erreicht werden.

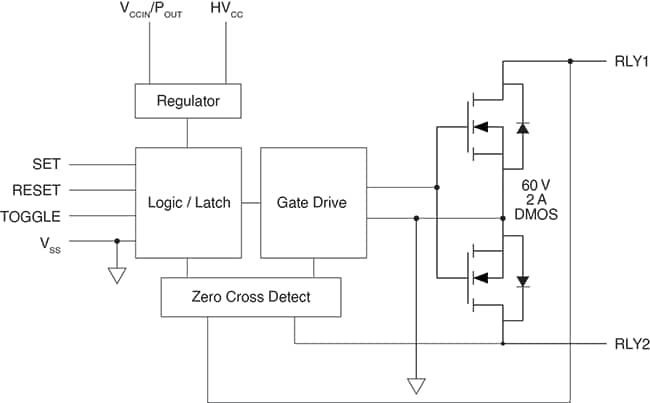

Merkmale

Kleines 8-Pin-DFN-Gehäuse von 3 mm x 3 mm
<1 µa="">_CCIN/P_OUT-Pin-Eingangsstrom
Einzelpulsbetrieb ein/aus
Niedriger Einschaltwiderstand: 308 mΩ (typisch)
60 V_P AC- oder DC-Betriebs-Lastanschluss RYL1/RLY2
2 A kontinuierliche Lastfähigkeit bei AC oder DC
Einstellen/Reset oder Umschaltvorgang
Verriegelnder Form-A-Schalterausgang
Nullstrom aus der Systemstromversorgung, wenn der lastabhängige Leistungsmodus (lastabhängige Stromversorgung) verwendet wird

Von der Last versorgter Pin zur Versorgung externer Schaltung mit bis zu 10 mW
Nullstromschaltung im Lastbetrieb
Keine zusätzliche Stromversorgung im Lastbetrieb erforderlich (z. B. kein Thermostate-Gemeinschaftsdraht „C“ erforderlich)
Kompatibel mit externer galvanischer Trennung
Eingangs-Spannungsbereich von 3 V bis 5,5 V
Betriebstemperaturbereich -40 °C bis +85 °C Umgebungstemperatur
Bleifrei und RoHS-konform
