KEMET bietet eine Vielzahl von Entwicklungs-Kits, die ihre Tantal- und Keramik-Kondensatortechnologien aufweisen. Die Kits von KEMET sind dazu konzipiert und gefertigt, aktive Lösungen für passive Komponentenanforderungen zu bieten, wie sie für professionelles OEM-Entwicklungsdesign, Prototypen, Universitätsforschungslabors und Hobbynutzer typisch sind. Jedes KEMET Kit enthält eine Auswahl an gängigen Kondensatorwerten und einen KEMET Produktkatalog mit Zeichnungen, Abmessungen, Formatangaben, empfohlene Montagepadabmessungen und Bestellangaben.
Was ist in einem KEMET Kit enthalten? Jedes Kit enthält 10 bis 20 Kondensatorwerte. Bei den Keramik-Kits gibt es 20 bis 100 Teile für jeden Wert. Bei den Tantal-Kits gibt es 20 Teile für jeden Wert. Jede Teileart wird entweder als Schüttgut oder über Trägerband geliefert und ist deutlich mit einem Bestellcode von KEMET zur einfachen Identifizierung versehen. In den beigefügten Datenblättern finden Sie eine komplette Liste der Teilearten und Mengen, die mit unseren Entwicklungs-Kits angeboten werden.
|
|
KEMET Keramik-Kits
Die KEMET Keramik-Entwicklungs-Kits sind dazu konzipiert, aktive Lösungen für passive Komponentenanforderungen zu bieten, wie sie für professionelles OEM-Entwicklungsdesign, Prototypen, Universitätsforschungslabors und Hobbynutzer typisch sind. Jedes Kit enthält eine Auswahl an gängigen Kondensatorwerten und einen KEMET Produktkatalog mit Zeichnungen, Abmessungen, Formatangaben, empfohlene Montagepadabmessungen und Bestellangaben.
Jedes KEMET Keramik-Entwicklungs-Kit enthält ein Sortiment an 10-20 gängigen Kondensatorwerten. Die Mengen für jede Teileart reichen von 20 bis 100 Stck. abhängig von der Art des Kits. Jede Teileart wird entweder als Schüttgut oder über Trägerband geliefert und ist deutlich mit einem Bestellcode von KEMET zur einfachen Identifizierung versehen.
Erleben Sie die Qualität und Leistung von KEMET Keramik-Kondensatoren. Bestellen Sie eines der KEMET Kits, um selbst zu erfahren, wie gut unsere Qualitätskomponenten auch in den anspruchsvollsten Anwendungsbereichen funktionieren.
|
|
KEMET Tantal-Kit
Die KEMET Tantal-Entwicklungs-Kits sind dazu konzipiert, aktive Lösungen für passive Komponentenanforderungen zu bieten, wie sie für professionelles OEM-Entwicklungsdesign, Prototypen, Universitätsforschungslabors und Hobbynutzer typisch sind. Diese Kits bestehen aus 10 bis 20 Teilen jeder Teile-Nr. in einem Trägerbandstreifen, der deutlich mit der KEMET-Teile-Nr. gekennzeichnet ist, sowie aus einem KEMET-Katalog mit Zeichnungen, Abmessungen, Formatangaben, empfohlene Montagepadabmessungen und Bestellangaben.
Die Tantal-Entwicklungs-Kits enthalten Kondensatoren, die viele Vorteile anzubieten haben, wie niedrigen ESR, Stoßstromfestigkeit und mehrere Betriebstemperaturbereiche. Während viele Anwendungen die Aufbaumontage-Technologie nutzen, ist eine komplette Reihe von Tantal-Kondensatoren für Durchsteckmontage erhältlich für Bohrlöcher, militärische und andere anspruchsvolle Umgebungen. Die traditionellen MnO2 Tantal-Kondensatoren von KEMET bestehen aus einer gesinterten Anode aus Tantalmetall. Diese Anode ist porös und bietet dadurch einen größeren Oberflächenbereich. Eine Oxidschicht wird dann geformt und bildet das Kondensatordielektrikum. Diese oxidierte Anode wird mit Mangandioxid beschichtet, um eine Kathode zu bilden.
Tantal-Polymer-Kondensatoren stellen eine neuere Variante dar, die die Mangandioxid-Kathode durch eine feste leitfähige Polymer-Kathode ersetzen. KEMET Polymer-Tantal-Kondensatoren werden dann empfohlen, wenn sehr niedriger ESR, verbesserte Temperaturstabilität oder unkritische Ausfallarten wesentlich sind.
|
|
KEMET Kits zur EMI-Unterdrückung
Das KEMET Electronics EF-Serie Flex Suppressor® Kit ist ein Muster, das eine 120 x 120 mm Folie enthält, die aus neun verschiedenen EMI-Unterdrückungsfolien der EF-Serie besteht. Die Flex Suppressor Folien der EF-Serie sind zur Unterdrückung von Hochfrequenzrauschen, das von elektronischen Geräten erzeugt wird, konzipiert. Das Kit kann auch zur Verbesserung von Signalübertragung und -empfang genutzt werden. Die flexiblen Folien bestehen aus einem Polymerbasis-Gemisch mit mikrometergroßen Magnetpulverpartikeln im Material. Die EF-Serie ist für Resonanz- und Wellenunterdrückung ausgelegt und kann in nahezu jede Form geschnitten werden.
Mehr über die EF-Serie
|
Kit-Lieferumfang - Das Kit enthält eine 120 x 120 mm-Folie von jeder der folgenden Teilenummern.
| Teile-Nr. | Serie | Dicke (mm) | Banddicke (mm) | Relative magnetische Permeabilität (bei 3MHz) | Spezifisches Gewicht (Typ.) | Zugfestigkeit (MPa Min.) | Oberflächenwiderstand (Ω Min.) | Wärmeleitfähigkeit (W/m K) |
| EFA(01)-240x240T0800 | EFA | 0,1 | 0,03 | 60 | 3,1 | 6,8 | 1x106 | 1,3 |
| EFA(03)-240x240T0800 | EFA | 0,3 | 0,03 | 60 | 3,1 | 6,8 | 1x106 | 1,3 |
| EFF(01)-240x240T0800 | EFF | 0,1 | 0,03 | 130 | 3,6 | 6,9 | 1x105 | 0,4 |
| EFF(03)-240x240T0800 | EFF | 0,3 | 0,03 | 130 | 3,6 | 6,9 | 1x105 | 0,4 |
| EFG(01)-240x240T0800 | EFG | 0,1 | 0,03 | 20 | 3 | 3,5 | 1x105 | 0,22 |
| EFG(03)-240x240T0800 | EFG | 0,3 | 0,03 | 20 | 3 | 3,5 | 1x105 | 0,22 |
| EFX(03)-240x240T0800 | EFX | 0,3 | 0,03 | 100 | 3,2 | 6,8 | 1x105 | 0,22 |
| EFX(05)-240x240T1500 | EFX | 0,5 | 0,14 | 100 | 3,2 | 6,8 | 1x105 | 0,22 |
| EFR(10)-240x240T1500 | EFR | 1 | 0,14 | 60 | 2,8 | 3,6 | 1x106 | 0,22
|
|
ESD-SR-Serie Rastbare Kerne
Die rastbaren Kerne für Rundkabel-Kits der ESD-SR-Serie von KEMET Electronics sind als Lösungen gegen Rauschen oder elektromagnetische Störungen (EMI) im professionellen OEM-Engineering-Design, bei der Prototypenerstellung, in Universitätsforschungslabors und für Hobbynutzer entwickelt worden.
Diese rastbaren Kerne mit Split-Bauweise für den Einsatz auf Rundkabeln sind in einer Vielzahl von Größen erhältlich. Durch einfaches Hinzufügen von Windungen können die Impedanzeigenschaften verändert werden, um die gewünschte Leistung zu erhalten.
Das Kit enthält je 3 Stück und einen KEMET Produktkatalog, der Zeichnungen, Abmessungen, Bestellinformationen und Impedanz/Frequenzdiagramme enthält.
80-EMIENGKIT01 Kit-Lieferumfang
|
Teile-Nr.
|
Abmessungen (mm)
|
Gewicht (g)
|
Gehäusefarbe
|
Anzahl |
A Max.
|
B Max.
| C Max.
|
ØD | ESD-SR-100
|
16,5 |
16,5
|
21,0
|
≤ 6,0 |
7,2
|
Schwarz, Grau, Violett
|
3
|
| ESD-SR-110 |
14,4 |
14,2 |
28,0 |
≤ 5,0 |
6,9 |
Schwarz, Grau, Violett
|
3 |
| ESD-SD-S10 |
15,5 |
14,0 |
18,5 |
≤ 6,0 |
4,1 |
Schwarz |
3 |
| ESD-SR-120 |
16,0 |
16,4 |
33,0 |
≤ 6,0 |
13,3 |
Schwarz, Grau, Violett
|
3 |
| ESD-SR-150 |
19,6 |
20,3 |
37,4 |
≤ 7,0 |
23,4 |
Schwarz, Grau, Violett
|
3 |
| ESD-SR-160 |
20,2 |
20,0 |
39,0 |
≤ 9,0 |
22,7 |
Schwarz, Grau, Violett
|
3 |
| ESD-SR-250 |
31,5 |
31,6 |
38,0 |
≤ 13,0 |
59,5 |
Schwarz, Grau, Violett
|
3 |
| ESD-SR-S16 |
23,0 |
20,0 |
20,5 |
≤ 8,0
|
12,9 |
Schwarz |
3 |
| ESD-SR-S25 |
33,0 |
29,0 |
15,5 |
≤ 14,5 |
21,3 |
Schwarz |
3 |
|
B-20-Serie Perlenkern
Die Perlenkern-Kits der B-20-Serie von KEMET Electronics sind als Lösungen gegen Rauschen oder elektromagnetische Störungen (EMI) im professionellen OEM-Engineering-Design, Prototyping, in der Hochschulforschung und für Hobbynutzer entwickelt worden.
Diese Perlenkerne für den Einsatz auf Rundkabeln sind in einer Vielzahl von Größen erhältlich. Die breite Palette von Mangan-Zink (MnZn)- und Nickel-Zink (NiZn)-Optionen ermöglichen die Anvisierung bestimmter Frequenzbereiche. Der MnZn-Kernmaterial ist typischerweise wirksam für Frequenzen im kHz AM-Bandbereich, während das NiZn-Kernmaterial wirksam für den Bandbereich MHz FM ist.
Das Kit enthält je 20 Stück und einen KEMET Produktkatalog, der Zeichnungen, Abmessungen, Bestellinformationen und Impedanz/Frequenzdiagramme enthält.
80-EMIENGKIT02 Kit-Lieferumfang
Teile-Nr.
|
Abmessungen (mm)
|
Frequenzbereich (nur als Referenz)
|
Anzahl |
| OD |
ID |
H |
≤100 MHz
(AM-Bandbereich)
|
≤ 300MHz
(FM-Bandbereich)
|
| B-20F-28 |
2,8
|
1,3
|
3,0
|
X |
|
20
|
| B-20F-38 |
3,8 |
1,5 |
4,3 |
X |
|
20 |
| B-20F-46 |
4,6 |
1,5 |
4,3 |
X |
|
20 |
| B-20F-57 |
5,7 |
1,5 |
8,0 |
X |
|
20 |
| B-20F-25 |
2,5 |
1,0 |
1,2 |
|
X
|
20 |
| B-20F-34 |
3,4 |
0,8 |
4,4 |
|
X |
20 |
| B-20F-44 |
4,4 |
1,6 |
7,0 |
|
X |
20 |
| B-20L-48B |
4,8 |
2,4 |
4,8 |
|
X |
20 |
B-20L-95B
(Coated)
|
9,7 |
4,8 |
4,2 |
|
X |
20 |
|
KEMET Polymer-Kits
Die KEMET Polymer-Entwicklungs-Kits sind dazu konzipiert, aktive Lösungen für passive Komponentenanforderungen zu bieten, wie sie für professionelles OEM-Entwicklungsdesign, Prototypenentwicklung, Universitätsforschungslabors und Hobbynutzer typisch sind. Jedes Kit enthält eine Auswahl an gängigen Kondensatorwerten und einen KEMET Produktkatalog mit Zeichnungen, Abmessungen, Formatangaben, empfohlene Montagepadabmessungen und Bestellangaben.
|
|

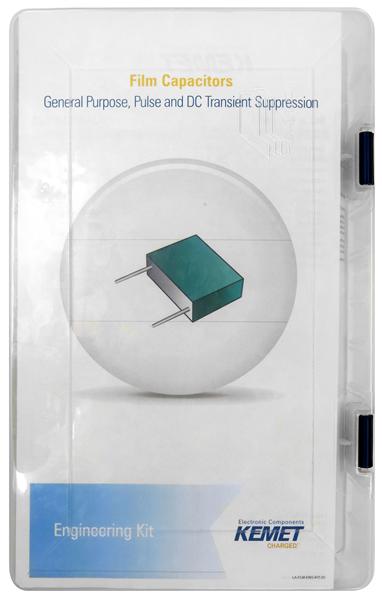

F862 Kondensator-Design-Kit
Die metallisierten Polypropylen-Folienkondensatoren F862 von KEMET Electronics sind dazu konzipiert, aktive Lösungen für passive Komponentenanforderungen zu bieten, wie sie für professionelles OEM-Entwicklungsdesign, Prototypenentwicklung, Universitätsforschungslabors und Hobbynutzer typisch sind. Die F682-Serie trägt durch die Verwendung einer neuen Dichtungsepoxyverbindung, einer neuen Polypropylenfolienvariante und eines neuen Metallisierungsverfahren zur erheblichen Verbesserung der Lebensdauer des Kondensators über eine hohe Kapazität und Verlustfaktorstabilität auch in rauen Umgebungsbedingungen wie hohe Temperatur und relative Luftfeuchtigkeit bei.
Das metallisierte Folien-Polypropylen-Dielektrikum bietet hervorragende Selbstheilungsfähigkeiten.
Diese Serie verfügt über eine Nennspannung von 310VAC/360VDC mit einer Betriebstemperatur von -40°C bis +110°C. Es handelt sich um einen X2-bewerteten Kondensator mit Qualifikationen auf Basis von AEC-Q200-Richtlinien sowie ENEC-, UL-, CUL- und CQC-Zulassungen. Die KEMET F862-Serie erreicht 100% beim werksseitigen Screening-Test bei 1,900VDC und besteht den 1000 Stunden-Temperatur-Feuchte-Bias (THB)-Test bei 85°C, 85% relativer Luftfeuchtigkeit und 240VAC.
Die Serie unterstützt Anwendungen, die Netz-Filterung und Reihenschaltungen mit dem Stromnetz benötigen. Typische Anwendungen sind intelligente Messgeräte, kapazitive Stromversorgungen und DC-Anwendungen.
Das Kit enthält je 10 Kondensator-Werte im Bereich von 1uF bis 0,56uF in einem Rastermaß von 15mm und Kondensator-Werte im Bereich von 0,47uf bis 1,2uF in einem Rastermaß von 22,5mm. Im Kit ist auch eine Stückliste enthalten, welche die Teilenummer, die Menge, den Lagerplatz und die Beschreibung des Kondensators zusammen mit einem Mengendiagramm sowie einem Produktdatenblatt anzeigt.
|
|
|
