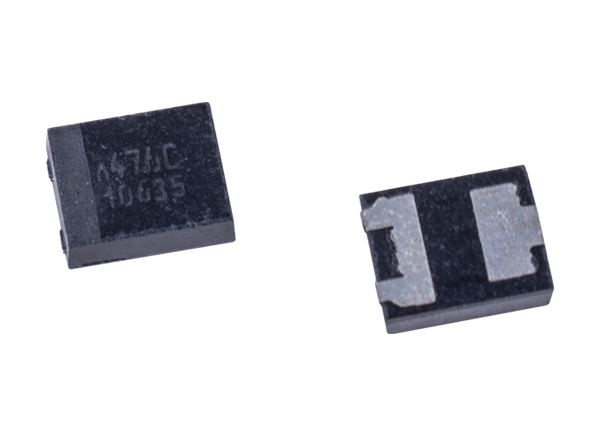

KYOCERA AVX Leitfähige Undertab-Polymer-Kondensatoren der TCN-Baureihe
Die leitfähigen Undertab-Polymer-Kondensatoren der TCN-Serie von AVX umfassen leitfähige Polymer-Elektroden und eine unkritische Fehlerrate unter den empfohlenen Betriebsbedingungen. Die TCN-Serie bietet einen niedrigere Elektrospinresonanz. Die Undertab-Anschlusslayouts bieten einen hohen volumetrischen Wirkungsgrad, eine hohe PCB-Bestückungsdichte und eine hohe Kapazität bei kleinen Abmessungen. Die Kondensatoren sind in 11 Gehäusegrößen erhältlich.
Merkmale
- Undertab terminations layout provides
- High volumetric efficiency
- High PCB assembly density
- High capacitance in smaller dimensions
- High energy (J-CAP variant)
- Conductive polymer electrode reduces ignition failure mode
- Low ESR
- 3x reflow +260°C compatible
- Lead free and RoHS compliant
Applikationen
- Smartphones
- Tablets
- Notebooks
- LCD TVs
- Power supplies
- Bulk decoupling of systems on chip (SoC)
Technische Daten
- 4VDC to 35VDC rated voltage range
- 4.7µF to 1500µF capacitance range
- ±20% capacitance tolerance
- 500mΩ ESR maximum
- -55°C to +105°C or +125°C temperature range
