Lattice Semiconductor CrossLinkPlus-FPGAs für MIPI-D-PHY-basierte Systeme
Lattice Semiconductor CrossLinkPlus-FPGAs für MIPI-D-PHY-basierte Embedded-Vision-Systeme kombinieren FPGA-Flexibilität mit Sofortstart-Panel-Display-Leistungsfähigkeit zur Beschleunigung von Designs in Industrie-, Fahrzeug-, Computer- und Verbraucherapplikationen. CrossLinkPlus-Bauteile sind stromsparende FPGAs, die über einen integrierten Flash-Speicher, eine gehärtete MIPI-D-PHY und Hochgeschwindigkeits-I/Os für eine Sofortstart-Panel-Display-Leistungsfähigkeit und flexible Programmierfunktionen auf dem Bauteil verfügen. Darüber hinaus werden einsatzbereite IPs und Referenzdesigns zur Beschleunigung der Implementierung von erweiterten Sensoren und Display-Überbrückungs-, Aggregations- und Verteilungs-Funktionen zur Verfügung gestellt.
Die kleinen (3,5 mm x 3,5 mm), stromsparenden (<300 µW) CrossLinkPlus-Bauteile sind für Embedded-Vision-Applikationen mit Funktionen, wie z. B. einem gehärteten MIPI-D-PHY, einer breiten Hochgeschwindigkeits- I/O-Unterstützung für Schnittstellen wie OpenLDI und RGB und einem nichtflüchtigen On-Chip-Flash-Speicher optimiert. CrossLinkPlus nutzt seinen On-Chip-Flash zur Unterstützung des Sofortstarts (Reduzierung visueller Artefakte, die das Benutzererlebnis beeinträchtigen) und zur flexiblen Neuprogrammierung des Bauteils vor Ort.
Merkmale
- Neuprogrammierbarer Flash-Speicher auf dem Bauteil, um einen Sofortstart (<10 ms) zu ermöglichen
- Gehärtete, vorverifizierte MIPI-D-PHY-Schnittstelle unterstützt Geschwindigkeiten von bis zu 6 GBit/s pro Anschluss
- Breite Unterstützung für Hochgeschwindigkeits-I/O-Schnittstellen wie LVDS, SLVS und SubLVDS
- Umfassende IP-Bibliothek, einschließlich MIPI-CSI-2, MIPI-DSI, OpenLDI-Sender und -Empfänger
- Kompatibel mit anderen Lattice FPGAs für eine einfache Portabilität des Designs
- Vollständig kompatibel mit dem Lattice Diamond® Design-Software-Toolfluss, von der Synthese und der Design-Erfassung bis hin zur Implementierung, Verifizierung und Programmierung
- Stromverbrauch so niedrig wie 300 µW (Standby) oder 5 mW (im Betrieb)

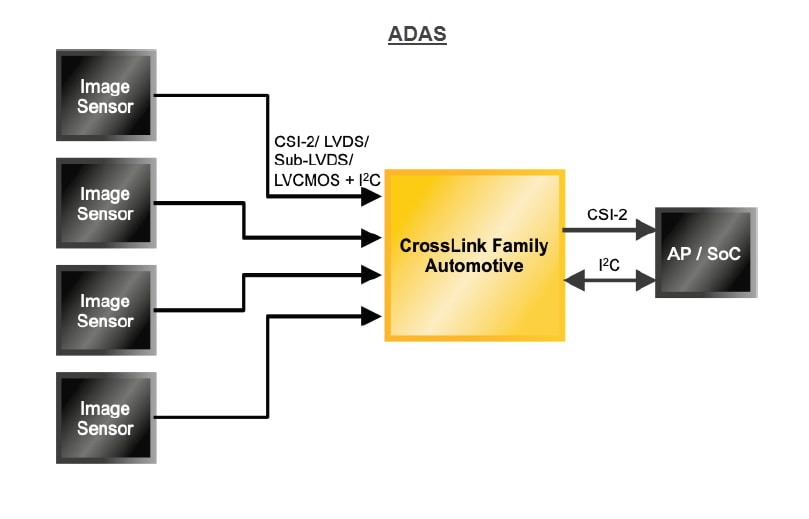

FAS-Applikationsdiagramm

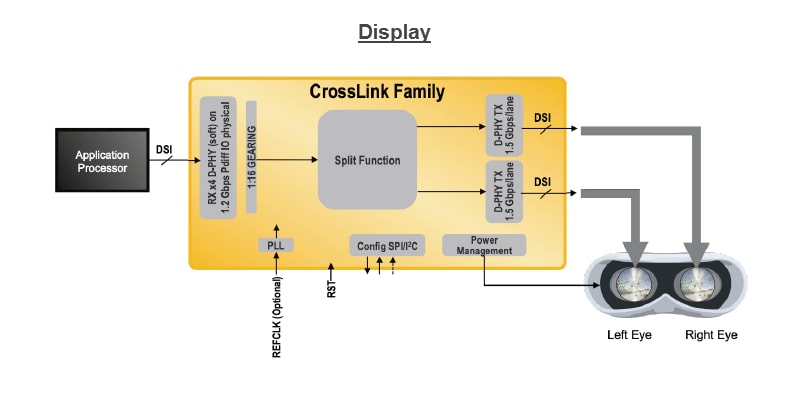

Display-Applikationsdiagramm

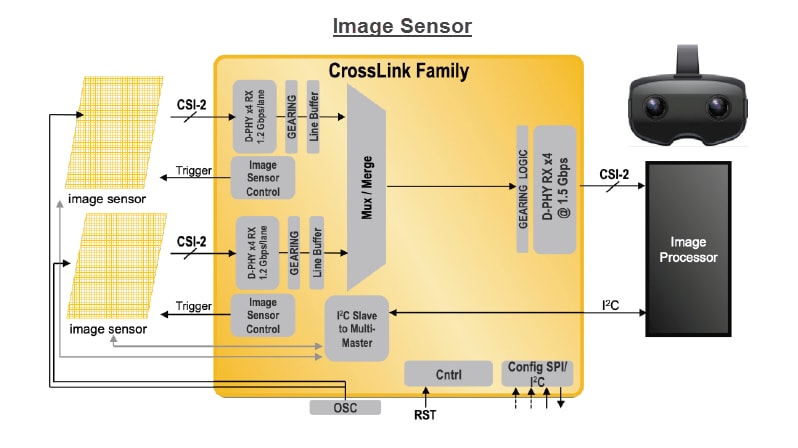

Bildsensor-Applikationsdiagramm
