Lattice Semiconductor Nexus-Plattform

Die Lattice Semiconductor Nexus-Plattform kombiniert das langjährige stromsparende FPGA-Know-how von Lattice mit der führenden 28-nm-FD-SOI-Halbleiterherstellungstechnologie (Fully Depleted Silicon on Insulator, FD-SOI). Mit dieser Plattform ermöglicht Lattice die schnelle Entwicklung mehrerer Bauteilfamilien, die einen geringen Stromverbrauch, eine hohe Leistungsfähigkeit, eine hohe Zuverlässigkeit und einen kleinen Formfaktor bieten.

Die Nexus-FPGA-Plattform von Lattice bietet drei Innovationsebenen:

  • Schaltung: 75 % geringer Stromverbrauch, 100-mal niedrigere Soft-Fehlerrate im Vergleich mit dem Bulk-Prozess
  • Architektur: Große Embedded-RAM-Blöcke optimieren die Implementierung von gängigen KI-Algorithmen
  • Lösungen: Bereitstellung umfassenderer Lösungen mit IP, Referenzdesigns und Software-Stapeln

Videos

Schaltung

Lattice Semiconductor Nexus-Plattform
  • Programmierbare Back-Vorspannung, die durch das isolierte Gate der FD-SOI-Technologie ermöglicht wird und eine Optimierung des Betriebsverhaltens/der Leistung liefert
  • Reduzierung der Größe des kritischen Bereichs (orange) bietet eine 100-mal bessere SER-Zuverlässigkeit
  • FD-SOI nutzt den Bulk-CMOS-Prozess und verfügt über weniger Verarbeitungsschritte

Bauweise

Lattice Semiconductor Nexus-Plattform
  • Optimiert für Edge-Computing mit großem Embedded-RAM
  • Verbessert die Leistungsfähigkeit durch Vermeidung von Off-Chip-Speicherzugriff
  • Eliminiert den Stromverbrauch im Zusammenhang mit dem Zugriff auf externen Speicher

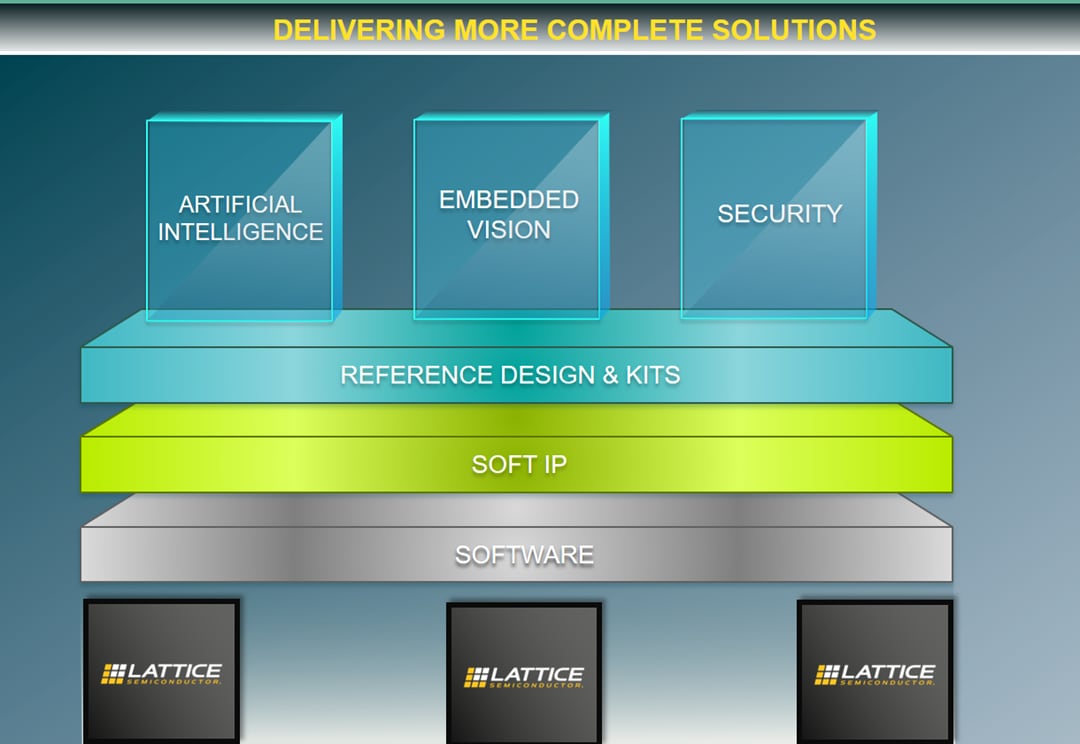

Lösungen

Lattice Semiconductor Nexus-Plattform
  • Lösungen konzentrieren sich auf KI, Embedded-Vision und Sicherheit
  • Referenzdesign, Kits, Soft-IP und Software beschleunigen die Produktentwicklung
  • Vollständige End-to-End-Lösungsangebote ermöglichen eine schnellere Markteinführung
