Littelfuse CH1P050N Stromsensoren
Littelfuse CH1P050N Stromsensoren sind für die Messung von AC, DC oder Impulsströmen mit galvanischer Trennung zwischen Primär- und Sekundärschaltungen ausgelegt. Die Open Loop Hall-Effekt -Stromsensoren bieten eine hohe Immunität gegenüber externen Störungen und einen geringen Einführungsverlust. Die CH1P050N Stromsensoren von Littelfuse ermöglichen eine einfache Montage durch automatisierte Handhabung in einer sehr kleinen Gehäusegröße.
Merkmale
- Hall-Effekt-Sensor im offenen Regelkreis
- Einzelne +5 V Stromversorgung
- Referenzspannungsanschluss
- Programmierbarer Analogausgang
- Integrations-Frequenzfilter
- PCB Durchsteckmontage
- Betriebstemperaturbereich von -40 °C <>< +105="">
- Primärer Nenn-RMS-Strom von 20A/32A/40A/50A
- Primärer Messbereich bis 50A/80A/100A/125A
- Normen
- EN50178: 1997
- IEC61010-1: 2010
- UL 508: 2013
Applikationen
- Statischer Wandler für DC-Motor Laufwerke
- Umrichter (DC)
- AC Variable Geschwindigkeits-Laufwerke
- Haushaltsgeräte
- Unterbrechungsfreie Stromversorgungen
- Nebenwiderstände - Austausch-LÖSUNG

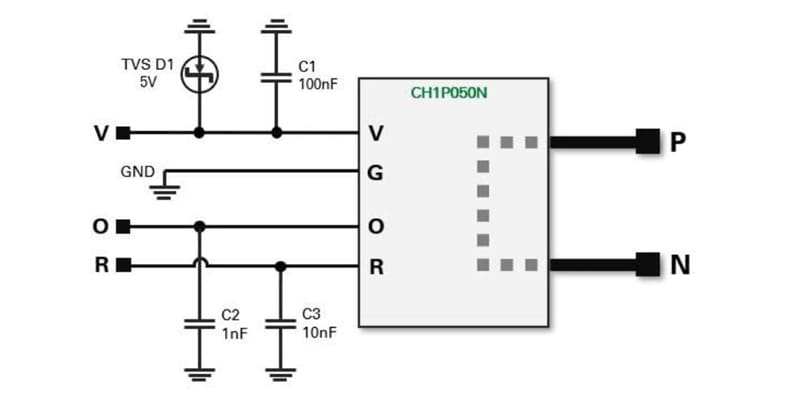

Typische Applikation
Funktionsdiagramm
