Littelfuse SMF4L-T1G TVS-Dioden mit niedrigem Ableitstrom
Die SMF4L-T1G TVS-Dioden (Transient Voltage Suppressor) mit niedrigem Ableitstrom von Littelfuse sind zum Schutz von empfindlichen Systemen oder Bauelementen vor Hochspannung und hohen Energietransienten ausgelegt. Diese Dioden bieten eine schnelle Anschwingzeit von weniger als 1Nns, eine niedrige Zener-Impedanz, einen hohen Stoßstrom und gute Klemmfähigkeiten. Die SMF4L-T1G TVS-Diode hat eine unidirektionale Spitzensperrspannung von 5 V bis 78 V und eine maximale Spitzenverlustleistung von 400 W. Die SMF4L-T1G Dioden mit niedrigem Ableitstrom eignen sich hervorragend für den Schutz von I/O-Schnittstellen, VCC-Bussen und anderen empfindlichen Schaltungen, die in Mobiltelefonen, tragbaren Elektronikgeräten und Büromaschinen verwendet werden.Der niedrige Ableitstrom eignet sich besonders gut für batteriebetriebene Elektronik, Netzteile und andere Industrie- und Unterhaltungselektronik-Applikationen.
Merkmale
- Zener-Transienten-Überspannungsschutzvorrichtungen
- Maximaler Betriebssperrspannungsbereich von 5 V bis 78 V für unidirektional
- Spitzenleistung von 400 W bei 1 ms
- DC-Verlustleistung von 385 mW bei (TA=25 °C)
- Geringer Kriechverlust
- Die Anschwingzeit beträgt in der Regel < 1 ns
- ESD-Einstufung der Klasse 3 (>16 kV) gemäß Human-Body-Modell
- Betriebstemperaturbereich: -55 °C bis +150 °C
- IEC-61000-4-2 ESD 30 kV (Luft) und 30 kV (Kontakt)
- Schnelle elektrische Transienten (EFT) von 40 A gemäß IEC 61000-4-4
- Kleiner Footprint von 8,45 mm2
- Geliefert in 8 mm Gurtverpackung (3000 Einheiten pro Rolle)
- Leitungsausrichtung im Band (Kathodenleitung zu Perforationslöchern)
- Bleifrei und RoHS-konform
Applikationen
- Handys
- Tragbare Elektronik
- Industrieapplikationen
- Unterhaltungselektronik
- Netzteile
- Büromaschinen
- Batteriebetriebene Elektronik
Funktionsdiagramm
Leistungsdiagramme

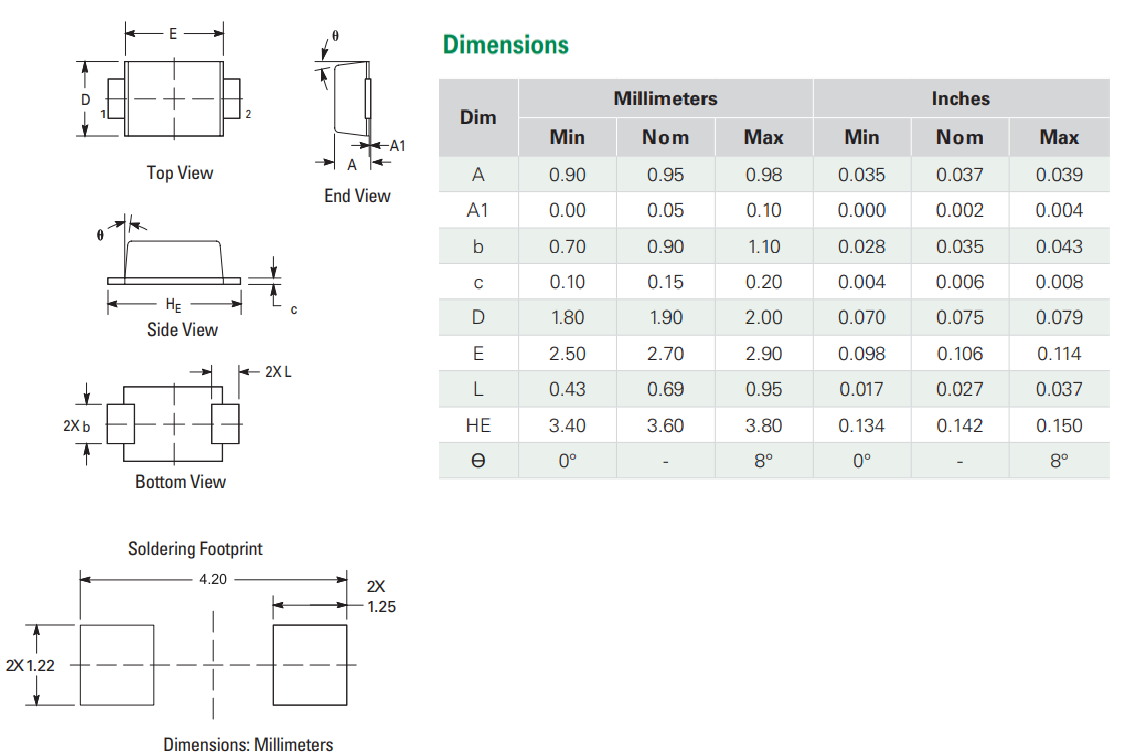

Abmessungen – Zeichnung
Veröffentlichungsdatum: 2023-08-18
| Aktualisiert: 2023-08-22
