Littelfuse SV8012x 12-A-SCRs mit hoher Sperrschichttemperatur
Littelfuse SV8012x 12-A-SCRs mit hoher Sperrschichttemperatur bieten einen niedrigen Datenstrom und eine hohe DV/DT-Leistung. Diese SCRs verfügen über ein Ableitvermögen bis zu 120 A bei einem Halbzyklus von 60 Hz und einer maximalen Sperrschichttemperatur von 150 °C. Die SV8012x SCRs sind RoHS-konform, halogenfrei und gemäß UL1557 als elektrische Halbleiterbauteile anerkannt. Die intern isolierten Gehäuse der SCRs vereinfachen die Wärmeableitung mit einer hohen Isolationsspannung. Die SV8012x werden in AC-Generator-Gleichrichtern (ACG), Batteriespannungsreglern, generischen Wandlern und Einschaltstrom-Controllern in AC-DC-Applikationen verwendet. Die SCRs werden auch in Elektrowerkzeugen und Haushaltsgeräten eingesetzt.
Merkmale
- Niedriger Gate-Strom
- Hohe dv/dt-Leistung
- Ableitvermögen bis zu 120 A bei einem Halbzyklus von 60 Hz
- Maximale Sperrschichttemperatur: 150 °C
- Durchlassstrom: 12 ARMS bei Tc=130 °C
- Durchschnittliche Gate-Verlustleistung: 0,5 W bei TJ=150 °C
- UL1557 als elektrische Halbleiterbauteile
- RoHS-konform und halogenfrei
- Konform mit dem MSL 1 JEDEC-J-STD-020D-Standard
- Erfüllen den ANSI/J-STD-002, Kategorie 3 und Test A Lötbarkeitsstandard
Applikationen
- AC-Generator(ACG)-Gleichrichter
- Batterie-Spannungsregler
- Generische Wandler
- Elektrowerkzeuge
- Einschaltstrom-Controller in AC-DC-Bauteilen
- Haushaltsgeräte
Leistungsdiagramme

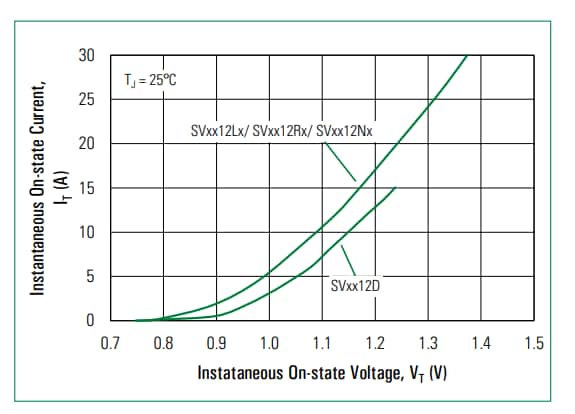

Durchlassstrom gegenüber Durchlassspannung (typisch)
Veröffentlichungsdatum: 2023-05-04
| Aktualisiert: 2023-05-26
