MACOM CMPA1C1D080F 90-W-GaN-MMIC-Leistungsverstärker
Der Wolfspeed CMPA1C1D080F 90-W-GaN-MMIC-Leistungverstärker mit 12,75 GHz bis 13,25 GHz nutzt den leistungsstarken 0,25-µm-GaN-auf-SiC-Produktionsprozess. Der CMPA1C1D080F Verstärker verfügt über einen Betriebsfrequenzbereich von 12,75 GHz bis 13,25 GHz, der für die Satellitenkommunikation ausgelegt ist. Der CMPA1C1D080F von Wolfspeed/Cree bietet eine Intermodulationsleistung der 3. Ordnung von -30 dBc bei einer Gesamtausgangsleistung von 20 W.
Merkmale
- PSAT: 90 W (typisch)
- Leistungswirkungsgrad von >21 % (typisch)
- Kleinsignal-Gain: 25 dB
- Ausgangsleistung insgesamt bei -30 dBc IM3: 20 W
- Betrieb bis zu 40V
Spezifikationstabelle

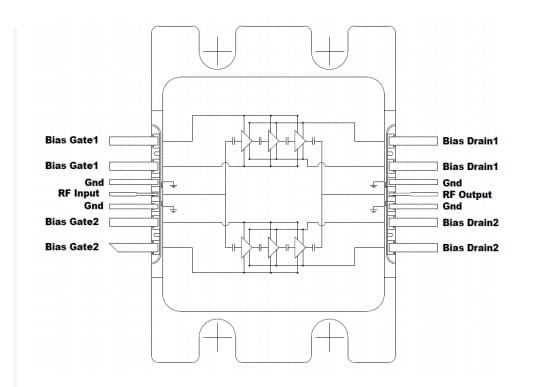

Applikations-Schaltplan
Development Tools
MACOM CMPA1C1D080F-AMP Evaluierungsboard
Ermöglicht Benutzern die Evaluierung des CMPA1C1D080F 90-W-GaN-MMIC-Leistungsverstärkers mit 12,75 GHz bis 13,25 GHz.
Veröffentlichungsdatum: 2021-09-10
| Aktualisiert: 2024-01-19
