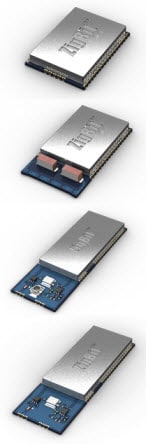

Die drahtlosen Module der Serie Atmel ZigBit™ sind ultra kompakte, sparsame, hochsensible IEEE 802.15.4/ZigBee® OEM-Module, die auf einer Atmel Mixed-Signal-Hardware-Plattform basieren. Die drahtlosen Module der Serie Atmel ZigBit™, die weniger als einen Quadratzoll Platz einnehmen, wurden für Funksensoren, Steuerungs- und Datenerfassungsanwendungen entwickelt. Diese ZigBit-Module machen den Einsatz einer kostspieligen und zeitaufwendigen HF-Entwicklung überflüssig und verkürzen die Produkteinführungszeit zahlreicher drahtloser Anwendungen. Der solide Aufbau der neusten Atmeldrahtlosen MCU-Hardware-Plattform ermöglicht ZigBit eine hervorragende Funkleistung, einen sehr sparsamen Energieverbrauch sowie einen außergewöhnlich einfachen Einbau. Die
Atmel ZigBit™ Serie drahtloser Module ist mit dem robusten IEEE 802.15.4/ZigBee-Stack kompatibel. Dieser unterstützt ein selbstreparierenden, selbstorganisierendes Maschennetzwerk und optimiert gleichzeitig den Netzwerkverkehr sowie den Energieverbrauch. Atmel bietet zwei Stack-Konfigurationen: BitCloud und SerialNet. BitCloud ist eine ZigBee PRO-zertifizierte Entwicklungsplattform, die drahtlose, zuverlässige, skalierbare und sichere Anwendungen auf AtmelZigBit-Modulen unterstützt. SerialNet ermöglicht die Programmierung des Moduls über die serielle AT-Command-Schnittstelle.
Zahlreiche Schnittstellenarten (analoge und digitale):
9 GPIO-, 2 IRQ-Reserveleitungen
4 ADC- Leitungen + 1 Leitung für Steuerung der Versorgungsspannung (bis zu 9 Leitungen, wenn JTAG deaktiviert)
UART mit CTS/RTS-Steuerung
USART
I2C
SPI
1-Wire
Bis zu 30, als GPIO konfigurierbare, Leitungen
Möglicher Eintrag der eigenen MAC-Adresse in den EEPROM
IEEE 802.15.4-konformer Transceiver
Integrierte BitCloud Software, mit seriellem Bootloader und AT-Befehlsset
Vorteile
Kleiner physischer Footprint und niedriges Profil für den optimalen Einbau, selbst in den kleinsten Geräten
Maschennetzwerk-Funktion
Einfaches, günstiges Test-Kit
Einzelquelle für die Unterstützung von HW und SW
Anwendungsbereiche
Gebäudeautomatisierung und -überwachung
Beleuchtungssteuerungen
Drahtlose Rauch- und CO-Melder
Strukturelle Integritätskontrolle
HVAC-Überwachung & Steuerung
Bestandsverwaltung
Umgebungsüberwachung
Sicherheit
Wassermessung
Industrielle Überwachung
Maschinenzustands- und Leistungsüberwachung
Überwachung von Systemanlageparametern, wie Temperatur, Druck, Durchfluss, Tankstand, Feuchtigkeit, Vibration usw.
Zählerfernauslesung (AMR)
ATZB-24-A2/B0 ZigBit™ 2,4GHz Drahtlose Module

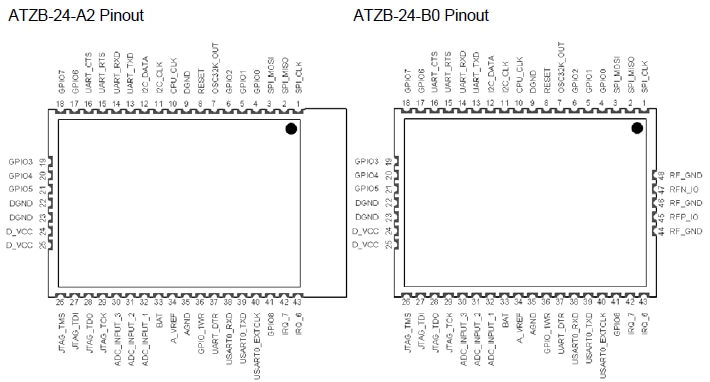

Zwei unterschiedliche Ausführungen der drahtlosen Module Atmel ZigBit™ 2,4GHz sind verfügbar: das ATZB-24-B0-Modul mit symmetrischem HF-Port für Anwendungen, die PCB- oder eine externe Antenne verwenden können, und das ATZB-24-A2-Modul mit einer Dual-Chip-Antenne, die die Bedürfnisse von integrierten Anwendungen abdeckt und ein kleines Footprint-Antennendesign bietet.
Technische Daten

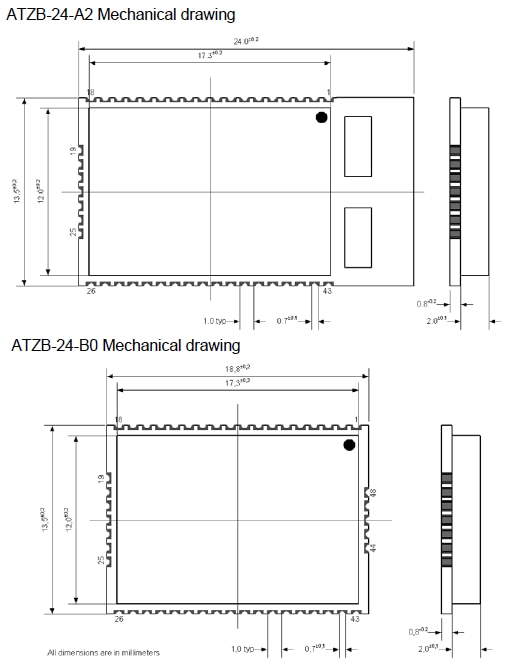

Abmessungen: 24 x 13,5 x 2,0mm für das ATZB-24-A2-Modul und 18,8 x 13,5 x 2,0mm für das ATZB-24-B0-Modul
Innovatives (angemeldetes Patent) symmetrisches Dual-Chip-Antennendesign mit einer Antennenverstärkung von etwa 0dBi (für ATZB-24-A2)
RX-Empfindlichkeit: -101dBm
Hervorragende Leistungsübertragungsbilanz: 104dB
Bis zu 3dBm Ausgangsleistung
Energieverbrauch: < 6μA im Standby-Modus, 19mA im RX-Modus, 18mA im TX-Modus
Optionale Antennen-Referenzdesigns
2,4GHz ISM-Band
Vorteile
Klassenbeste HF-Link-Bandbreite
Einfacher Aufbau mit 2-Schicht-PCB
Umfangreiche Speicherkapazität für Benutzer-Software

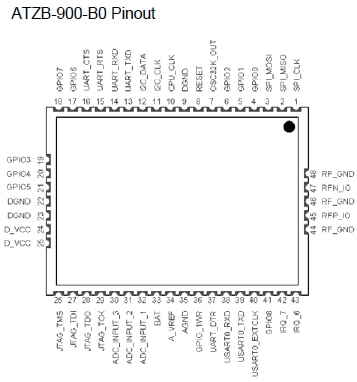

Die drahtlosen Module Amtel ZigBit™ 700/800/900MHz sind erweiterte, 784/868/915MHz Module. Diese Module sind die neusten Mitglieder der ZigBit-Produktreihe und verfügen über einen Ausgangs-Leistungsverstärker sowie einen rauscharmen Eingangsverstärker.
Technische Daten

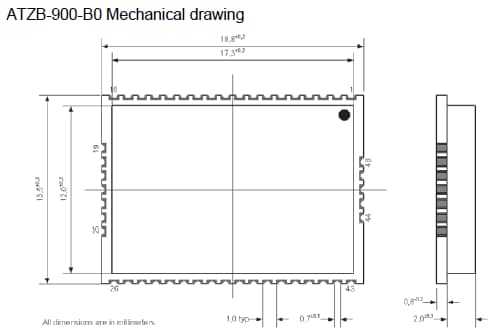

Abmessungen: 18,8 x 13,5mm
RX-Empfindlichkeit: -110dBm
Hervorragende Leistungsübertragungsbilanz: 120dB
Bis zu 11dBm Ausgangsleistung
Energieverbrauch: < 6μA im Standby-Modus
Optionale Antennen-Referenzdesigns
868/915MHz Bandbreite
784MHz Chinesische Bandbreite
Vorteile
Über 6km (4 Meilen) direkte Sichtverbindung im Außenbereich
Die Amtel ZigBit™ verstärkten drahtlosen 2,4GHz Module verfügen über erweiterte Bereiche sowie über einen Ausgangs-Leistungsverstärker und einen rauscharmen Eingangsverstärker. Zwei unterschiedliche Ausführungen sind für die verstärkten 2,4GHz ZigBit-Module verfügbar: das ATZB-A24-UFL mit eingebautem U.FL-Antennenanschluss und das ATZB-A24-U0 mit asymmetrischem HF-Ausgang.
Technische Daten

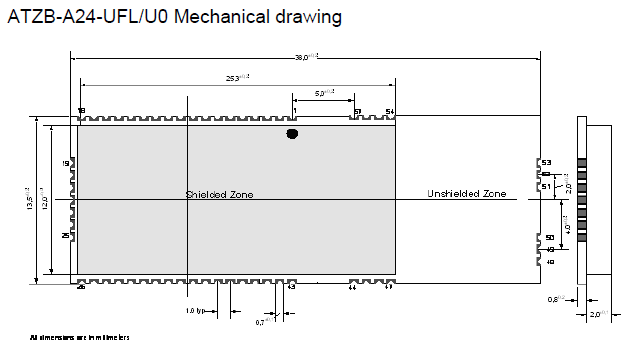

Abmessungen: 38,0 x 13,5 x 2,0mm
RX-Empfindlichkeit: -104dBm
Hervorragende Leistungsübertragungsbilanz: 124dB
Bis zu +20dBm Ausgangsleistung
Energieverbrauch: < 6μA im Standby-Modus, 23mA im RX-Modus, 50mA im TX-Modus
2,4GHz ISM-Band
Vorteile
Erweiterte Bereiche durch zusätzliche PA und LNA
Ultra niedriger Energieverbrauch mit noch nie da gewesenen Bereichen
Schnelle Einsatzfähigkeit durch den eingebauten U.FL-Anschluss (ATZB-A24-UFL)
Flexibilität durch den Einsatz unterschiedlicher Antennen für alltägliche Anwendungen
