Microchip Technology ADM00861 230VAC-LED-Lastboard
Das ADM00861 230VAC-LED-Lastboard von Microchip Technology ist für den Betrieb mit dem CL8800 LED-Treiberboard (ADM00866) oder mit dem CL88030 LED-Treiberboard (ADM00860) ausgelegt, um die Leistungsfähigkeit der CL8800 und CL88030 sequentiellen LED-Lineartreiber von Microchip Technology zu demonstrieren.
Das ADM00861 230VAC-LED-Lastboard verfügt über 12 LEDs, die in vier Taps gruppiert sind. Ein 10-Draht-Flachkabel-Eingangssteckverbinder ermöglicht eine einfache Verbindung zu den ADM00866 oder ADM00860 LED-Treiberboards. Zusammen demonstrieren das Treiber- und Lastboard die CL8800 oder CL88030 stromsparende LED-Antriebsrichtung aus AC-Stromnetzen. Ein On-Board-NTC-Thermistor bietet einen Übertemperaturschutz und ein PTC-Thermisor bietet einen Überstromschutz. Keine zusätzlichen Kondensatoren, EMI-Filter oder Leistungsfaktor-Verbindungsschaltungen sind erforderlich.
Merkmale
- Für die Auswertung von:
- CL8800 Sequentieller LED-Lineartreiber
- CL88030 Sequentieller LED-Lineartreiber
- 12 in Reihe geschaltete LEDs (OSRAM DURIS S 8 LED GW P9LR31.EM), sequentiell angetrieben durch 4 Taps
- LED-Last-Stiftkühlkörper
- Murata PRG18BC3R3MM1RB 3,3Ω-PTC-Thermistor
- Murata NCP18WM474J03RB 470KΩ-NTC-Thermistor
- 10-Draht-Flachkabel-Eingangssteckverbinder
- Thermisches Doppelseiten-Klebeband
- Erfordert ein CL8800 LED-Treiberboard (ADM00866) oder ein CL88030 LED-Treiberboard (ADM00860)
Verwandte Produkte
Microchip Technology ADM00860 230VAC-LED-Treiber-Evaluierungsboard
Demonstrationsplattform und Designreferenz für den CL88030 sequentiellen Offline-LED-Lineartreiber.
Verbindungsdiagramm

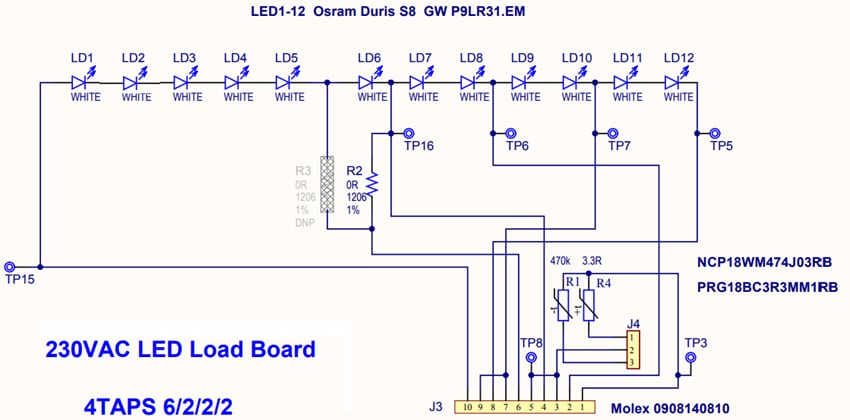

Schaltplan
