Microchip Technology AVR16EA28/32/48 AVR® EA Mikrocontroller

Microchip Technology AVR16EA28/32/48 AVR® EA Mikrocontroller implementieren die AVR-CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 20 MHz betrieben wird. Die AVR-EA-Produktfamilie ermöglicht eine flexible und stromsparende Architektur, einschließlich Event System, genauer analoger Subsysteme und erweiterter digitaler Peripherie. Die MCUs bieten 16 KB Flash, 2 KB SRAM und 512 Bytes EEprom. Die AVR-EA-MCUs AVR16EA28/32/48 von Microchip sind in 28-, 32- und 48-poligen Gehäusen untergebracht.

Merkmale

  • AVR® CPU
    • Betrieb von bis zu 20 MHz
    • Einzelzyklus-I/O-Zugang
    • 2-Level-Interrupt-Controller
    • 2-cycle hardware-Multiplikator
    • Versorgungsspannungsbereich von 1,8 V bis 5,5 V
  • Speicher
    • 16 KB systeminterner programmierbarer Flash-Speicher mit echtem Read-While-Write-Betrieb
    • 2 KB SRAM
    • 512 EEPROM
    • 64 B Benutzerzeile im nichtflüchtigen Speicher, der die Daten beim Löschen des Chips behält und programmiert werden kann, während das Gerät gesperrt ist
    • Ausdauer zum Schreiben/Löschen
      • Flash bei 10.000 Takten
      • EEprom bei 100.000 Takten
    • Datenhaltung von 40 Jahren bei +55 °C
  • System
    • Power-on-Reset-Schaltkreis (POR)
    • Brown-out-Detektor (BOD) mit benutzerprogrammierbaren Pegeln
    • Spannungspegelüberwachung (VLM) mit Unterbrechung auf einem programmierbaren Pegel über dem BOD-Pegel
    • Taktausfallerkennung (CFD)
    • Taktoptionen
      • Hochpräziser interner Hochfrequenz-Oszillator mit wählbarer Frequenz bis zu 20 MHz (OSCHF)
      • Automatische Abstimmung für eine verbesserte interne Oszillatorgenauigkeit
      • Interner 32,768-kHz-Oszillator mit extrem geringem Stromverbrauch (OSC32K)
      • Externer 32.768kHz Quarzoszillator (XOSC32K)
      • Externer Takteingang
      • Externer Hochfrequenz-Quarzoszillator (XOSCHF) mit Taktausfallerkennung
    • Einzelpin-UPDI (Unified Program Debug Interface, UPDI)
    • 3 x Schlafmodi
      • Leerlauf der gesamten Peripherie, die für eine sofortige Aktivierung betrieben wird
      • Standby mit einem konfigurierbaren Betrieb einer ausgewählten Peripherie
      • Abschaltung mit vollständiger Datenhaltung
  • Temperaturbereiche
    • Industrielle Umgebungstemperatur: -40 °C bis +85 °C
    • Erweiterte Umgebungstemperatur: -40 °C bis +125 °C
  • Peripheriegeräte
    • 2 x 16-Bit-Timer/Zähler Typ A (TCA) mit 3 x Vergleichskanälen für PWM- und Wellenformerzeugung
    • 4 x 16-Bit-Timer/Zähler Typ B (TCB) mit Eingangserfassung für Erfassungs- und Signalmessungen
    • 1x 16-Bit-Echtzeitzähler (RTC), der mit einem externen Quarz oder einem internen Oszillator betrieben werden kann
    • 3x USARTs mit fraktioniertem Baudratengenerator, Auto-Baud und Start-of-Frame-Erkennung
    • 1 x Serielle Host-/Client-Peripherieschnittstelle (SPI)
    • 1 x 2-Wire-Schnittstelle (TWI) mit Dual-Adressenübereinstimmung
      • Unabhängiger Host- und Client-Betrieb (Dual-Modus)
      • Philips I2C-kompatibel
      • Standardmodus (Sm, 100 kHz)
      • Schnellmodus (Fm, 400 kHz)
      • Schnellmodus Plus (Fm+, 1 MHz)
    • Event System für CPU-unabhängige und vorhersehbare interperiphere Signalgebung
    • Konfigurierbare benutzerdefinierte Logikschaltung (CCL) mit bis zu 4 x programmierbaren Lookup-Tabellen (LUTs)
    • 1 x differenzieller 12-Bit-Analog-Digital-Wandler (ADC), 375 kS/s, der einen Verstärker mit programmierbarer Gain (PGA), 1 bis 16 Gain auf dem Eingangssignal enthält
    • 1x 10-Bit-Digital-Analog-Wechselrichter (DAC)
    • 2 x Analog-Komparatoren (ACs) mit Fenstervergleichsfunktionen
    • Mehrere Spannungsreferenzen (VREF)
      • 1,024 V
      • 2,048 V
      • 2,500 V
      • 4,096 V
      • VREFA
      • VDD
    • Automatisierter zyklischer Redundanzprüfungs-Flash-Programmspeicher-Scan (CRC)
    • Watchdog-Timer (WDT) mit Window-Modus mit separatem On-Chip-Oszillator
    • Externe Unterbrechung auf allen Universal-Pins
  • I/O und Gehäuse
    • 24x bis 42x programmierbare I/O-Kontaktstifte
    • 28-polige VQFN 4mm x 4mm, SPDIP und SSOP
    • 32-Pin-VQFN von 5 mm x 5 mm und TQFP von 7 mm x 7 mm
    • 48-polige VQFN 6 mm x 6 mm und TQFP 7 mm x 7 mm

Applikationen

  • Industrieapplikationen
  • Verbraucher
  • Haushaltsgeräte
  • Regelsysteme mit geschlossenem Regelkreis
  • Fahrzeuganwendungen
  • IoT
  • Sensorknoten
  • Sekundäre Sicherheitsüberwachung

AVR® EA-Produktfamilie – Übersicht

Infografik - Microchip Technology AVR16EA28/32/48 AVR® EA Mikrocontroller

Verwandte Produkte

Microchip Technology AVR® EA-Produktfamilie Mikrocontroller (MCUs)

Die Bauteile verwenden die AVR® CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 20 MHz betrieben wird.

Learn Moreüber Microchip Technology AVR® EA-Produktfamilie Mikrocontroller (MCUs) View Productsverwandt mit Microchip Technology AVR® EA-Produktfamilie Mikrocontroller (MCUs)

Microchip Technology AVR32EA28/32/48 Mikrocontroller

Bietet 32 KB Flash, 4 KB SRAM und 512 Byte EEPROM in 28-, 32- und 48-Pin-Gehäusen.

Learn Moreüber Microchip Technology AVR32EA28/32/48 Mikrocontroller View Productsverwandt mit Microchip Technology AVR32EA28/32/48 Mikrocontroller

Microchip Technology AVR64EA28/32/48 AVR® EA-Mikrocontroller

Bieten 64 KB Flash, 6 KB SRAM und 512 Byte EEPROM in 28-, 32- und 48-Pin-Gehäusen.

Learn Moreüber Microchip Technology AVR64EA28/32/48 AVR® EA-Mikrocontroller View Productsverwandt mit Microchip Technology AVR64EA28/32/48 AVR® EA-Mikrocontroller

Weitere Ressourcen

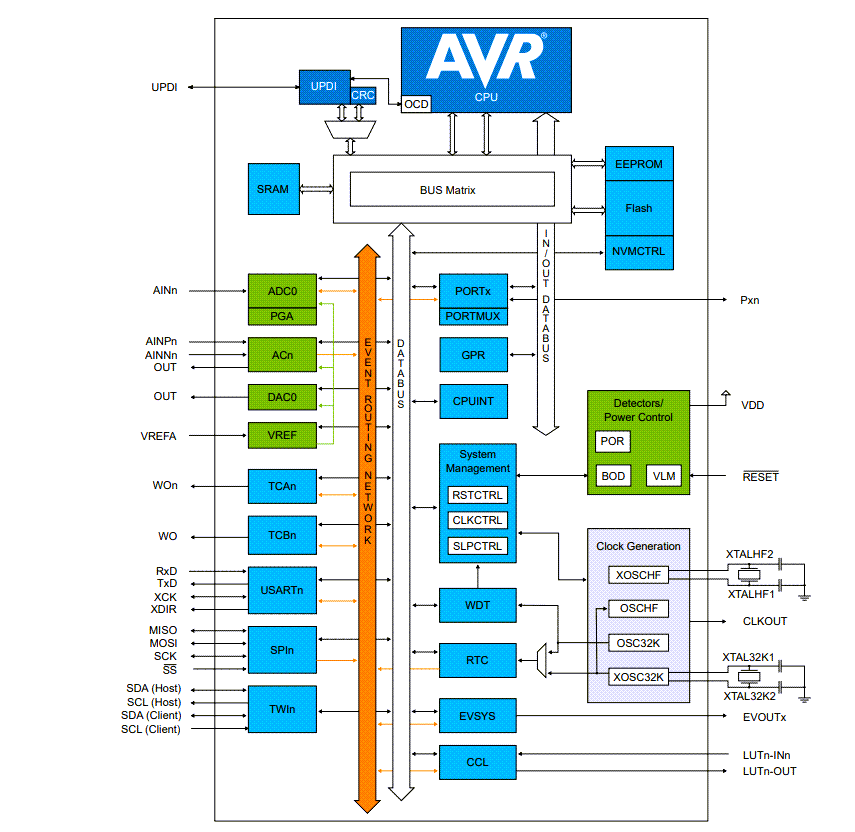

Blockdiagramm
