Microchip Technology AVR64DD32 Curiosity Nano Evaluierungskit (EV72Y42A)
Das Microchip Technology AVR64DD32 Curiosity Nano Evaluierungskit ist zur Evaluierung der AVR® DD-Mikrocontroller ausgelegt. Die AVR64DD32 Hardware-Plattform verfügt über den bestückten AVR64DD32 MCU. Das AVR64DD32 Board bietet einen einfachen Zugriff auf die Funktionen des AVR64DD32, der sowohl von der MPLAB® X IDE als auch von Microchip Studio unterstützt wird, um das Bauteil in ein benutzerdefiniertes Design zu integrieren. Die Curiosity Nano Evaluierungsboards enthalten einen On-Board-Debugger und erfordern keine externen Tools zum Programmieren und Debuggen der AVR64DD32 MCUs.
Merkmale
- AVR64DD32 Mikrocontroller
- Eine gelbe Benutzer-LED
- Ein mechanischer Benutzerschalter
- Ein 32,768-kHz-Quarz
- Ein 24-MHz-Quarz
- On-Board-Debugger:
- Board-Identifikation in Microchip MPLAB® X IDE und Microchip Studio
- Eine Ökostrom- und Status-LED
- Programmierung und Debugging
- Virtueller serieller Anschluss (CDC)
- Zwei Debug-GPIO-Kanäle (DGI GPIO)
- USB-betrieben
- Einstellbare Sollspannung:
- MIC5353 LDO-Regler gesteuert vom On-Board-Debugger
- Ausgangsspannung von 1,8 V bis 5,1 V (begrenzt durch USB-Eingangsspannung)
- Maximaler Ausgangsstrom von 500 mA (begrenzt durch Umgebungstemperatur und Ausgangsspannung)
Lieferumfang Kit
- AVR64DD32 Curiosity Nano Evaluierungsboard
- Zwei 100 mil, 1 x 19-polige Stiftleisten
Unterstützte Bauteile
Microchip Technology AVR DD 8-Bit-Mikrocontroller
Verwenden Sie die AVR® -CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 24 MHz betrieben wird.
Microchip Technology AVR64DD32/28 8-Bit-Multispannungs-I/O-MCUs
28- und 32-polige MCUs mit Mehrspannungs-I/O, die sich hervorragend für Sensorapplikationen und IoT-Endknoten eignen.
Microchip Technology AVR32/16DD14/20 Mikrocontroller (MCUs)
Verwendet eine AVR® -CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 24 MHz betrieben wird.
Microchip Technology AVR16/32DD28/32 AVR® DD Mikrocontroller
Verwendet eine AVR-CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 24 MHz betrieben wird.
Dazugehörige Plattform
Microchip Technology Curiosity Nano Entwicklungsplattform
Kompakte Entwicklungsplattform für 8-bit-PIC- und AVR-MCUs und ARM Cortex-Core-basierte 32-bit-SAM-MCUs.

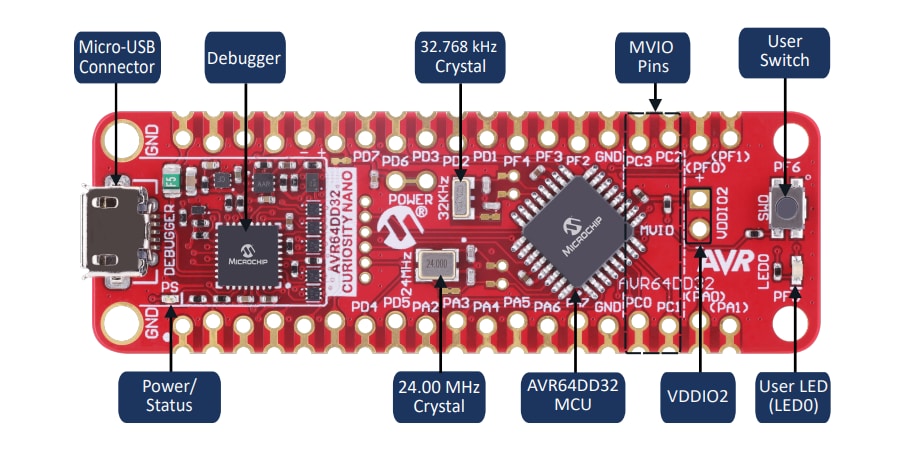

Board Layout
Development Tools
Microchip Technology Stromsparende 8-Bit-PIC®- und AVR®-Mikrocontroller-Tools
Ein Portfolio von Development Boards mit vollständigen Programm- und Debug-Funktionen.
Microchip Technology Druck-Demo mit AVR64DD32
Zeigt die Reaktionsfähigkeit des Widerstands an, da er LEDs basierend auf dem angewandten Druck beleuchtet.
