Microchip Technology AVR® EA-Produktfamilie Mikrocontroller (MCUs)

Microchip Technology AVR® Mikrocontroller der EA-Produktfamilie (MCUs) verwenden die AVR® CPU mit einem Hardware-Multiplikator, der mit Taktraten von bis zu 20 MHz betrieben wird. Diese werden mit 64 KB Flash, 6 KB SRAM und 512 Byte EEPROM geliefert. Die Mikrocontroller sind in 28-, 32-Pin- und 48-Pin-Gehäusen erhältlich. Die AVR EA-Produktfamilie nutzt die aktuellen Technologien von Microchip mit einer flexiblen und stromsparenden Architektur, einschließlich Event System, präzisen analogen Subsystemen und fortschrittlicher digitaler Peripherie.

Die AVR EA MCUs von Microchip Technology verfügen über integrierte analoge Hochgeschwindigkeits- und Hardware-basierte Core Independent Peripherals (CIPs) sowie über eine niedrige Leistungsaufnahme für effiziente Echtzeitsteuerungs-, Sensorknoten- und sekundäre Sicherheitsüberwachungsapplikationen. Für Design-Flexibilität und zur Optimierung des Board-Layouts des Benutzers werden diese Bausteine in 16KB bis 64KB Flash-Bausteinen in SPDIP-, SSOP-, TQFP- und VQFN-Gehäusen mit 28 bis 48 Pins angeboten. Diese AVR EA MCUs eignen sich gut für verschiedene Industrie-, Verbraucher-, Geräte-, Automobil-, Sensorknoten- und andere Applikationen. Der AVR EA-Produktfamilie von Mikrocontrollern (MCUs) ist eine ausgezeichnete Option für Steuersysteme mit geschlossenen Regelkreisdesigns Designs und sekundäre Überwachungsbauteile für Sicherheitsgründe.

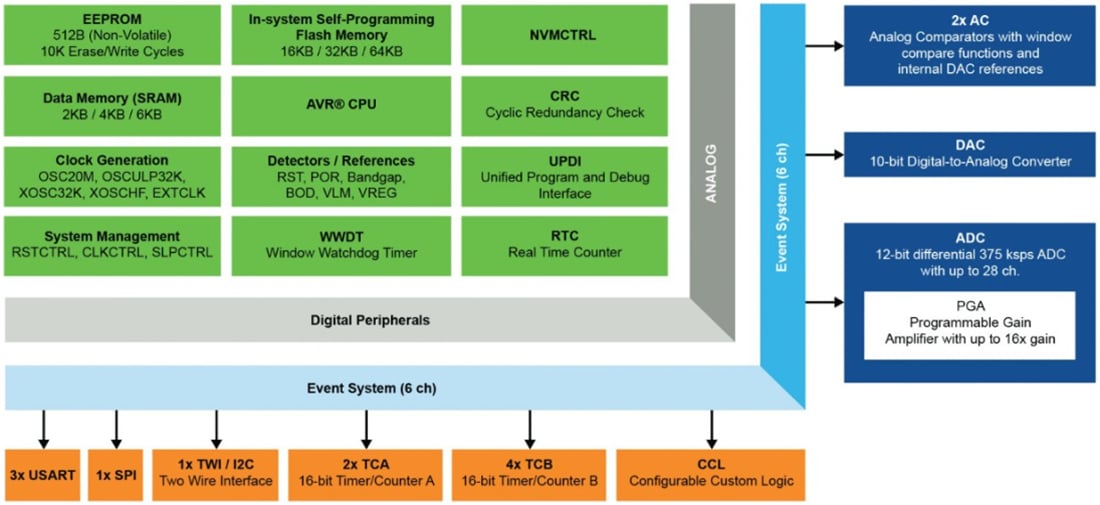

Merkmale

AVR CPU
- Betrieb von bis zu 20 MHz
- Einzelzyklus-I/O-Zugang
- Zwei-Stufen-Unterbrechungssteuerung
- Zweizyklus-Hardwaremultiplikator
- Versorgungsspannungsbereich: 1,8 V bis 5,5 V
Speicher
- 64KB systeminterner programmierbarer Flash-Speicher mit echtem Read-While-Write-Betrieb
- 6 KB SRAM
- 512 B EEPROM
- 64B Benutzerzeile im ausfallsicheren Speicher, der Daten beim Löschen des Chips beibehält und programmiert werden kann, während das Bauteil gesperrt ist
- Ausdauer zum Schreiben/Löschen
  - 10.000 Flash-Zyklen
  - EEPROM: 100.000 Zyklen
- Datenspeicherung von 40 Jahren bei 55°C
System
- Power-on-Reset-Schaltkreis (POR)
- Brown-out-Detektor (BOD) mit benutzerprogrammierbaren Pegeln
- Spannungspegelüberwachung (VLM) mit Unterbrechung auf einem programmierbaren Pegel über dem BOD-Pegel
- Taktausfallerkennung (CFD)
- Taktoptionen
  - Hochpräziser interner Hochfrequenz-Oszillator mit wählbarer Frequenz bis zu 20 MHz (OSCHF)
    - Automatische Abstimmung für eine verbesserte interne Oszillatorgenauigkeit
  - Interner 32,768-kHz-Oszillator mit extrem geringem Stromverbrauch (OSC32K)
  - Externer 32.768kHz Quarzoszillator (XOSC32K)
  - Externer Takteingang
  - Externer Hochfrequenz-Quarzoszillator (XOSCHF) mit Taktausfallerkennung
- Einzelpin-UPDI (Unified Program Debug Interface, UPDI)
- Drei Schlafmodi
  - Leerlauf der gesamten Peripherie, die für eine sofortige Aktivierung betrieben wird
  - Standby mit einem konfigurierbaren Betrieb einer ausgewählten Peripherie
  - Abschaltung mit vollständiger Datenhaltung

Peripherie
- Zwei 16-Bit-Timer/Zähler des Typs A (TCA) mit drei Vergleichskanälen für die PWM- und Wellenformerzeugung
- 4x 16-Bit Timer/Zählerart B (TCB) mit Eingangserfassung und Signalmessungen
- Ein 16-Bit-Echtzeit-Zähler (RTC), der von einem externen Quarz- oder internen RC-Oszillator betrieben werden kann
- Drei USARTs mit fraktioniertem Baud-Raten-Generator, Auto-Baud- und Start-of-Frame-Erkennung
- Eine serielle Peripherieschnittstelle (SPI) für Host/Client
- Eine Zwei-Draht-Schnittstelle (TWI) mit doppelter Adressanpassung
  - Unabhängiger Host- und Client-Betrieb (Dual-Modus)
  - Philips I²C-kompatibel
  - Standardmodus (Sm, 100 kHz)
  - Schnellmodus (Fm, 400 kHz)
  - Schnellmodus Plus (Fm+, 1 MHz)
- Event System für CPU-unabhängige und vorhersehbare interperiphere Signalgebung
- Konfigurierbare benutzerdefinierte Logikschaltung (CCL) mit bis zu vier programmierbaren Look-Up-Tabellen (LUT)
- Ein differenzieller 12-Bit-Analog-Digital-Wandler (ADC) mit 375 kS/s
  - Enthält einen programmierbaren Verstärker (PGA), 1x bis 16x Verstärkung auf dem EingangsSignal
- Ein 10-Bit-Digital-Analog-Wandler (DAC)
- Zwei Analogkomparatoren (AC) mit Fenstervergleichsfunktion
- Mehrere Spannungsreferenzen (VREF)
  - 1,024 V
  - 2,048 V
  - 2,500 V
  - 4,096 V
  - VREFA
  - V_DD
- Automatisierter zyklischer Redundanzprüfungs-Flash-Programmspeicher-Scan (CRC)
- Watchdog-Timer (WDT) mit Window-Modus mit separatem On-Chip-Oszillator
- Externe Unterbrechung auf allen Universal-Pins
I/O und Gehäuse
- 24 bis 42 programmierbare E/A-Pins
- 28-Pin VQFN 4x4, SPDIP und SSOP– 32-Pin VQFN 5x5 und TQFP 7x7
- 48-Pin VQFN 6x6 und TQFP 7x7
Temperaturbereiche
- Industrie: -40 °C bis +85 °C Umgebungstemperatur
- Erweitert: -40 °C bis +125 °C Umgebungstemperatur
