Microchip Technology dsPIC33CH Curiosity Development Board (DM330028)

Das Microchip Technology dsPIC33CH Curiosity Development Board (DM330028) bietet eine kostengünstige Entwicklungs- und Demonstrations-Plattform für dsPIC33CH Dual-Core-Digitalsignal-Controller. Das dsPIC33CH Curiosity Development Board wurde von Grund auf entwickelt, um in vollem Umfang von der Microchip MPLAB® X IDE (integrierte Entwicklungsumgebung) und der MPLAB Xpress Cloud-basierten IDE zu profitieren. Das Development Board enthält einen integrierten Programmierer/Debugger, erfordert keine zusätzliche Hardware und stellt damit einen Ausgangspunkt zur Erkundung der dsPIC33CH Dual-Core-Produktfamile dar.

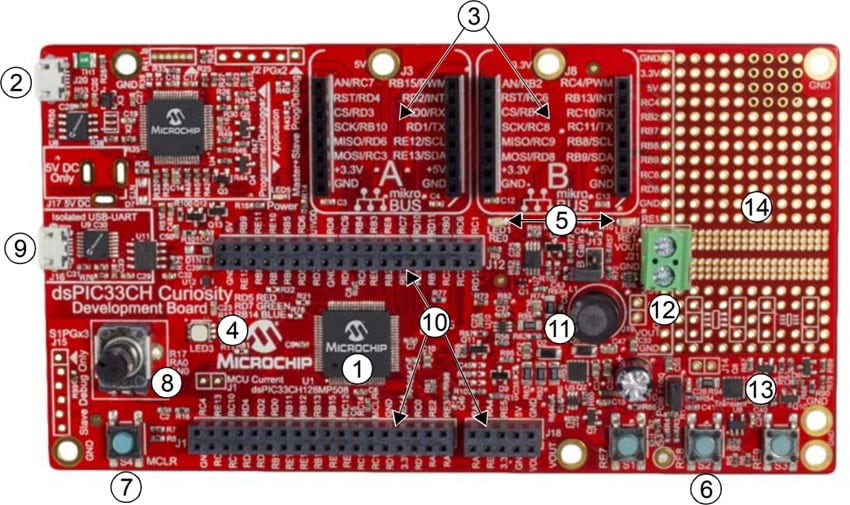

Board-Layout

Microchip Technology dsPIC33CH Curiosity Development Board (DM330028)

Merkmale

  1. Microchip Technology dsPIC33CH128MP508 Dual-Core-Digitalsignalcontroller
  2. Integrierter PICkit™-On-Board (PKOB) Programmierer/Debugger
  3. 2x MikroBus™-Schnittstellen für Hardware-Erweiterung, kompatibel mit zahlreichen bestehenden Click Boards™ von MikroElektronika (www.mikroe.com)
  4. 1x Rote/Grüne/Blaue (RGB) LED
  5. 2x Rote Universal-Anzeige-LEDs
  6. 3x Universal-Drucktasten
  7. 1x MCLR-Reset-Drucktaste
  8. 10k-Potentiometer
  9. Galvanisch isolierte USB-UART-Schnittstelle
  10. I/O-Pin-Zugangsstiftleisten mit einem Rastermaß von 100 mil für die Sondierung und den Anschluss an alle GPIO-Pins der Ziel-Mikrocontroller
  11. Test-Schaltkreis für das konfigurierbare Schaltnetzteil (SMT), der entweder über die Spannungsmodus- oder die Spitzenstrommodus-Steuerung in Abwärts-, Aufwärts- oder Auf-/Abwärtsmodi betrieben werden kann.
  12. Schraubanschluss der Ausgangsspannungswandler
  13. Konfigurierbarer Lastschritttransienten-Generator
  14. Universal-Durchgangsbohrung und SMT-Prototyping-Bereich
