Microchip Technology LAN8770 100BASE-T1 Ethernet-PHY-Transceiver

Microchip Technology LAN8770 100BASE-T1 Ethernet PHY-Transceiver sind kompakte, kostengünstige Einzelanschluss-Bauteile, die mit der Spezifikation IEEE 802.3bw-2015 konform sind. Der LAN8770 bietet eine Sende- und Empfangsleistung von 100 MBit/s über ein einziges ungeschirmtes Twisted-Pair-Kabel (UTP), das Kabellängen von bis zu mindestens 15 m ermöglicht.

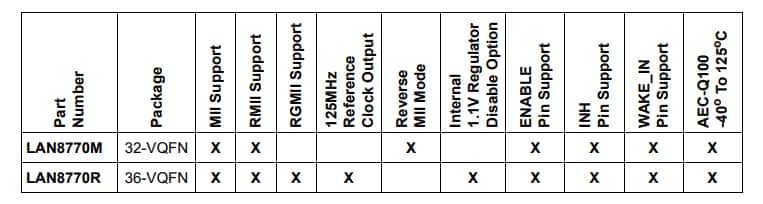

Die LAN8770 100BASE-T1 Ethernet-PHY-Transceiver von Microchip ermöglichen die Kommunikation mit einem Ethernet-MAC über Standard-MII/RMII/RGMII-Schnittstellen (nur RGMII LAN8770R). Außerdem ist ein optionaler 125-MHz- oder 50-MHz-Referenztaktausgang für RGMII- und RMII-Applikationen vorhanden. Der LAN8770M bietet einen Reverse-MII-Modus mit der Möglichkeit, zwei PHYs hintereinander zu verbinden. Eine integrierte SMI-Schnittstelle ermöglicht einen schnellen Registerzugriff und eine schnelle Konfiguration.

Die energieeffiziente LAN8770 EtherGREEN™-Technologie von Microchip bietet einen stromsparenden 100BASE-T1 PHY-Betrieb und einen extrem stromsparenden Schlafmodus mit lokaler Aktivierungsunterstützung (partielle Vernetzung), Sleep-Request-Erkennung und verschiedenen Wake-/Enable-Signalen für Stromsparmodi. Die FlexPWR® variablen I/O- und Core-Versorgungsspannungen bieten flexible Designoptionen und Möglichkeiten zur Stromeinsparung.

Erweiterte PHY-Diagnosefunktionen versorgen den Benutzer mit Fehlerbehebungsfunktionen, wie z. B. Kabelfehlererkennung von Kurzschlüssen oder Öffnungen, eine Empfängersignalqualitätsanzeige (SQI), Übertemperaturschutz, Unterspannungsschutz, vollständige Unterstützung von Status-Unterbrechungen und verschiedene Loopback- und Testmodi.

Der LAN8770 verfügt über einen Temperaturbereich von Klasse 1 Automotive (-40 °C bis +125 °C) und ist für AEC-Q100-Anwendungsfälle im Automotivebereich optimiert, darunter automatisierte Fahrerassistenzsysteme (FAS), Infotainment, Telematik, Smart-Antennen und fahrzeuginterne Hauptleitungen.

Merkmale

Einzelchip-Physical-Layer-Ethernet-Transceiver
Konform mit IEEE 802.3bw-2015 (100BASE-T1)
Unterstützt MII/RMII/RGMII (nur RGMII LAN8770R)
OPEN Alliance TC10 Support/Wake-Up-Support
Extrem stromsparender Schlafmodus
FlexPWR®-Technologie für das Leistungsmanagement
Erweiterte Signalqualitätsanzeige (SQI)
Übertemperatur- und Unterspannungsschutz

Umfassende Unterstützung für Status-Interrupts
Erweiterte Kabelreichweite
Kleine Footprint-Optionen – 32-Pin-VQFN-Gehäuse (5 mm x 5 mm) und 36-Pin-VQFN-Gehäuse (6 mm x 6 mm) mit benetzbaren Flanken
AEC-Q100, für Fahrzeuganwendungen qualifiziert
Automotive-Temperaturbereich der Klasse 1 (-40 °C bis +125 °C)
Microchip Bereit für die funktionale Sicherheit
