Microchip Technology LAN8814 4-Port Gigabit Ethernet Transceiver

Die LAN8814 4-Port-Gigabit-Ethernet-Transceiver von Microchip Technology sind stromsparende Ethernet-Physical-Layer-Transceiver (PHY) mit Quad-Port-Triple-Speed (10BASE-T/100BASE-TX/1000BASE-T), der die Übertragung und den Empfang von Daten auf CAT-5-, CAT-5e- und CAT-6-6-6-(UTP- (ungeschirmten verdrillten)) Kabeln bietet. Der LAN8814 unterstützt die QSGMII (Quad Serial Gigabit Media Independent Interface) und Q-USGMII (Quad Universal Serial Gigabit Media Independent Interface). Diese Schnittstellen bieten eine Chip-zu-Chip-Verbindung zu vier Gigabit-Ethernet-MACs unter Verwendung einer einzigen serialisierten Verbindung (Differenzialpaar) in jeder Richtung.

Die LAN8814 Transceiver von Microchip bieten hochpräzise Zeitstempelfunktionen, um IEEE-1588-Lösungen mit Ethernet-Schaltern von Microchip und benutzerdefinierten Lösungen basierend auf SoCs und FPGAs zu ermöglichen. Der LAN8814 bietet außerdem Unterstützung für Synchronous Ethernet (SyncE) und TSN-Frame-Preemption.

Durch die Verwendung von On-Chip-Abschlusswiderständen für die leitungsgebundenen Differenzialpaare und die Integration eines Linear-Drop-Out-Reglers (LDO) zur Ansteuerung eines kostengünstigen MOSFETs zur Versorgung des 1,1-V-Kerns werden die Leiterplattenkosten gesenkt und das Layout des Bausteins vereinfacht.

Der LAN8814 verfügt über Diagnosefunktionen, die den Systemaufbau und die Fehlersuche bei Produktionstests und der Produktentwicklung erleichtern. Die LinkMD TDR-basierten Kabeldiagnosefunktionen ermöglichen die Identifizierung fehlerhafter Kupferverkabelung. Integrierte Loop-Back-Funktionen verifizieren analoge und digitale Datenpfade.

Der LAN8814 befindet sich in einem 128-poligen RoHS-konformen TQFP-Gehäuse mit kommerziellen (0 °C bis +85 °C) und industriellen (-40 °C bis +85 °C) Temperaturbereichen.

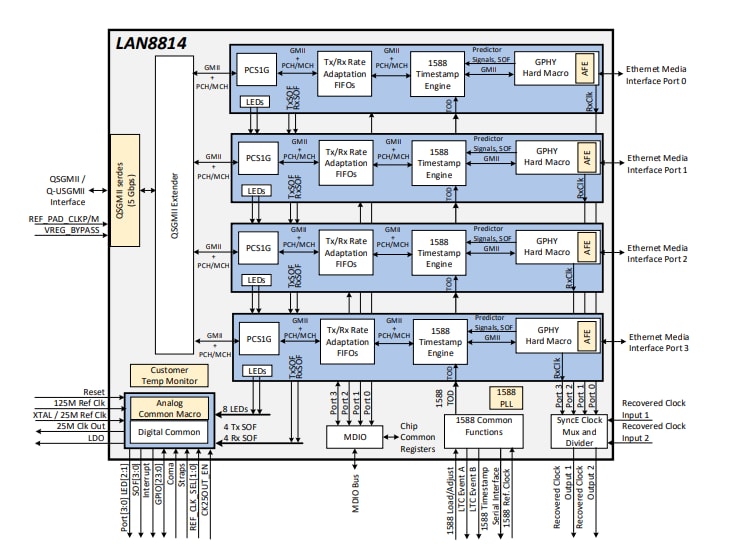

Merkmale

Gigabit-Ethernet-Transceiver mit vier Anschlüssen
QSGMII/Q-USGMII Version 1.3 MAC-Schnittstelle
Synchronous Ethernet (SyncE)-Unterstützung
- 2x konfigurierbare wiederhergestellte Taktausgänge
- Fast Link Failure (FLF) Anzeige
On-Chip-LDO-Controller für den Betrieb mit einer 2,5-V- oder 3,3-V-Versorgung
Großrahmenunterstützung bis zu 16 KB
Getaktet von Quarz oder externem 25/125 MHz Referenztakteingang
Unterstützung für zeitabhängige Vernetzung (Time-Sensitive Networking, TSN) Frame Preemption gemäß IEEE 802.3™-2018 Klausel 99
1588™-2008/PTP
- Layer-2-, UDP/IPv4- und UDP/IPv6-Formate
- Getaggte und nicht getaggte Rahmenformate
- Einstufige und zweistufige Arbeitsweise
- PTP-Genauigkeit: ±8 ns
- OC Master/Slave, BC und TC werden alle unterstützt
IEEE® 802.3-2018 Energieeffizientes Ethernet (EEE)
2 x programmierbare LED-Ausgänge pro Anschluss für link, Aktivität und Geschwindigkeit
Koma-Modus zur Verhinderung von Anschlussverbindungsprellungen beim Hochfahren und Synchronisieren von LEDs
24 x GPIOs
LinkMD® TDR-basierte Kabeldiagnose zur Identifizierung fehlerhafter Kupferverkabelung

Anzeige der Signalqualität
Loopback-Modus für Diagnosefunktionen
Automatischer MDI/MDI-X-Crossover zur Erkennung und Korrektur von Paarvertauschungen, Paarversatz und Paarpolarität
Gemeinsame MDIO-Schnittstelle (Management Data Input/Output) zur Konfiguration der PHY-Register
Interrupt-Pin-Option
Chip-Temperatursensor
Abschalt- und Stromsparmodi
- Energieerkennung und Abschaltung
- Abschaltung des Chips
- EEE Energiesparender Leerlaufmodus
- Intelligente Energieeinsparungen von bis zu 20 mW für Kabel <70 m
Betriebsspannungen
- 1,1 V (On-chip 1,1 V LDO mit externem FET) Digitalkern (VDDCORE)
- 1,1 V (VDDAL) und 2,5 V, 3,3 V (VDD33REF) analoger Betrieb
- 3,3 V, 2,5 V oder 1,8 V VDD-I/O (VDDIO)
- 3,3-V- oder 2,5-V-Transceiver (VDDAH)
128-poliges TQFP-Gehäuse (14 mm × 14 mm)
Temperaturunterstützung
- Handelsüblicher Temperaturbereich (0 °C bis +85 °C)
- Industrieller Temperaturbereich (-40°C bis 85°C)
