Der MCP19111 synchrone DC-DC-Abwärtsregler von Microchip kombiniert die Leistung und Leistungsfähigkeit eines analog-basierten Stromreglers mit der Flexibilität einer digital nachbearbeiteten Schnittstelle. Mit einer industrieführenden Analog-Konfigurierbarkeit integriert der MCP19111 einen Analog-Regler mit einem konfigurierbaren Spitzenstrommodus, synchronen MOSFET-Treiber, LDO und vollständig funktionsfähigen PIC® Mikrocontroller. Der integrierte Mikrocontroller ermöglicht ein digitales Frontend, was eine schnelle und einfache Konfiguration und Anpassung dieser Stromversorgungsregler ermöglicht, um die Anforderungen der Zielanwendungen anzupassen.
Merkmale
Einzelkanal
VIN-Bereich: 4,5V bis 32,0V
Integrierter, synchroner MOSFET-Treiber:
Logikpegel-Antrieb (5V)
2A-Quell-/4A-Senk-Antriebsstrom
Vollständig programmierbar (12F Kern)
MPLAB® X-Unterstützung, GUI-konfigurierbar
4K Wort-Flash, 256B RAM
Interne, verstellbare analoge Kompensation
Einstellbare Totzeit-/Strombegrenzung/UVLO/OVLO/…
Schaltfrequenz: 100kHz bis 1,2MHz
Bis zu 12 Allzweck-I/O
PMBus™-/I2C™-Kommunikationsschnittstelle
Master-/Slave-Multi-Phasen-Betrieb
Gehäuse: QFN, 5mm × 5mm, 28-polig
Anwendungsbereiche
Computer
Server
Computer
Integrierte Controller
Verbraucherelektronik
Set-Top-Boxen
Spiele
Kommunikation
Netzwerke
Telekommunikation
Digital-verbessertes Video im Zusammenhang mit Leistungsreglern

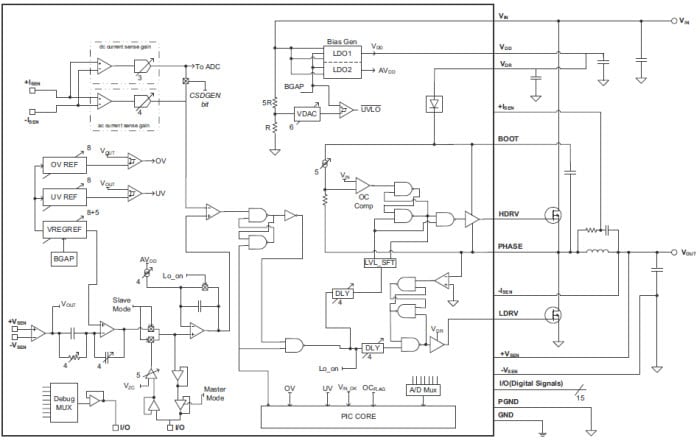

Blockdiagramm
