Microchip Technology MCP8027 3-Phasen Bürstenlose DC-Motor-Gate-Treiber

Microchip Technology MCP8027 Bürstenlose Dreiphasen-DC-Motor-Gate-Treiber (BLDC) enthalten drei integrierte Halbbrückentreiber. Die drei Halbbrückentreiber können einen Spitzenstrom von 0,5 A bei 12 V für die Ansteuerung von High-Side- und Low-Side-NMOS-MOSFET-Transistoren liefern. Diese BLDC-Motor-Gate-Treiber enthalten zwei LDO-Regler, einen Abwärtsspannungsregler, einen Übertemperatursensor, einen Komparator und Leistungsüberwachungs-Komparatoren. Die Gate-Treiber MCP8027 arbeiten in einem Temperaturbereich von -40 °C bis 150 °C und einem Spannungsbereich von 6 V bis 28 V.

Die MCP8027 Gate-Treiber verfügen über einen typischen Ruhestrom von 5 μA (Schlafmodus), eine thermische Abschaltfunktion und einen Eingangsspannungsbereich von 6 V bis 40 V. Diese Treiber sind in 40-Pin-QFN-Gehäuse von 5 mm x 5 mm und 48-Pin-TQFP-Gehäuse von 7 mm x 7 mm mit freiliegendem Pad (EP) verfügbar. Die MCP8027 Treiber werden in Haushaltsgeräten, Permanentmagnet-Synchronmotorsteuerung (PMSM), Hobby-Flugzeugen und Lüftungsmotoren verwendet.

Merkmale

  • Ruhestrom:
    • Typischer Schlafmodus: 5 µA
    • Standby-Modus: <200 µA
  • Drei Halbbrücken-Treiber:
    • Unabhängige Eingangssteuerung für High-Side-NMOS- und Low-Side-NMOS-MOSFETs
    • Spitzenausgangsstrom: 0,5 A bis 12 V
    • Durchzündungsschutz
    • Überstrom- und Kurzschlussschutz
  • Linearregler mit festem Ausgang:
    • 5 V at 30 mA
    • 12 V at 30 mA
  • Drei Operationsverstärker
  • 6 V bis 40 V Eingangsspannungsbereich
  • Einstellbarer Ausgangsregler (750 mW)
  • Überstromkomparator mit DAC-Referenz
  • Pegelumsetzer
  • Betriebsspannungsbereich: 6 V bis 28 V
  • Unterspannungsabschaltung des Abwärtsreglers: 4 V
  • Unterspannungsabschaltung (UVLO): 5,5V (außer Abwärtsregler)
  • Überspannungsabschaltung (OVLO): 32 V

Applikationen

  • Industrielle Kraftstoff-, Wasser- und Lüftungsmotoren
  • Haushaltsgeräte
  • Permanentmagnet-Synchronmotorsteuerung (PMSM)
  • Hobbyflugzeuge, -boote und -fahrzeuge

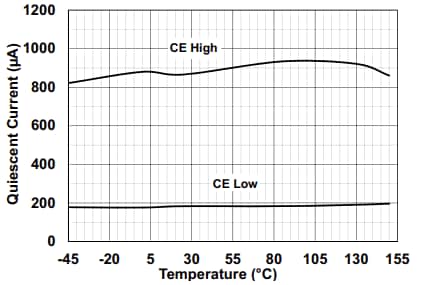

Kennlinie

Leistungsdiagramm - Microchip Technology MCP8027 3-Phasen Bürstenlose DC-Motor-Gate-Treiber

Dazugehöriges Evaluierungsboard

Microchip Technology EV83F07A Evaluierungsboard

Demonstriert die Antriebsmöglichkeiten des MCP8027 3-Phasen-Gate-Treibers für BLDC-Motoren.

Learn Moreüber Microchip Technology EV83F07A Evaluierungsboard View Productsverwandt mit Microchip Technology EV83F07A Evaluierungsboard
