Microchip Technology MPLAB Snap-Kreis-Debugger/-Programmierer

Der MPLAB® Snap-Kreis-Debugger/-Programmierer von Microchip Technology ermöglicht ein schnelles und einfaches Debugging und Programmieren der meisten PIC®-, AVR®- und SAM-Flash-Mikrocontroller (MCUs) und dsPIC®-Digital-Signal-Controller (DSCs). Dabei steht die leistungsstarke grafische Benutzeroberfläche des MPLAB X Integrated Development Environment (IDE) Version 5.05 und später zur Verfügung. Das MPLAB Snap verbindet sich mit Ihrem Computer über eine Hochgeschwindigkeits-USB-2.0-Schnittstelle und kann über einen 8-Pin-Single-In-Line-Steckverbinder (SIL) ans Ziel angeschlossen werden. Der Steckverbinder verwendet zwei Bauteil-I/O-Pins und die Reset-Leitung, um das In-Circuit-Debugging und die serielle In-Circuit-Programmierung™ (ICSP™) zu implementieren. Das MPLAB Snap verfügt über alle Geschwindigkeiten und Funktionen, die Einsteiger für ein schnelles Debuggen ihrer Prototypen benötigen.

Das MPLAB Snap verfügt über einen leistungsstarken 300 MHz SAM E70 ARM® Cortex®-M7-basierten 32-Bit-MCU für schnelle Debug-Iterationen. Zusammen mit seiner Unterstützung für eine große Zielspannung unterstützt der MPLAB Snap erweiterte Schnittstellen, wie z. B. 4-Draht-JTAG und Serial Wire Debug mit Streaming-Daten-Gateway. Darüber hinaus ist der MPLAB Snap rückwärtskompatibel bei Demoboards, Stiftleisten, und Zielsystemen mit 2-Draht-JTAG und ICSP.

Merkmale

  • Debugging und Programmierung
    • PIC-, AVR- und SAM-Flash-MCUs
    • dsPIC-DSCs
  • Ausgelegt, um die Taktgeschwindigkeit des Silizium-Ziels zu erreichen
    • Programmiert so schnell, wie es das Bauteil erlaubt
  • Zielspannung: 1,20 V bis 5,05 V
    • Die breite Zielspannung unterstützt zahlreiche Bauteile
  • Tragbar und USB-betrieben
    • Stromversorgung über Hochgeschwindigkeits-USB 2.0; kein externes Netzteil erforderlich
    • CE- und RoHS-konform
  • 8-Pin-Einzel-Inline-Stiftleiste
    • Unterstützt erweiterte Schnittstellen wie 4-Draht-JTAG und Serial Wire Debug mit Streaming-Daten-Gateway
  • Kompatibilität
    • Rückwärtskompatibel für Demoboards, Stiftleisten und Zielsysteme mit 2-Draht-JTAG und ICSP.
    • Einfache Wartung und Funktions-Upgrades
  • Einfache Wartung und Funktions-Upgrades
    • Fügen Sie eine neue Geräteunterstützung sowie Funktionen durch die Installation der neuesten Version von MPLAB X IDE hinzu, die als kostenloser Download von Microchip Technology verfügbar ist.

Dokumente

Videos

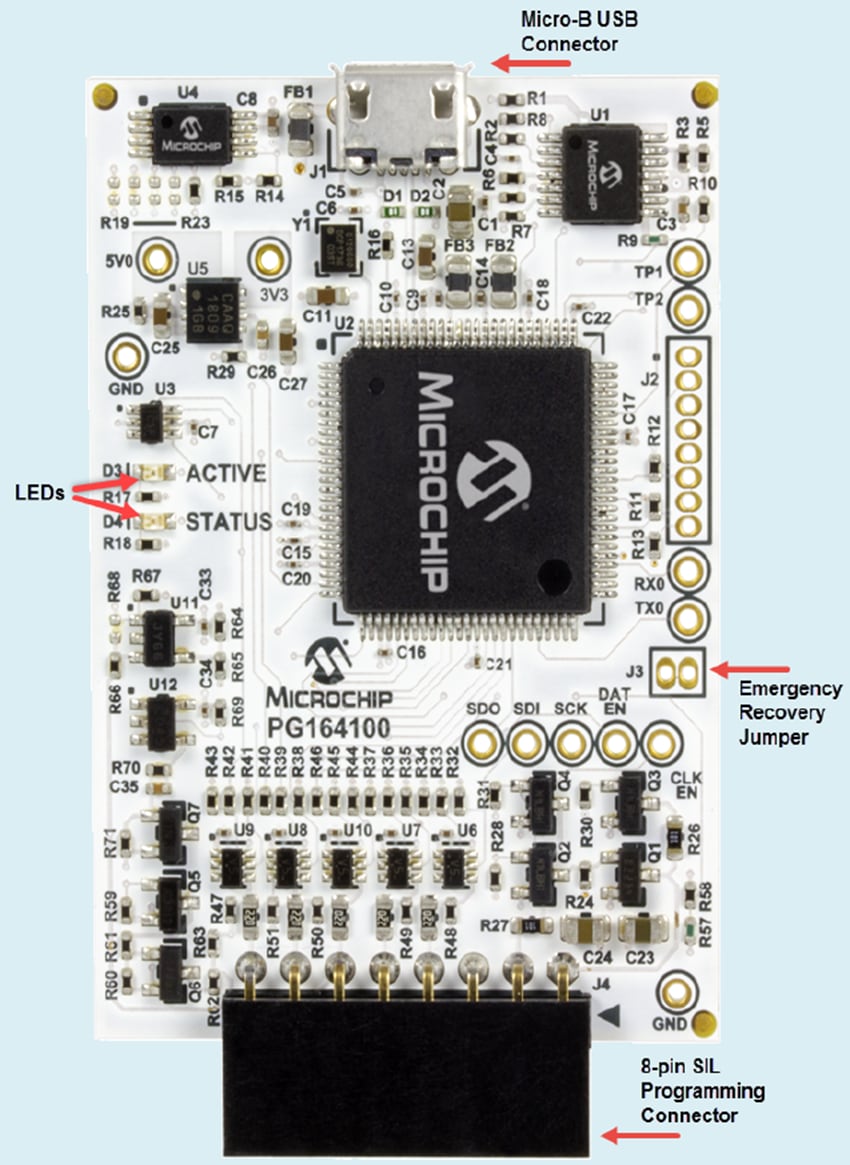

Board-Layout

Microchip Technology MPLAB Snap-Kreis-Debugger/-Programmierer

Verwandte Produkte

Microchip Technology SMART E70, V70, & 71 32-Bit Microcontrollers

Microcontrollers based on the 32-bit ARM Cortex-M7 processor with Floating Point Unit (FPU).

Learn Moreüber Microchip Technology SMART E70, V70, & 71 32-Bit Microcontrollers View Productsverwandt mit Microchip Technology SMART E70, V70, & 71 32-Bit Microcontrollers

Erforderliche Ausrüstung

  • Ein voll funktionales Mikro-B-USB-Kabel (Daten und Energie), nicht länger als 1,5 Meter, um die Verbindung zum USB-Anschluss eines Computers herzustellen
  • Zielboard
  • Stromversorgung für das Zielboard
  • Alle Kabelschnittstellen oder Kabel, die für Ihre Applikation benötigt werden, einige der verfügbaren Adapter und Kabel umfassen:
  • Brücke, Draht oder Pinzette für die Notfallwiederherstellung, falls erforderlich
