Mikroe MIKROE-3021 BarGraph 2 Click
Das MikroElektronika MIKROE-3021 BarGraph 2 Click ist ein 10-Segment-Display mit einem hochwertigem mehrfarbigem LED-Display, das eine klare visuelle Rückmeldung bietet. Das BarGraph 2 Click besteht aus drei 74HC595 Registern, einem 8-Bit-Seriell-In- und Parallel-Out-Schieberegistern mit Ausgangsverriegelungen. Die 74HC595 Register treiben das XGURUGX10D Segment-BarGraph-Array an. Diese 74HC595 Register bieten ein internes Speicherregister vom D-Typ mit einer individuellen Taktleitung für eine mögliche Taktung gewünschter Daten. Das XGURUGX10D BarGraph-LED-Array ist ein gängiges Kathodentyp-Display, das das Dimmen von LED-Segmenten ermöglicht. Dieses Segment-LED-Array schafft eine Möglichkeit zur Änderung der Helligkeit des Segment-Displays.
Das MIKOE-3021 BarGraph 2 Click kommuniziert mit der Host-Mikrocontrollereinheit (MCU) über eine SPI-Schnittstelle mit einem PWM-System. Dieses Click-Board wird mit einer Eingangsspannung von 3,3 V oder 5 V betrieben und ist in der Click-Boardgröße L erhältlich (57,15 mm × 25,4 mm). Das BarGraph 2 Click verfügt über eine gleichmäßige Lichtverteilung, ein zweifarbiges LED-Display und sauberes visuelles Feedback. Diese Click-Board kann zur Anzeige verschiedener Signal- oder Status-Eigenschaften, zum Erstellen von Volumeneinheit-(VU)-Messgeräten und Signalindikatoren verwendet werden.
Merkmale
- Zweifarbiges LED-Display
- Gleichmäßige Lichtverteilung
- Einfache Handhabung
- Enthält Software-Bibliothek-Funktionen
Applikationen
- Anzeige von verschiedenen Signal- und Status-Eigenschaften
- Gebäude-VU-Messgeräte
- Signalindikatoren
- Verschiedene Arten von Anzeigen

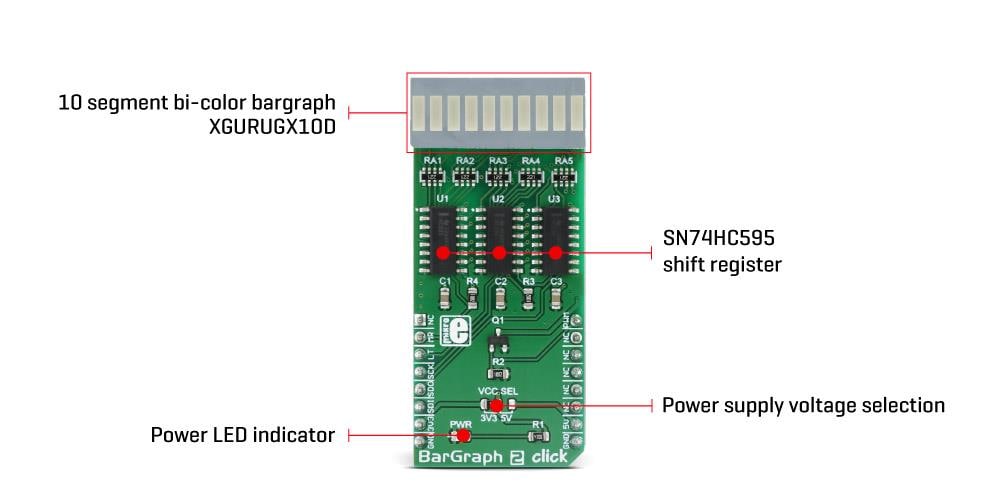

Blockdiagramm MIKROE-3021 BarGraph 2 Click
