Das EKG-Klick-Paket von MikroElektronika ermöglicht das Prototyping von Geräten zur Überwachung der Gesundheit und Fitness oder von quantifizierten Fitnessgeräten und beinhaltet das MIKROE-2455 EKG-Klick, EKG-Kabel und EKG-Elektroden. Eine Zielpatine mit einem MCU mit mindestens einem 10-Bit-Analog-Digital-Umsetzer (vorzugsweise von einem externen Akku betrieben) ist ebenfalls erforderlich. Die drei Elektroden werden auf der linken Schulter, der rechte Schulter und auf der linken Seite des Bauches (unter dem Herz) angebracht. Alternativ kann die letzte auch am linken Bein angebracht werden. Die Elektroden sind an die Platine mit einem Kabel angeschlossen, das in der Onboard-3,5-mm-Klinkenbuchse steckt.
Merkmale
- 7-Block-Design (Schutz, Vorverstärker, Hochpassfilter # 1, Verstärker, Hochpassfilter # 2, Tiefpassfilter, DRL-Schaltung)
- Gebrauchsfertiges Beispiel und freies Software-Tool zur grafischen Darstellung eines EKGs
- Steckbrücken für die Einstellung des Ausgangsspannungsbereichs
- Trimmpotentiometer zur Einstellung der Verstärkung
- MCP609 Operationsverstärker
- MAX6106 Spannungsreference-IC
- ESD-, Überstrom- und Überspannungsschutz
- Analogausgang (mikroBUS AN-Pin)
- 5 V Stromversorgung
Applikationen
- Erstellen Sie einen tragbaren batteriebetriebenen Holter-Wächter mit einem EKG-Klick, MicroSD Klick und Clicker 2
- Quantifizierte Selbstdatenprotokollierung: EKG aufzeichnen und Herzfrequenzmuster untersuchen (HRV - Herzfrequenzvariabilität ist ein guter Indikator für den Geisteszustand)
- Verbinden Sie den EKG-Klick mit einem drahtlosen Transceiver, um ein Herzschlagsignal an verschiedene Elektronikgeräte zu senden (verwenden Sie einen LED-Streifen, um mit Ihrem Herzschlag oder dem Vibro-Motor auf einem Hexiwear synchron zu pulsieren).
|
|
 |
|

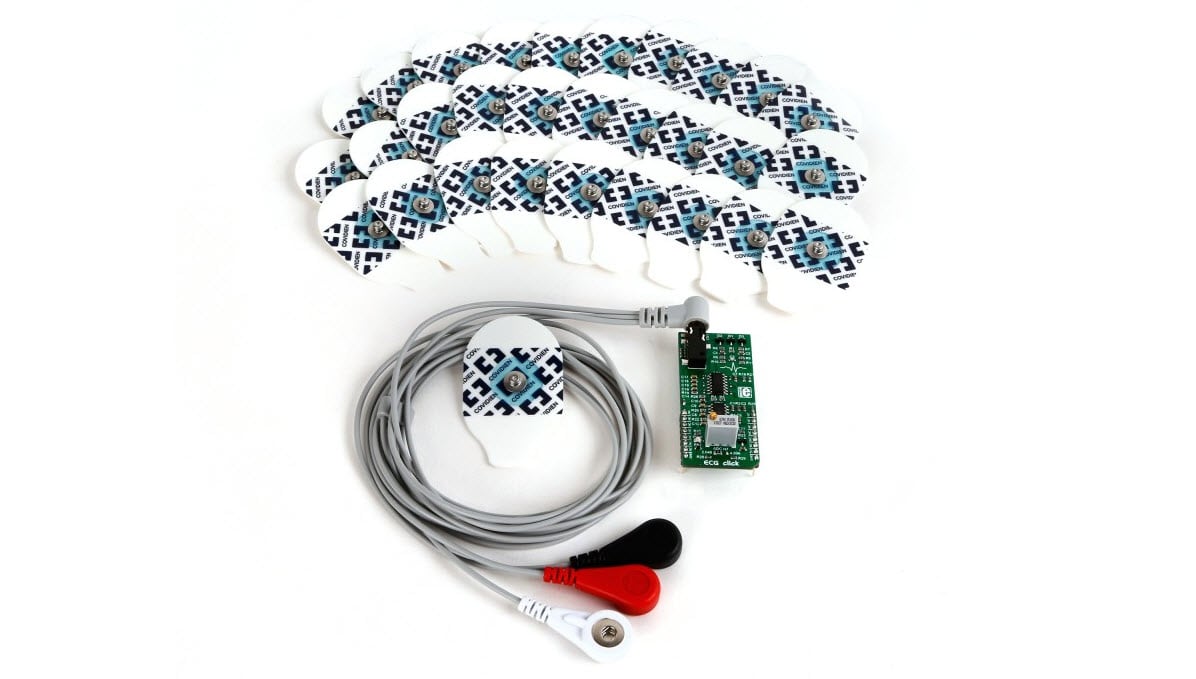

Das EKG-Klick-Paket enthält Klick, Kabel und die Elektroden. Sie sparen $8im Vergleich zum separaten Kauf. |
|
|

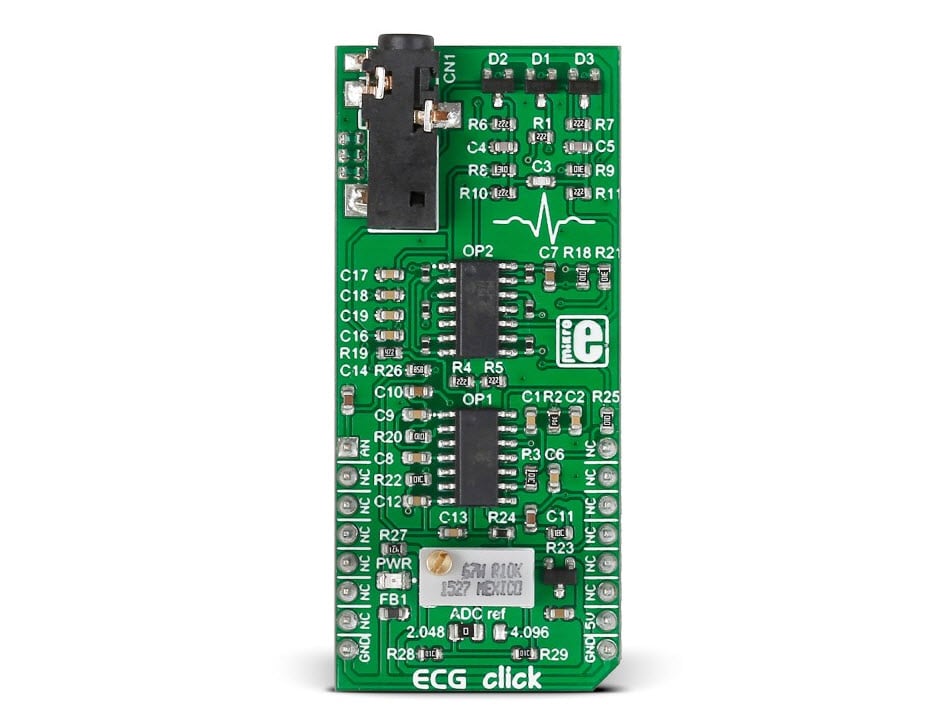

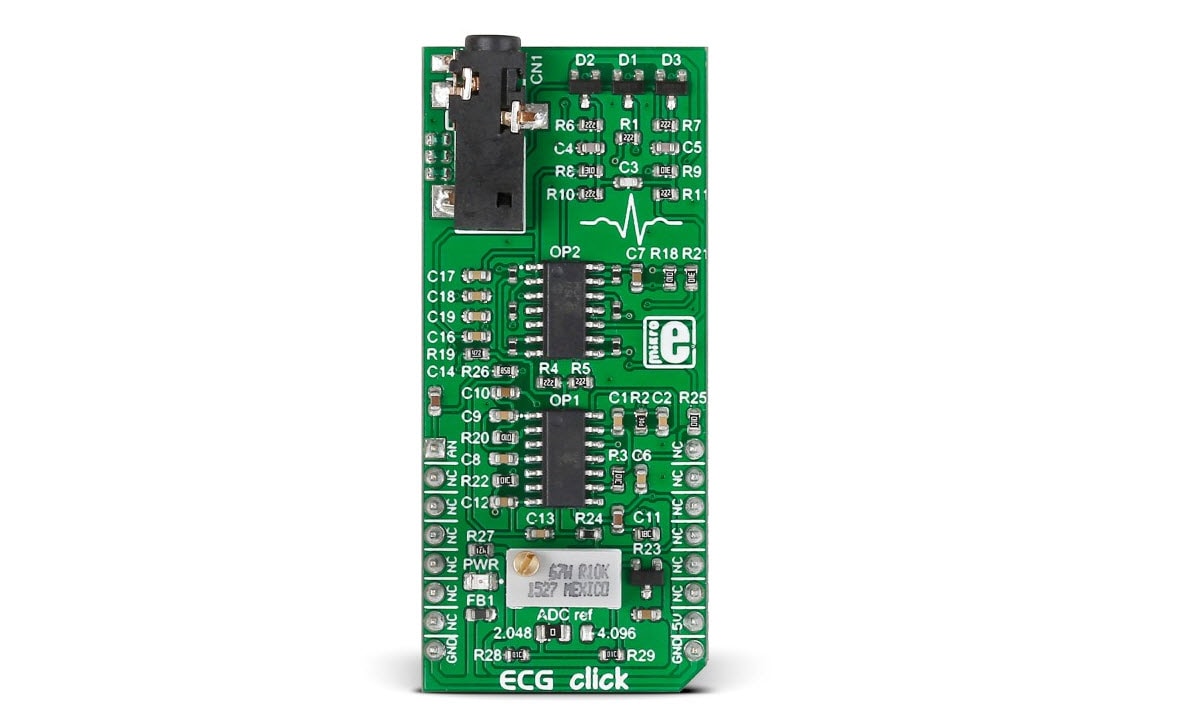

DerEKG-Klick von MikroElektronika ist eine EKG-Maschine auf einer Klick-Platine. Der Klick misst die elektrische Aktivität eines schlagenden Herzens durch Elektroden, die auf die Haut aufgeklebt sind. Die Platine erfordert wenig Konfiguration und die endgültigen Messergebnisse können als Elektrokardiogramm mit einer kostenlosen Windows-App angezeigt werden. |
|

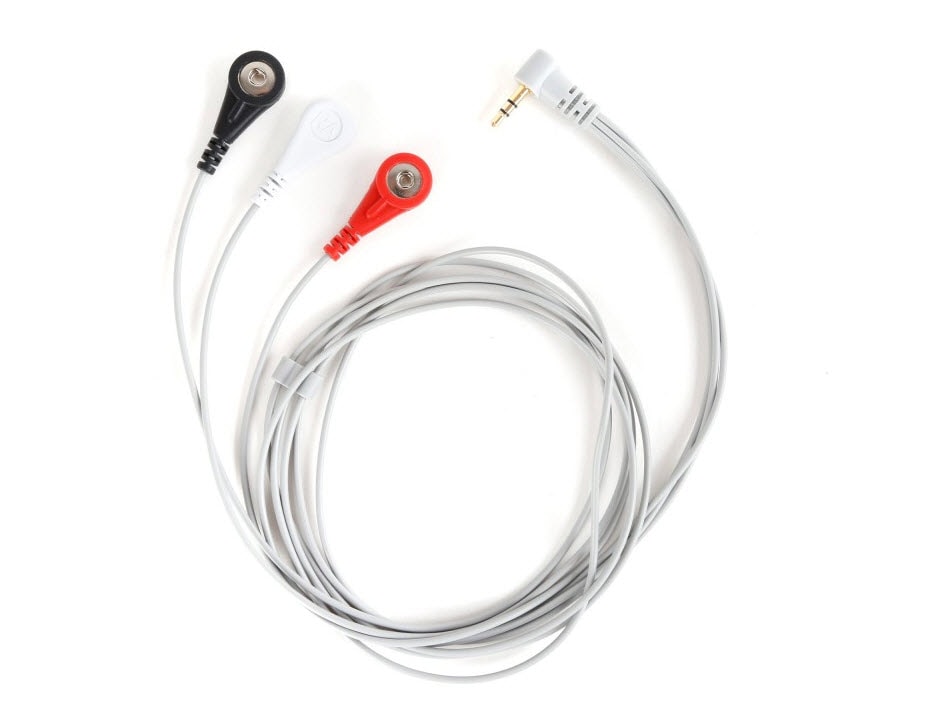

Das EKG-Kabel von MikroElektronika mit einer 3,5 mm Telefonbuchse ist darauf ausgelegt mit Klebeelektroden verwendet zu werden, um Elektrokardiogramme mit dem EKG-Klick aufzunehmen.
|
|
DieEKG-Sensoren von MikroElektronika sind einzeln zu verwendende EKG-Elektroden (48x34 mm) mit einem Bolzenadapter. Packung mit 30 Sück. Zur Verwendung mit dem EKG-Kabel zur Aufzeichnung von Elektrokardiogrammen mit dem EKG-Klick. |
 |
|

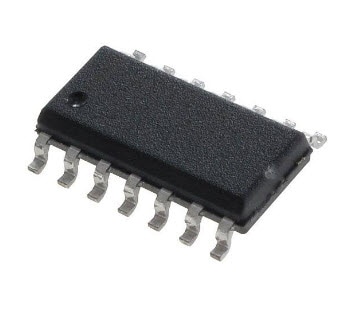

Die Operationsverstärker MCP609 von Microchip sind einheitlich stabile Operationsverstärker mit niedriger Offsetspannung, die zu einem Einfachversorgungsbetrieb mit geringem Stromverbrauch in der Lage sind. Die Leistungsmerkmale umfassen eine extrem niedrige Offsetspannung (max. 250 V), Rail-to-Rail-Ausgangsschwingungskapazität und ein niedriger Eingangsruhestrom (80 pA bei 85 °C).
|
|
Die Spannungreferenzen MAX6106 von Maxim sind kostengünstige Low-Dropout (LDO)-Micropower-Spannungsreferenzen. Diese drei Anschlussreferenzen sind mit Ausgangsspannungsoptionen von 1,25 V, 1,8 V, 2,048 V, 2,5 V, 3 V, 4,096 V, 4, V und 5 V erhältlich. Sie verfügen über eine proprietäre Krümmungskorrekturschaltung und lasergetrimmte Dünnschichtwiderstände, die einen niedrigen Temperaturkoeffizienten von 75 ppm/C (max.) und eine Anfangsgenauigkeit von 0,4 % (max.) erreichen. Diese Bauteile werden bei einem Temperaturbereich von −40 °C bis +85 °C betrieben.
|
|
