Mikroe MIKROE-2841 Fan 3 Click
MikroElektronika MIKROE-2841 Fan 3 Click kann für die Steuerung der Lüftergeschwindigkeit verwendet werden und arbeitet in sieben diskreten Geschwindigkeitsstufen. Dieses Click-Board gibt die ausgewählte Spannung über den Spannungsregler MIC29152 von Microchip aus, im Gegensatz zur PWM-Regelung, die bei einigen Lüftern ein Spulenheulen verursachen kann. Der MIC29152 wird über den seriellen MIC74-I/O-Expander und eine Lüftersteuerung gesteuert. Fan 3 Click arbeitet mit 12 V bis 25 V an seinem Eingangsanschluss und kann immer dann verwendet werden, wenn eine geräuschlose Lösung mit variabler Lüftergeschwindigkeit benötigt wird. Zum Beispiel, Kühlung von elektronischen Komponenten mit geringstmöglichem Rauschen.
Merkmale
- Typ DC
- On-Board-Module MIC74 und MIC29152
- Lüftergeschwindigkeitsregelkreis mit 7 diskreten Spannungspegeln
- Liefern einen relativ hohen Strom an den Ausgangsanschlüssen
- Überstromschutz
- I2C-Kommunikationsschnittstelle
- Mehrere wählbare I2C-Adressen
- I2C-Schnittstelle
- Eingangsspannung 3,3 V
- Größe des Click-Boards M (42,9x25,4 mm)
Applikationen
- Wird immer dann verwendet, wenn eine geräuschlose Lösung mit variabler Lüfterdrehzahl benötigt wird
- Kühlung von elektronischen Komponenten mit geringstmöglichem Rauschen.

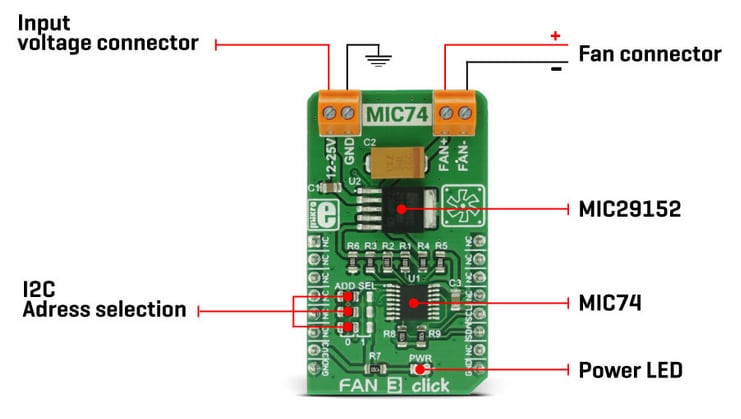

Auf der Platine
Related Boards
Mikroe Motor Control Click Boards
Used to control motors for applications and designs.
Mikroe Click Boards™
Add new functionality to mikroBUS™ development boards w/ zero hardware configuration.
Related Controllers
Microchip Technology MIC29152 LDO-Spannungsregler
Hochstrom-Low-Dropout-Regler mit hoher Genauigkeit in Ausführungen mit festen und einstellbaren Spannungen.
Microchip Technology MIC74 I/O-Expander
Serielle 2-Draht-I/O-Expander und Lüfter-Controller mit SMBus™-Protokoll und bis zu 8 Bauteilen pro Bus.
Veröffentlichungsdatum: 2018-03-08
| Aktualisiert: 2022-08-05
