Mikroe MIKROE-3194 IR Grid 2 Click
Das MikroElektronika MIKROE-3194 IR Grid 2 Click ist ein Thermografie-Sensor mit einem Array von 768 extrem empfindlichen, werkskalibrierten IR-Elementen. Diese Elemente sind in 32 Reihen von jeweils 24 Pixeln angeordnet, die jeweils Objekttemperaturen von bis zu 300 °C innerhalb des örtlichen Sichtfelds (FOV) messen können. Das MIKROE-3194 2 Click verwendet den MLX90640 IR-Sensor, der in einem TO39-Industriestandard-Gehäuse untergebracht ist. Der IR-Sensor bietet einen 2Kbit-EEPROM zur Speicherung der Kompensations - und Kalibrierungsparameter.
Das MIKROE-3194 Click eignet sich hervorragend für die Erstellung einer Reihe von Wärmeerkennungsapplikationen, da es nur wenige externe Komponenten enthält und über eine niedrige Pinzahl sowie eine digitale I2C-Schnittstelle verfügt. Dieses Click kann in einer großen Auswahl von Applikationen verwendet werden, bei denen eine präzise berührungslose Temperaturmessung oder Thermografie erforderlich ist.
Merkmale
- MLX90640 32x24-IR-Grid-Array-Sensor mit 2KBit-EEPROM und FOV von 55° x 32˚ von Melexis
- PCA9306 Bidirektionaler I2C-Pegelumsetzer von Texas Instruments
- 768 werkskalibrierte Sensoren
- Fähig zur berührungslosen Messung von Temperaturen bis zu 300 °C
- Integrierter 8Kbit-EEPROM zur Speicherung von Konfigurations- und Kompensationsparametern
- Programmierbare Bildwiederholrate von bis zu 64 Hz
Applikationen
- Thermo-Scanner
- Präzise berührungslose Temperaturmessung
- Wärmeverluste in Häusern
- Industrielle Temperaturregelung von beweglichen Teilen
- Lokalisierung beheizter Objekte
- Personen-Präsenzerfassung
Technische Daten
- I2C-Schnittstelle
- Eingangsspannung von 3,3 V oder 5 V
- Click Board-Größe: 42,9 mm × 25,4 mm
- Gewicht des Produkts: 26 g

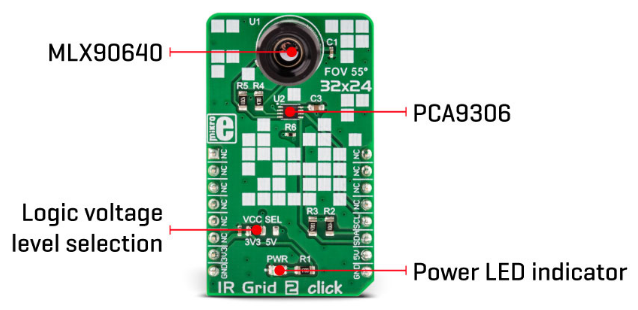

MIKROE-3194 IR Grid 2 Click - Übersicht
Weitere Ressourcen
