Molex Serielle ATA-Steckverbinder
Molex Serielle ATA-Steckverbinder sind zur Erfüllung der Nachfrage nach höheren Datenübertragungsraten ausgelegt. Die seriellen ATA-Steckverbinder sind in verschiedenen Konfigurationen verfügbar, einschließlich externer SATA, Mikro-SATA und Slimline SATA, die alle verschiedene Strom-und Signalversorgungsanforderungen in der Daten-/Computer- und Telekommunikations-/Netzwerkbranche erfüllen. Als primäre interne Speicherverbindung für Desktop- und mobile PCs fungieren serielle ATA-Verbindungen als Hostsystem für die Peripherie, wie z. B. SSDs, optische Laufwerke, Festplatten und entfernbare magnetische Mediengeräte. SATA-Festplatten ermöglichen die Integration von kostengünstigen Speicherlösungen mit höherer Kapazität in Netzwerkapplikationen.
Merkmale
- Hochtemperaturgehäuse kann bleifreien Lötvorgängen widerstehen
- Lötbarer Metall-Pin bietet eine positive Haltekraft auf der PCB
- Führungstasche für den Stecker und einen Führungsposten für die Anschlussbuchse ermöglicht ein Blindstecken
- Gestaffelte Kontaktlänge (First-Mate-Last-Break) ermöglicht das sequentielle Stecken der Pins für das Hot-Plugging des Festplattenlaufwerks
- Abgeschrägte Metall-Pins sichern die Steckverbinder zur PCB gegen Stöße und Vibrationen
- Konform mit den SATA-Association-Spezifikationen, um die funktionsübergreifende Fähigkeit von SATA-Applikationen zu gewährleisten
- Kunststoff-Positionierungshaken gewährleistet einen ordnungsgemäßen Sitz auf der PCB
- Verriegelungs- und Nicht-Verriegelungs-Versionen bieten Designflexibilität
Applikationen
- Automotive-Navigationssystem
- High-Definition-Videoübertragung
- DVD-Player
- Desktop-PCs
- Spielkonsolen
- Festplattenlaufwerke
- Medienspeicher
- Netzwerkserver
Technische Daten
- 4 bis 22 Positionen
- Nennspannung: 15 V oder 30 V
- Nennstrom: 1,5 A
- Datenrate: 6 GBit/s
- Rastermaß: 1,27 mm
- Kontaktüberzug: Gold oder Zinn
Datenblätter

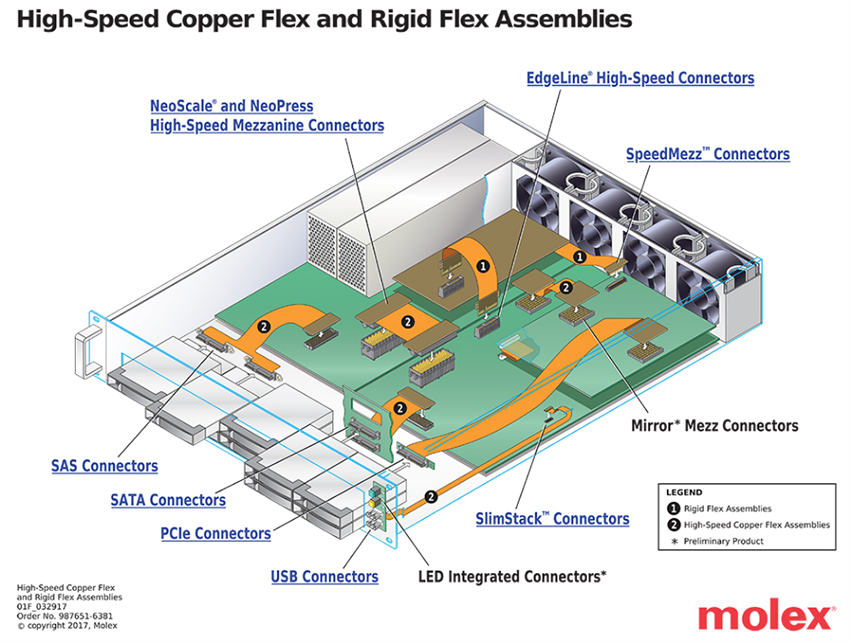

Digitales Produktboard
