Murata LBEE5PL2DL Multiprotokoll-Modul
Das LBEE5PL2DL Multiprotokoll-Modul von Murata ist ein Typ 2DL WLAN® + BLUETOOTH® -Modul, das WLAN 6 (IEEE 802.11a/b/g/n/AC/ax) + Bluetooth 5,3 BR/EDR/LE-Spezifikationen unterstützt. Dieses kleine und leistungsstarke LBEE5PL2DL-Modul basiert auf dem Combo-Chipsatz IW611 von NXP. Das Wi-Fi- und Bluetooth-Modul LBEE5PL2DL verfügt über SISO mit 20 MHz-, 40 MHz- und 80 MHz-Kanälen und unterstützt Datenraten von bis zu MCS11 601 MBit/s. Dieses Multiprotokoll-Modul enthält eine SDIO 3.0 Wi-Fi-Schnittstelle und eine HCI-UART-Bluetooth-Schnittstelle für eine bessere Leistung. Das LBEE5PL2DL-Modul arbeitet in einem Temperaturbereich von -40 °C bis 85 °C und einem Versorgungsspannungsbereich von 1,71 V bis 3,46 V.
Das LBEE5PL2DL Multiprotokoll-Modul von Murata verfügt über ein kompaktes 8,8 mm x 7,7 mm x 1,3 mm Gehäuse, das sich hervorragend für platzbeschränkte Applikationen eignet.
Merkmale
- NXP IW611 Innen
- Unterstützt IEEE 802.11a/b/g/n/AC/ax Spezifikationen
- Unterstützt dual-band 2,4 GHz und 5 GHz
- SISO mit 20 MHz-, 40 MHz- und 80 MHz-Kanälen
- Datenraten von bis zu MCS11 601 Mbps
- Unterstützt Bluetooth-Spezifikation version 5,3
- Unterstützte Bluetooth-Funktionen finden Sie auf der Bluetooth SIG-Website
- SDIO 3,0 WLAN-Schnittstelle
- HCI UART Bluetooth-Schnittstelle
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Abmessungen: 8,8 mmm x 7,7 mmm x 1,3 mmm
- Wiegt über 0,22 g
- Feuchteempfindlichkeit Level-3 (MSL-3)
- Oberflächemontage-Typ
- RoHS-konform
Applikationen
- IoT
- Drahtlose Handheld-Systeme
- Gateways
- Video-Streaming-Lösungen

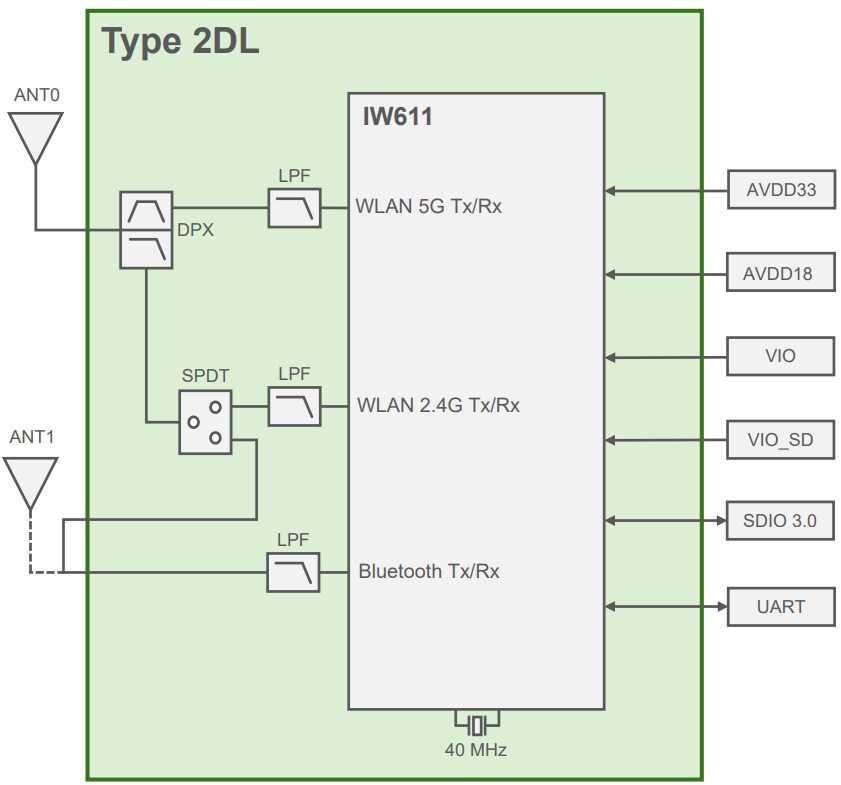

Blockdiagramm
