Murata MYC0409 Evaluierungsmodule
Murata MYC0409 Evaluierungsmodule sind zur Evaluierung der extrem flachen DC/DC-Wandler MYC0409 ausgelegt. Diese eigenständigen Ladungspumpenmodule MYC0409 sind für den Betrieb mit einem Eingangsspannungsbereich von 20 V bis 60 V konfiguriert. Die Ausgangsspannung für die Module MYC0409-NA-120WD-EVM und MYC0409-NA-200WD-EVM ist ein festes Umwandlungsverhältnis von dividieren durch 4 von der Eingangsspannung. Die Eingangs- und Ausgangskondensatoren sind auf dem Board montiert, um den gesamten Eingangs- und Ausgangsspannungsbereich aufzunehmen. Jedes Evaluierungsmodul benötigt ein separates Implementierungsboard zur Messung von Spannung, Wirkungsgrad, Verlustleistung und Lastregelung. Die MYC0409 Evaluierungsmodule eignen sich hervorragend für den Einsatz in Rechenzentren, Servern, Netzwerkausrüstungen, Basisstationen und LED-Beschilderung.
Merkmale
- Evaluiert die MYC0409 extrem flachen DC/DC-Wandler
- Wird mit einem Eingangsspannungsbereich von 20 V bis 60 V betrieben
- 270 kHz Schaltfrequenz
- Wirkungsgrad bei Volllast: 95 %%
EVM Übersicht
Verwandte Wandler
Murata Electronics MYC0409 Extrem flache DC/DC-Wandler
Bietet ein kleines und dünnes Design mit 11,5 mm x 9,5 mm x 2 mm LGA-Gehäuse und bis zu 96,5 % Effizienz.

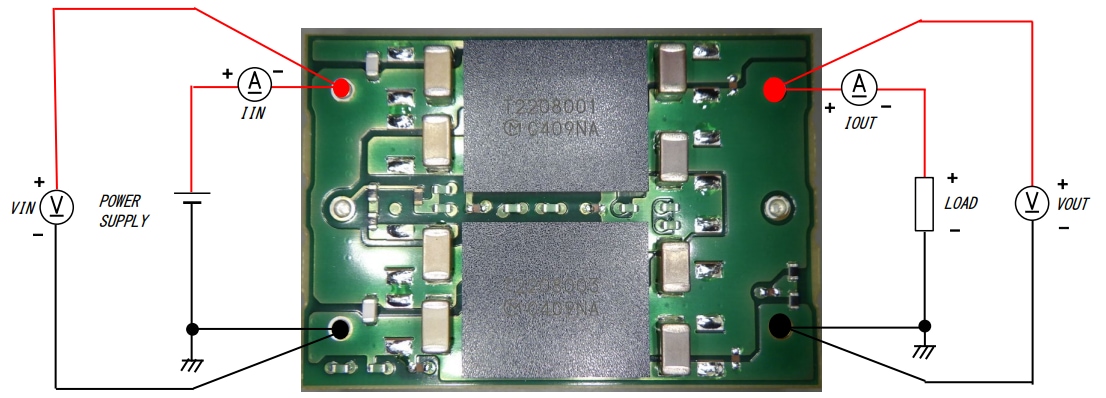

EVM-Verbindung
MYC0409-NA-120WD-EVM Anlaufverfahren
1. Setzen Sie das Leistungslimit des Versorgungsstroms auf mindestens 4 A. Schließen Sie die Stromversorgung an VIN Power (+) und VIN Power (-) an.
2. Verbinden Sie eine elektronisches Last mit mehr als 10 A Speicherkapazität zwischen VOUT-Strom (+) und VOUT-Strom (-).
3. Stellen Sie die Eingangsspannung auf 48 V ein und schalten Sie sie ein.
4. Messen Sie die Ausgangsspannungen. VOUT sollte VIN/4 = 12 V sein.
5. Erhöhen Sie langsam den Laststrom und überwachen Sie dabei die Ausgangsspannungen. Die Ausgänge sollten fallen, da dieses Modul nur ein Teiler ist.
MYC0409-NA-200WD-EVM Anlaufverfahren
1. Setzen Sie das Leistungslimit Versorgungsstrom auf mindestens 6 A. Schließen Sie die Stromversorgung an VIN Power (+) und VIN Power (-) an.
2. Verbinden Sie eine elektronische Last mit mehr als 19 A Speicherkapazität zwischen VOUT-Strom (+) und VOUT-Strom (-).
3. Legen Sie die Eingangsspannung auf 48 V fest und schalten Sie sie ein.
4. Messen Sie die Ausgangsspannungen. VOUT sollte VIN/4 = 12 V sein.
5. Erhöhen Sie langsam den Laststrom und überwachen Sie dabei die Ausgangsspannungen. Die Ausgänge sollten fallen, da dieses Modul nur ein Teiler ist.
MYC0409-NA-120WD-EVM Schaltschema
MYC0409-NA-200WD-EVM Schaltschema
