Murata LXDC2HL Series Micro DC-DC Converter

Murata LXDC2HL Serien DC-DC-Mikro-Wandler

Murata LXDC2HL Serie sind extrem kleine DC-DC-Mikro-Wandler. Die Serie wurde entwickelt, um Platzverbrauch auf der Platine zu reduzieren, EMI-Störungen zu unterdrücken und Energie einzusparen, und eignet sich daher ideal für mobile Geräte. Die extrem kleine Größe wird durch Integration des Induktors, eines Ferritsubstrats und einer Power-IC erreicht. Das Ergebnis ist ein 60% kleineres Format als bei einem diskreten Wandler. Die Geräuschreduzierung beträgt 30dB im Vergleich zu diskreten Wandlern. Der Einsatz von synchroner Abwärts-Stromrichtertechnologie und PWM/PFM automatischer Schaltkontrolle garantiert eine hervorragende Leistung. LXDC2HL Serien DC-DC-Mikro-Wandler von Murata eignen sich für jede mobile Geräteanwendung, bei der Platzersparnis eine Rolle spielt.

Features
  • Power-Induktor in Ferritsubstrat eingebettet führen zu extrem kleiner Größe und niedriger EMI-Störung
  • Hocheffiziente synchrone Gleichrichtertechnologie und PFM/PWM Auto-Select-Funktion
  • Eingangsspannungsbereich= 2.3 ~ 5.5V
  • Max. Laststrom = 600mA (abh. von der Ausgangsspannung)
  • Feste Ausgangsspannung = 1.0V, 1.2V, 1.35V, 1.5V, 1.8V, 2.5V, 3.0V oder 3.3V Versionen
  • Schaltfrequenz = 3.0MHz
  • Betriebstemperaturbereich = -40 bis +85°C
Größe

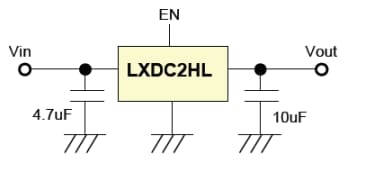

Anwendungschaltkreis
Applications Circuit
Leistung
Efficiency
