Nexperia 74LV123 Monostabiler Multivibrator
Der 74LV123 monostabile Multivibrator von Nexperia ist nachtriggerbar und ein Niederspannungs-Baustein. Der 74LV123 ist mit dem 74HC123 und 74HCT123 kontakt- und funktions-kompatibel. Die Grundeinstellung des Zeitimpuls ist mit einem externen Widerstand und einem Kondensator auswählbar. Erreicht der Multivibrator den Ausgangsimpuls, kann die Dauer des Ausgangsimpuls durch Einstellen der Kontrollkontakte hoch oder niedrig eingestellt werden. Die Schmitt-Trigger-Aktion an allen Eingängen macht die Schaltung sehr tolerant gegenüber langsameren Eingangs-Aufstiegszeiten und -Abfallzeiten.
Merkmale
- Für Niedrigspannungsanwendungen ausgelegt: 1,0V bis 5.5V
- Akzeptiert TTL-Eingangspegel zwischen VCC=2,7V und VCC=3,6V
- Typischer VOLP (Ausgang Ground Bounce)
- Typische HOCH-Ausgangsspannungspegel (VOH) Unterschwingung: >2 V bei VCC=3,3 V und Tamb=25 °C
- Von aktiven HOCH- oder aktiven NIEDRIG-Eingängen getriggerter DC
- Für sehr lange Impulse bis zu einem Arbeitszyklus von 100% nachtriggerbar
- Direkter Reset unterdrückt die Ausgangsimpulse
- Schmitt-Trigger-Aktioin an allen Eingäng außer dem Reset-Eingang

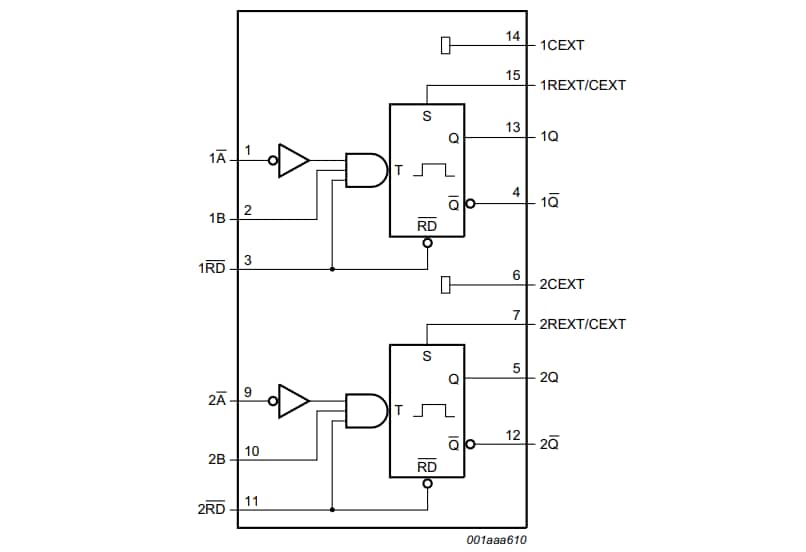

Blockdiagramm
