Nexperia NEVB-NPS1001 Evaluierungsboard
Das Evaluierungsboard NEVB-NPS1001 von Nexperia ist eine zweilagige PCB, die den Lastschalter NPS1001 enthält. Das Bauteil NPS1001 ist ein Niederspannungs-Einkanal-Lastschalter mit niedrigem RDSON (12 mΩ), um eine Minimierung des IR -Abfalls und von Leistungsverlusten zu gewährleisten. Er unterstützt einen RMS-Strom von bis zu 0,6 A und einen Spitzenstrom von 1,5 A.
Die VIN - und VOUT -Anschlüsse des Evaluierungsboards NEVB-NPS1001 von Nexperia und das PCB-Routing bieten einen niederohmigen Pfad zum und vom zu prüfenden Gerät. Über Testpunktanschlüsse kann der Nutzer das Gerät mit benutzerdefinierten Testbedingungen steuern und genaue RON -Messungen durchführen.
Merkmale
- Die Eingangsspannung kann über die Testpunkte J3 (VIN) bereitgestellt werden. Die Eingangsspannung VIN kann im Bereich von 0,5 V bis 1,8 V liegen.
- Alternativ gibt es GND-Testpunkte an TP4, TP5, TP6 und TP7.
- Entkopplungskondensatoren sind mit VIN am Eingang des EVB und in der Nähe des Lastschalter-ICs verbunden; dasselbe gilt für den Ausgang.
- Eine Prüflast kann an den Anschluss J4 (VOUT) angeschlossen werden.
- Der Enable-Pin (EN) und der Vorspannungspin (BIAS) verfügen beide über praktische Anschlüsse an eine Stiftleiste und einen Miniatur-Testpunkt, wodurch ein nahtloser Oszilloskopanschluss ermöglicht wird, während die Pins mit externen Quellen angesteuert werden.
- VIN_Sense (TP2) und VOUT_Sense (TP8) werden verwendet, wenn genaue Messungen des Eingangs oder Ausgangs erforderlich sind
Applikationen
- Handys
- Wearables
Dazugehörige Schalter
Nexperia NPS100x Lastschalter
Einkanal-Lastschalter mit niedriger Spannung und niedrigem RDSON (11 mΩ) zur Reduzierung von IR-Abfall und Verlustleistung.

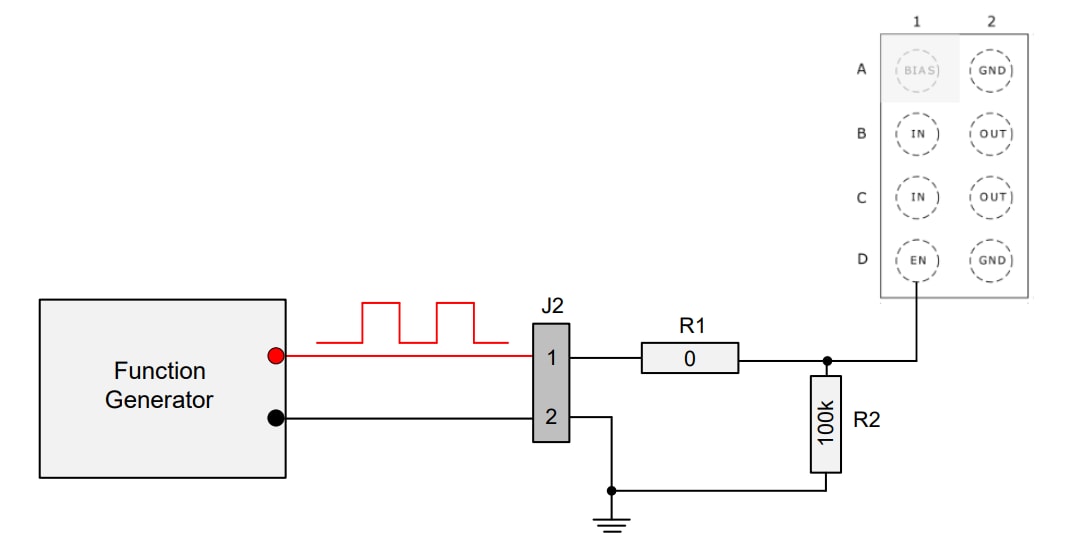

NEVB-NPS1001 Aktivierungsoptionen
Layout
Veröffentlichungsdatum: 2025-08-10
| Aktualisiert: 2025-09-05
