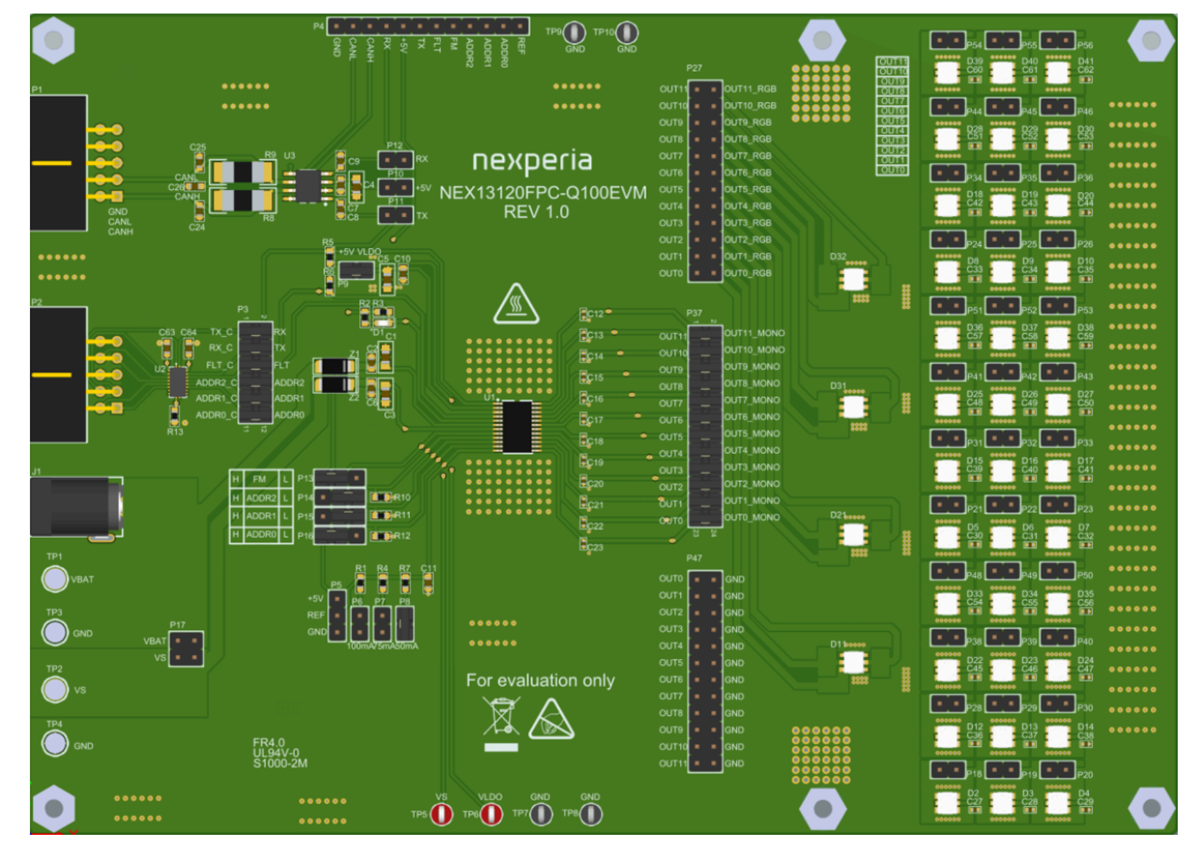

Nexperia NEX13120xPC Evaluierungsboards
Die NEX13120xPC Evaluierungsboards von Nexperia ermöglichen Benutzern die Bewertung von Funktionsumfang und Betriebsverhalten des NEX13120FPC-Q100, eines 12-Bit-LED-Treibers für Fahrzeuge mit 12 Kanälen und einer UART-Schnittstelle. Der lineare LED-Treiber NEX13120-Q100 für Fahrzeuge von Nexperia ist gemäß AEC-Q100 Grade 1 qualifiziert und für High-Side-Applikationen entwickelt. Die Evaluierungsboards NEX13120xPC bieten einen Eingangsbereich von 4,5 V bis 36 V VBAT.
Merkmale
- Eingabebereich: 4,5 V – 36 V VBAT
- Eingabebereich: 3,5 V – 36 V VS
- Paralleler Stromversorgungsanschluss (P17), der das Kurzschließen von VBAT und VS ermöglicht
- Optionale UART- und CAN-Protokollkommunikation (P1 oder P2)
- Auswahl des ausfallsicheren Modus (P13) und Adresskonfiguration (P14, P15, P16)
- Optionaler VBAT -Stromanschluss (J1 oder TP1)
- REF-Kurzschluss-zu-Masse-Anschluss (P5) und REF-Widerstandsauswahlanschluss (P6, P7, P8)
- Optional RGB- und Monochrom-DimmAnschluss (P27 und P37)
- LED-Kurzschluss-zu-Masse-Anschluss (P47) und einzelne LED-Kurzschlussanschlüsse (P20 bis 26, P28 bis P36, P38 bis P46, P48 bis P56)
Applikationen
- Heckleuchten für Fahrzeuge
- Frontscheinwerfer für Fahrzeuge
- Umgebungslicht im Fahrzeuginnenraum
Verwandte LED-Treiber
Nexperia NEX13120-Q100 Linearer Automotive-LED-Treiber
AEC-Q100 Klasse 1 qualifiziert und für High-Side Applikationen konzipiert.
Layout
Hardware-Setup mit USB2UART
USB2UART-Jumperkonfigurationen
