Nexperia NEX92x30-Q100 Zweikanal-Antennen-LDO-Regler

Nexperia NEX92x30-Q100 Dual-Channel Antenne Low-Dropout (LDO) Regler sind Bauteile mit Stromsensoren, die für den Betrieb über einen weiten Spannungsbereich von 4 V bis 40 V (45 V Lastabwurf Schutz) ausgelegt sind. Die NEX92x30-Q100 Regler von Nexperia  versorgen rauscharme Verstärker mit aktiver Antenne über ein Koaxialkabel mit Strom und liefern 300 mA pro Kanal. Die Bauteile liefern eine einstellbare Ausgangsspannung Ausgang 1,5 V bis 20 V pro Kanal.

Die NEX92x30-Q100 Regler ermöglichen eine Diagnose über Stromerfassungs- und Fehlerkontakte. Zur Überwachung des Laststroms stellt eine High-Side-Strommessschaltung einen proportionalen Analogausgang zum erfassten Laststrom bereit. Die präzise Strommessung ermöglicht die Erkennung von offenen, normalen und Kurzschlussbedingungen ohne zusätzliche Kalibrierung. Strommessungs-Multiplexing zwischen den Kanälen schont Analog-Digital-Wandler(ADC)-Ressourcen. Jeder Kanal verfügt außerdem über einstellbare Strombegrenzungen mit einem externen Widerstand.

Diese Bauteile von Nexperia verfügen über integrierte Schutzmechanismen gegen Kurzschluss, Überstrom, thermische Abschaltung, Kurzschluss-zu-Batterie und Sperrstrom. Jeder Kanal verfügt über einen internen induktiven Klemmenschutz am Ausgang während der induktiven Abschaltung. Die in einem HTSSOP16-Gehäuse untergebrachten Regler können bei Umgebungstemperaturen von -40 °C bis +125 °C und Sperrschichttemperaturen von -40 °C bis +150 °C betrieben werden.

Merkmale

  • AEC-Q100-qualifiziert für Fahrzeuganwendungen
    • -40 °C bis +125 °C Umgebungstemperaturbereich
    • -40 °C bis +150 °C Sperrschichttemperaturbereich
  • 4 V bis 40 V Eingangsspannungsbereich (45 V Transient)
  • 1,5 V bis 20 V einstellbarer Ausgangsspannungsbereich
  • 300 mA maximaler Ausgangsstrom pro Kanal
  • Hochpräzise Strommessung zur Erkennung der Antennen/MIC-Offen-Bedingungen bei Schwachstrom
  • Einstellbare Strombegrenzung durch einen externen Widerstand
  • Hohe typische 80-dB-Störspannungsunterdrückung (PSRR) bei 100 Hz
  • Niedrige typische 500-mV-Dropout-Spannung bei 300 mA (VOUT = 8,5 V)
  • Stabil mit einer großen Auswahl an Keramik-Ausgangsstabilitäts-Kapazitäten
    • 0,001 Ω bis 5 Ω ESR
    • 2,2 µF bis 220 µF Ausgangskapazitätsbereich
  • Verschiedene integrierte Fehlerschutzfunktionen
    • Überhitzungsschutz
    • Kurzschluss- und Überstromschutz
    • Sperrstromschutz
    • Ausgangs-Kurzschluss-zu-Batterie-Schutz
    • Ausgangs-Induktivlastklemme
    • Multiplexing-Strommessung zwischen Kanälen und Bauteilen
    • Fähigkeit zur Erkennung aller Fehler mit Strommessung
    • 5,0 mm x 4,4 mm x 1,2 mm, 0,65 mm Rastermaß, 16-Pin-HTSSOP-Gehäuse mit erweitertem Wärmepad-Gehäuse
  • Ausführungen
    • Zweikanal-Verriegelungs-Ausführung - NEX92730DPCD-Q100
    • Zweikanal-Auto-Retry-Ausführung - NEX92830DPCD-Q100

Applikationen

  • Infotainment-Aktivantennen-Netzteile
  • Fahrzeug-Mic-Netzteile
  • Kameranetzteile
  • High-Side-Leistungsschalter für Applikationen mit kleinen Strömen

Technische Daten

  • 4 V bis 40 V Betriebseingangsspannungsbereich
  • 0 V bis 40 V Betriebsaktivierungsspannungsbereich
  • Betriebsausgangsspannungsbereiche
    • 1,5 V bis 20 V im Normalmodus
    • 2 V bis 36 V im Schalt-Modus
    • 0 V bis 5,3 V Betriebs-Kollektorstrombereich
  • 0 V bis 5,3 V Betriebs-Messspannungsbereich
  • 0 V bis 5,3 V Betriebs-Grenzspannungsbereich
  • 0 V bis 5,3 V Betriebs-Messkontroll- und Fehlerspannungsbereich
  • 0 V bis 5,3 V Betriebs-Rückkopplungs-Spannungsbereich
  • 2,2 µF bis 220 µF Betriebs-Ausgangskondensator-Stabilitätsbereich
  • 0,001 Ω bis 5 Ω Betriebs-Ausgangskondensator-ESR-Anforderungs-Bereich
  • Thermische Eigenschaften
    • 41,2 °C/W thermischer Sperrschicht-zu-Umgebungs-Widerstand
    • 25,0 °C/W thermischer Sperrschicht-zu-Gehäuseoberseite-Widerstand
    • 24,5 °C/W thermischer Sperrschicht-zu-Board-Widerstand
    • 3,4 °C/W Sperrschicht-zu-Oberseite-Charakterisierungsparameter
  • ESD-Werte
    • ±2.000 V HBM gemäß ANSI/ESDA/JEDEC JS-001 Klasse 2
    • ±1.000 V CDM gemäß ANSI/ESDA/JEDEC JS-002 Klasse C3

Typische Applikation

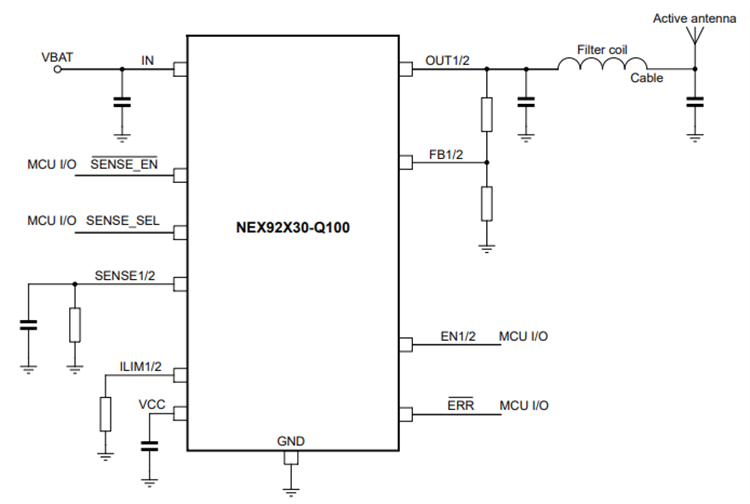

Applikations-Schaltungsdiagramm - Nexperia NEX92x30-Q100 Zweikanal-Antennen-LDO-Regler

Funktionales Blockdiagramm

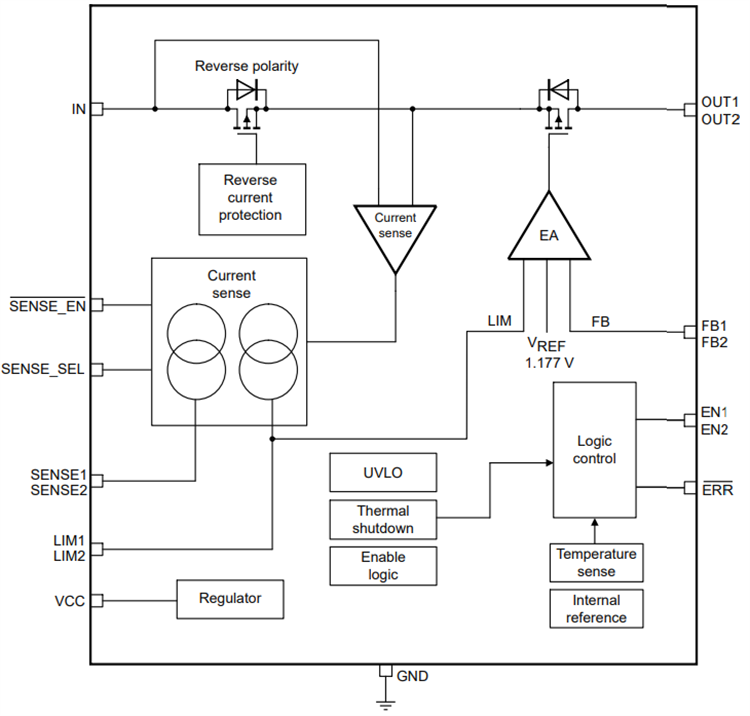

Blockdiagramm - Nexperia NEX92x30-Q100 Zweikanal-Antennen-LDO-Regler

Verwandtes Board

Nexperia NEVB-NEX92830DPCUL Evaluierungsboard

Entwickelt zur Evaluierung des NEX92830DPC 300 mA Zweikanal-Antennen-Low-Dropout(LDO)-Reglers mit Strommessung.
