Nexperia NXF6501-Q100 Transformator-Treiber
Der Nexperia NXF6501-Q100 Transformator-Treiber bietet ein spezielles Push-Pull-Design für isolierte Stromversorgungen in kleinen Formfaktoren. Der NXF6501-Q100 Treiber verfügt über flache, mittig angezapfte Transformatoren, die von einer 2,25 V bis 5,5 V DC-Stromversorgung betrieben werden und so extrem geringes Rauschen und EMI durch Anstiegsratensteuerung und Frequenzspreizungstaktung (Spread Spectrum Clocking, SSC) ermöglichen.
Der NXF6501-Q100 verfügt über interne Schutzfunktionen, darunter Strombegrenzung, Unterspannungssperre, thermische Abschaltung und Break-Before-Make-Schaltung, die sicherstellen, dass das Gerät sichere Betriebsgrenzen einhält. Darüber hinaus verfügt das Bauteil über eine Soft-Start-Funktion, die einen hohen Einschaltstrom beim Einschalten mit großen Lastkondensatoren verhindert.
Der NXF6501-Q100 wird unter Verwendung eines Oszillators und einer Gate-Antriebsschaltung zusammengesetzt, der komplementäre Ausgangssignale liefert, um massebezogene N-Kanal-Stromschalter anzutreiben. Diese beiden komplementären 1,2 A Leistungs-MOSFET-Schalter können mehr als 6 W Leistung liefern. Der interne Oszillator des NXF6501-Q100 mit 410 kHz ist für Applikationen geeignet, die einen höheren Wirkungsgrad und kleinere Transformatoren benötigen. Der NXF6501-Q100 ist in einem kleinen 5-poligen SOT8098-1 Gehäuse untergebracht und für den Betrieb innerhalb eines Temperaturbereichs von -55 °C bis +125 °C ausgelegt.
Der NXF6501-Q100 wurde nach dem Standard Q100 (Grade 1) des Automotive Electronics Council (AEC) qualifiziert und eignet sich ideal für den Einsatz in Fahrzeuganwendungen.
Merkmale
- Fahrzeug-Produktqualifikation gemäß AEC-Q100 (Klasse 1)
- Ausgelegt für -55 °C bis +125 °C
- Push-Pull-Treiber für Transformatoren, optimiert für niedrige EMI:
- Anstiegsraten-Regelung
- Frequenzspreizung (SSC)
- Breite Eingangsspannungsbereich von 2,25 V bis 5,5 V
- Hohe Ausgangsleistung von 1,2 A bei 5 V-Versorgung
- Niedriger RON 0,2 Ω maximal bei 5 V Versorgung
- Interne Schaltfrequenz von 410 kHz
- 1,7 A Ausgangsstrombegrenzung
- Übertemperaturschutz
- Soft-Start zur Reduzierung des Einschaltstroms
- ESD-Schutz:
- HBM: ANSI/ESDA/JEDEC JS-001 Klasse 3 A übersteigt 6000 V
- CDM: ANSI/ESDA/JEDEC JS-002 Klasse C3 übersteigt 1500 V
- Gehäuse
- Kleines 5-poliges SOT8098-1-Gehäuse (TSOT23-5)
- Kleines 5-poliges SOT8121-1-Gehäuse (LSOT5)
- Fähig für die funktionale Sicherheit
Applikationen
- Isoliertes Netzteil für Fahrzeug und Industrieapplikationen:
- CAN, RS-485, RS-422, RS-232, SPI, I2C, stromsparendes LAN
- Rauscharme, isolierte USB-Netzteile
- Prozesssteuerung
- Telekommunikationsversorgungen
- Funkversorgungen
- Stromverteilungssysteme
- Medizinische Instrumente
- Präzisionsmessgeräte
- Rauscharme Messdrähte
- Isolierte Stromversorgung für Fahrzeuge (AEC-Q100)
- Wechselrichter und Motorsteuerung
- DC/DC-Wandler
- Batteriemanagementsystem
- On-Board-Ladegerät
Dazugehörige Treiber
Nexperia NXF6505A/B-Q100 Transformator-Treiber
Ein spezielles Push-Pull-Design für isolierte Stromversorgungen in kleinen Formfaktoren.

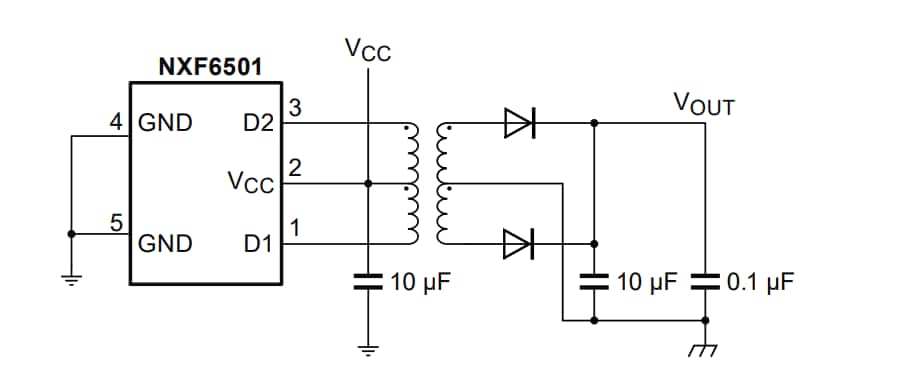

Typische Applikation
