Nexperia NXT4556 Pegelumsetzer für SIM-Karten-Schnittstellen

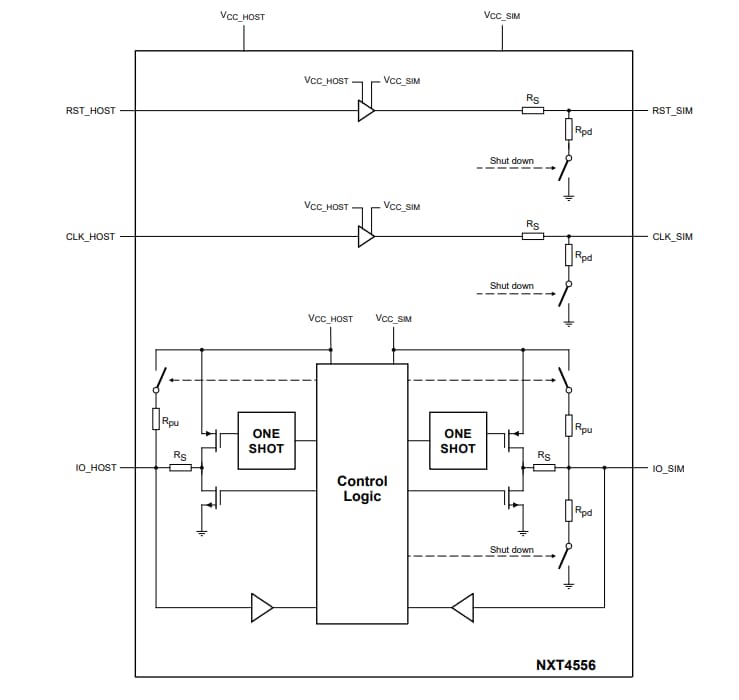

Der Nexperia NXT4556 Pegelumsetzer für SIM-Karten-Schnittstellen ist für die Verbindung einer SIM-Karte mit einer einzelnen Host-seitigen Niederspannungs-Schnittstelle ausgelegt. Der NXT4556 verfügt über Dreistufen-Umsetzer zur Umwandlung der Daten-, RST- und CLK-Signale zwischen einer SIM-Karte und einem Host-Mikrocontroller. Das Bauteil unterstützt SIM-Karten der Klasse B und Klasse C. Die V_{CC _ SIM} -Abschaltung löst eine Abschaltsequenz auf SIM-Kartenpins gemäß ISO-7816-3 aus. Der NXT4556 Umsetzer ist mit allen ETSI-, IMT-2000- und ISO-7816-SIM-/Smart-Karten-Schnittstellenanforderungen konform.

Merkmale

Unterstützt SIM-Karten und eSIM mit Versorgungsspannungen von 1,62 V bis 3,3 V
Host-Mikrocontroller-Betriebsspannungsbereich von 1,08 V bis 1,98 V
Automatische Pegelumsetzung von I/O, RST und CLK zwischen SIM-Karte und Host-seitiger Schnittstelle mit Kapazitätsisolierung
Enthält eine Abschaltfunktion für die SIM-Kartensignale gemäß ISO-7816-3
Hoher V_{dis(UVLO_AC)} -Schaltpegel, der eine schnelle Abschaltung ermöglicht, wenn V_{CC_SIM} abgeschaltet wird
Integrierte Pull-up-Widerstände; kein externer Widerstand erforderlich
Integrierte EMI-Filter unterdrücken höhere Oberschwingungen von digitalen I/Os
Stromsparender Abschaltmodus: < 1 μA

Unterstützt Taktrate über den 5-MHz-Takt hinaus
Bleifrei, RoHS-konform (Restriction of Hazardous Substances, RoHS) und frei von Halogen und Antimon (dunkelgrün-konform)
ESD-Schutz:
- HBM ANSI/ESDA/JEDEC JS-001 übersteigt 2 kV
- CDM ANSI/ESDA/JEDEC JS-002 übertrifft 1 kV
- IEC61000-4-2 Stufe 4, Kontakt- und Luftentladung auf allen SIM-Kartenseiten-Pins übersteigt 8 kV und 15 kV
Erhältlich in einem 9-Pin-Wafer-Level-Chip-Scale-Gehäuse (WLCSP); 9 Bumps; 1,06 mm x 1,06 mm x 0,43 mm Gehäuse; 0,35 mm Rastermaß

Applikationen

Das NXT4556 kann mit einer Reihe von Geräten, die mit SIM-Karten verbunden sind, verwendet werden, einschließlich:
- Handys und persönliche Telefone
- Drahtlose Modems
- SIM-Kartenanschlüsse
