NXP Semiconductors FXPS71407x Fahrzeugsicherheits- Drucksensoren
NXP Semiconductors FXPS71407x Fahrzeugsicherheits- Drucksensoren werden unter Verwendung des proprietären MEMS Sensor Technologie von NXP entwickelt, gekoppelt mit einem Signalkonditionierung digitalen integrierter Schaltkreis (IC) in einem QFN 4 mm x 4 mm x 1,98 mm Paket. Die Architektur profitiert von redundanten Druckmessumformern als erweitertes Qualitätsmaß. Es stehen zwei Druckbereichsoptionen zur Verfügung: 40 kPa bis 132.8kPa und 50.9kPa bis 126.5kPa. Die FXPS71407x Sensoren unterstützen benutzerkonfigurierbare DSI3- und PSI5-Schnittstellen und betten ein Digitales Signal Prozessor (DSP) mit digitaler Tiefpassfilterung ein.
Die FXPS7140x Produktfamilie ist vollständig nach AEC-Q100 bis +125 °C qualifiziert und erfüllt die Anforderungen der AK LV 29. Das Gehäuse verfügt über benetzbare Flanken zur Lötzinn. Die FXPS7140x Sensoren wurden gemäß der ISO26262 2011-Ausgabe entwickelt und können in Systemen bis ASIL D eingesetzt werden.
Merkmale
- Überprüfbare Lötzinn /benetzbare Flanken
- Es stehen zwei Druckbereichsoptionen zur Verfügung
- 40 kPa in 132.8kPa
- 50.9kPa bis 126.5kPa
- Redundante Drucksensoren
- Kapazitäts-Spannungs Wechselrichter mit Anti-Aliasing-Filter
- Sigma-Delta-Analog-Digital-Wechselrichter (ADC) plus Sinc-Filter
- Unterstützt benutzerkonfigurierbare DSI3- und PSI5-Schnittstellen und integriert einen DSP mit digitalem Tiefpassfilter
- Wählbarer 370 Hz 2-pole oder 400 Hz 3-pole und 4-pole 80 Hz 1.000 Hz Tiefpassfilter für Absolutdruck
- 0,16 Hz 1-pole LPF für P0-Wert
- 10-Bit-ΔP/P0-Ausgang
- AEC-Q100-qualifiziert
- Zertifiziert nach ISO26262, Revision 2011
- Robustes Design für EMC und mechanische Handhabung
- Selbsttest-Diagnose
- Interne Selbsttests für Transducer und Signalkette
- Betriebstemperaturbereich von -40 °C bis +125 °C
- 16-poliges QFN-Paket 4 mm x 4 mm x 1,98 mm
Applikationen
- Airbag- und Crash-Erkennung
- Seitliche Crash-Erkennung
- Fußgängerschutzsysteme
- Erkennung von Einklemmschäden an Türen und Fenstern
- Erkennung von Seitenaufprallen
Ressourcen
- Datenblätter
- FXPS71407BPS PSI5-kompatibler Relativdrucksensor
- FXPS71407S DSI3- und PSI5-kompatibler Absolut- und Relativdrucksensor
- Produkteinführung
- Applikationshinweis AN14033 - DSI3-Kommunikations-Verfahrensempfehlungen für FXPS7140Xx

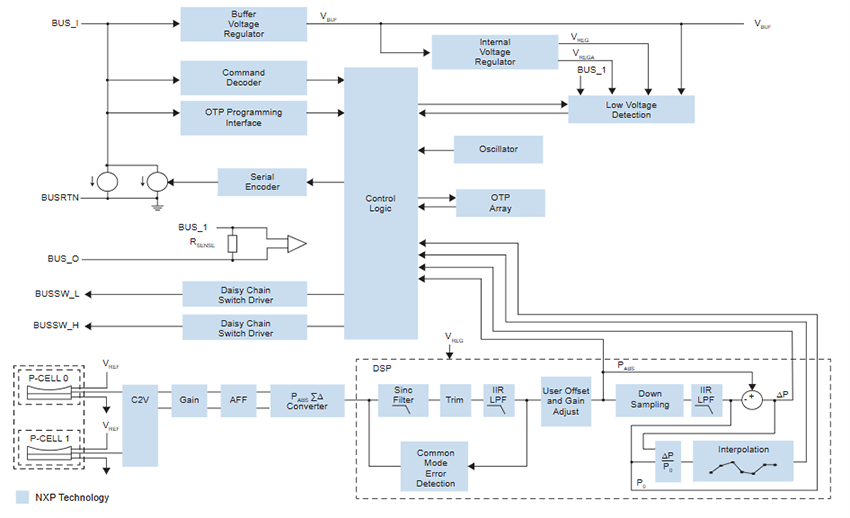

Blockdiagramm
FXPS7140x PSI5 Transceiver Diagramm
FXPS7140 DSI3 Applikation
FXPS7140 SPI Applikation
Development Tools
NXP Semiconductors SEN-SPI-BOX Evaluierungskit
SPI-/I2C-kompatibles Evaluierungstool für Automotive-Sensoren, das von einem Kinetis® K64F MCU betrieben wird.
NXP Semiconductors SEN-GEN6-SKT Sockel-Evaluierungsboard
Ermöglicht die Evaluierung der FXLS9x und FXPS7x Automotive-Sensoren.
Veröffentlichungsdatum: 2025-08-05
| Aktualisiert: 2025-08-27
