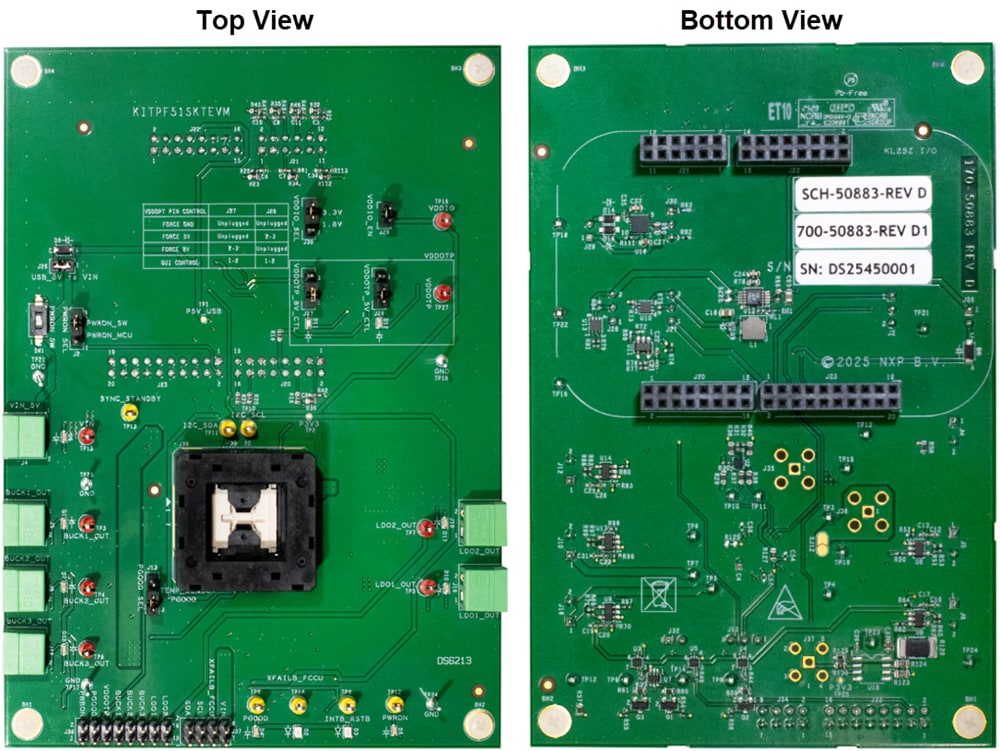

NXP Semiconductors KITPF51SKTEVM Evaluierungsboard
Das NXP Semiconductors KITPF51SKTEVM Evaluierungsboard ermöglicht die einfache Evaluierung und Entwicklung des PF51x3 Leistungsmanagement-IC-Produktfamilie, die für Niederspannungs-Fahrzeuganwendungen bis zu 5 V ausgelegt ist. Der Benutzer kann das Evaluierungsmodul im Standalone-Modus oder über eine USB-Schnittstelle bedienen. Der Benutzer kann alle I2C-Befehle mit der intuitiven GUI-Software von NXP verwalten.
Das gesockelte Board unterstützt die OTP-Programmierung (One-Time Programmable) pro Gerät. Der Debug-Modus ermöglicht außerdem, vor der endgültigen OTP-Programmierung mehrere Konfigurationseinstellungen zu testen.
Merkmale
- Anschlussfähigkeit
- Das FRDM-KL25Z Board ermöglicht eine USB-Verbindung für die einfache Anbindung an die Software-GUI (I2C IOs, Sicherheitsausgänge, Debuggen, AMUX, Regler), USB-Zugriff auf Register, den Debug-Modus und die Programmierung.
- Leistungsmanagement
- BUCK1: 0,5 V bis 3,3 V, 3,5 A (Einzel-/Mehrphasen)
- BUCK2: 0,5 V bis 3,3 V, 3,5 A (Einzel-/Mehrphasen)
- BUCK2: 0,5 V bis 3,3 V, 3,5 A (Einzel-/Mehrphasen)
- LDO1: 0,75 V bis 3,3 V, 0,2 A
- LDO2: 0,75 V bis 3,3 V, 0,5 A
- Bauelemente umfassen LEDs, die Signal- oder Reglerstatus anzeigen.
- Support
- Zugriff auf den Debug-Modus
- OTP-Sicherungsprogrammierung
- Steckverbinder, die den einfachen Zugriff auf digitale Signale ermöglichen
Applikationen
- Fahrzeug
- Hochleistungscomputer für Fahrzeuge
- Radarlösungen für Fahrzeuge
- Digitaler, vernetzter Cluster für Zweiräder
- Industrie
- Fahrzeug und industrielle Bildverarbeitungssysteme
- eCockpit
Lieferumfang Kit
- Bestücktes und getestetes Evaluierungsboard in einem antistatischen Beutel
- Ein montiertes sowie getestetes Evaluierungsboard und ein vorprogrammiertes FRDM-KL25Z Mikrocontrollerboard in einem antistatischen Beutel
- Kurzanleitung
- Ein 0,9 m langes USB-STD A zu USB Type-C® Mini-Kabel
- Auf dem Board montierte Steckbrücken
Blockdiagramm
Blockdiagramm
